（理解和翻译不当之处，恳请各位领导、老师、前辈、同行批评指正）
近年来，混合阳离子金属卤化物钙钛矿表现出了良好的光伏性能，通过在钙钛矿前驱体中加入添加剂，这些金属卤化物钙钛矿的长期稳定性也得到了很大的提高。本文通过原位表面研究，揭示了离子液体添加剂在提高钙钛矿稳定性中的作用。少量(0.3mol%)的1-辛基-3-甲基咪唑氯化离子液体(IL)被加入到(FACs)中(FA表示甲胺阳离子)。利用napx-xps研究了热和湿诱导的FACs和IL-FACs的分解。对原始和加入IL的FACs成分的比较研究表明，温度高达100°C在9毫巴的水蒸气和高达150°C在特高压条件下，IL添加剂防止有机离子(FA+)从晶格向外扩散。与传统的甲基胺碘化铅(MAPbI3)相比，这两种组合物在9毫巴的水蒸气(相当于约30%的相对湿度)下表现出更好的稳定性。与原始FACs样品的13%PCE相比，添加IL添加剂的冠军器件的转换效率(PCE)提高了16%。总的来说，结果表明，IL添加剂可以提高器件的性能以及钙钛矿在干燥环境下的热稳定性，但在潮湿环境中进行钝化需要谨慎选择IL。

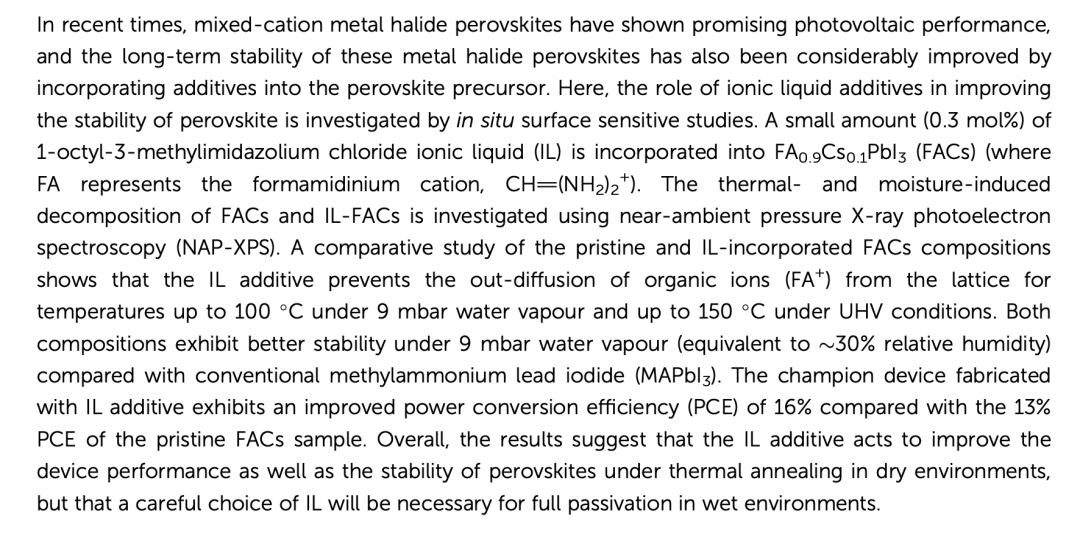

【摘要截图】

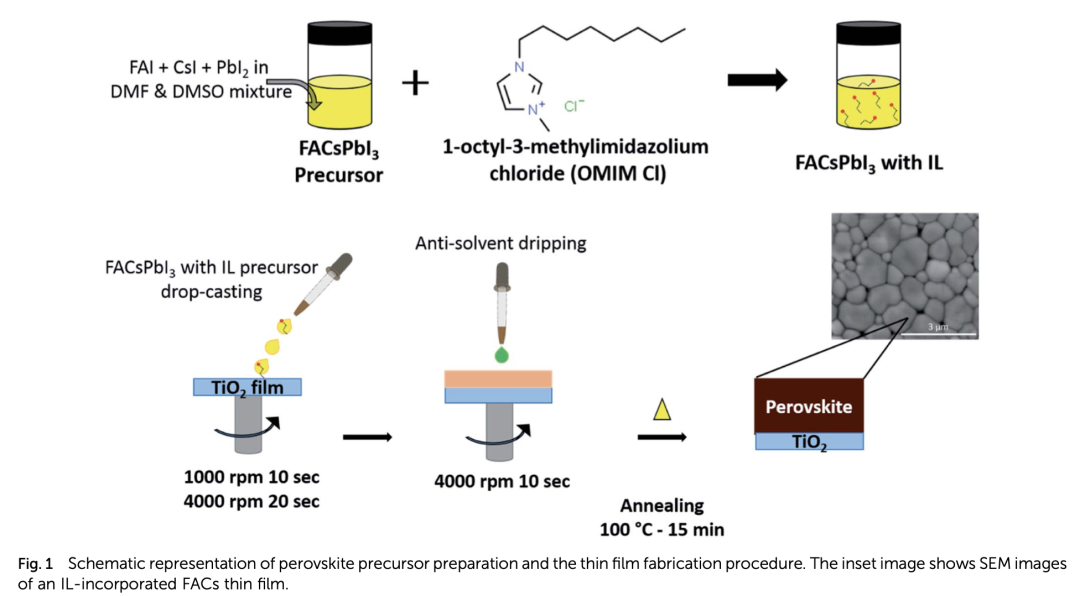

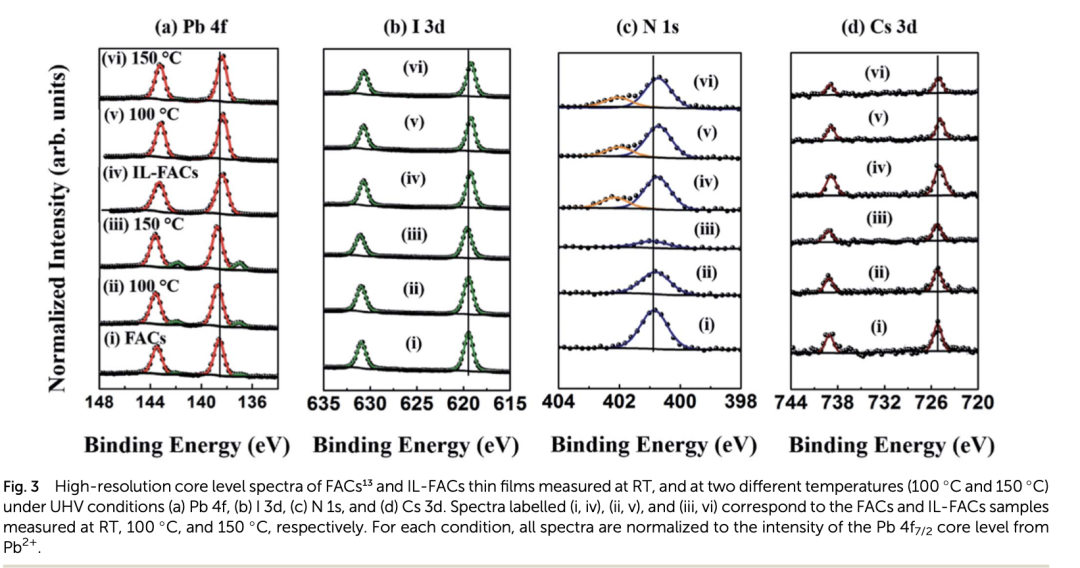

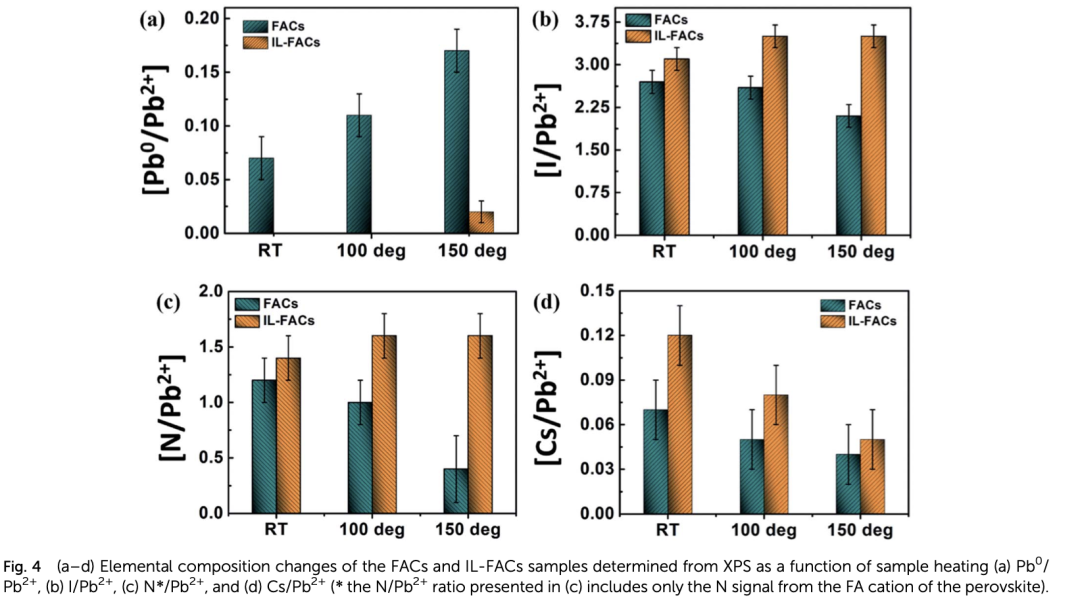

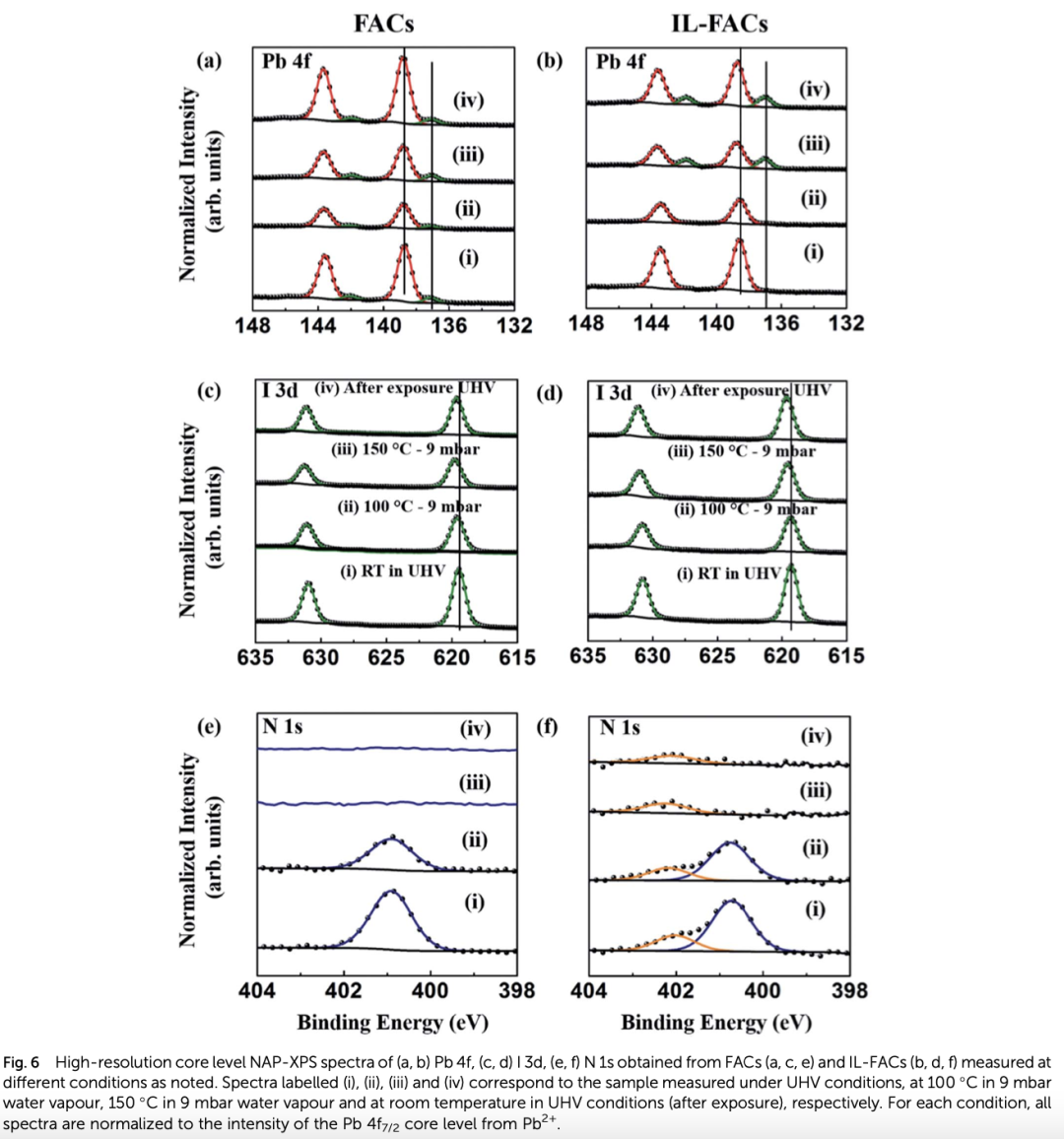

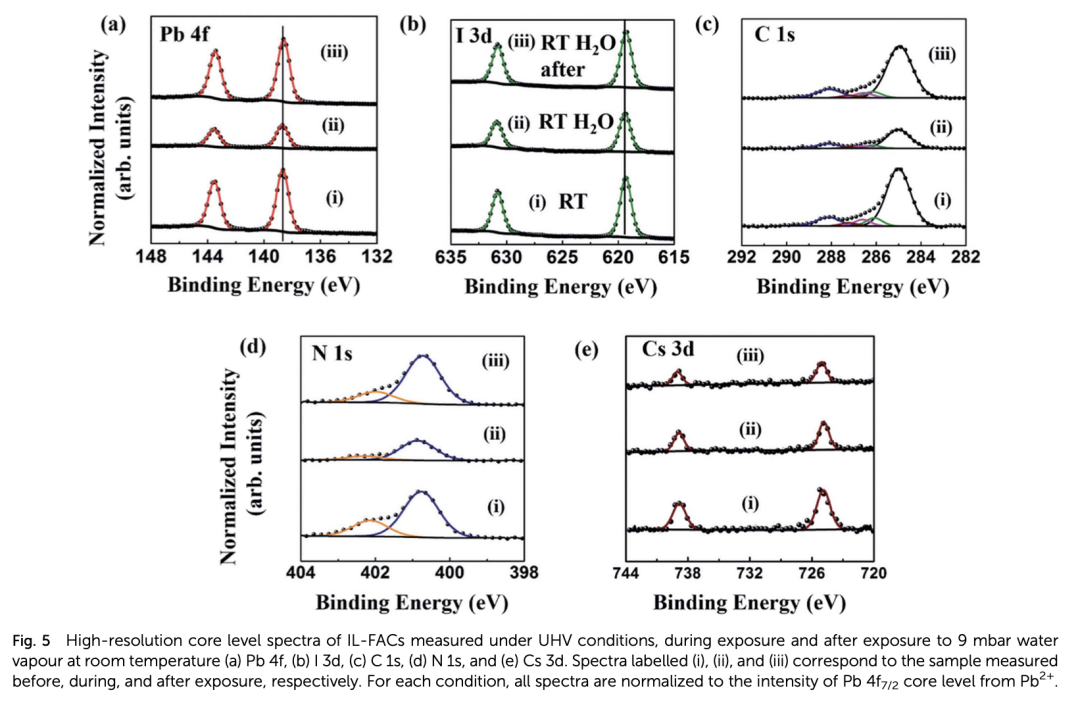

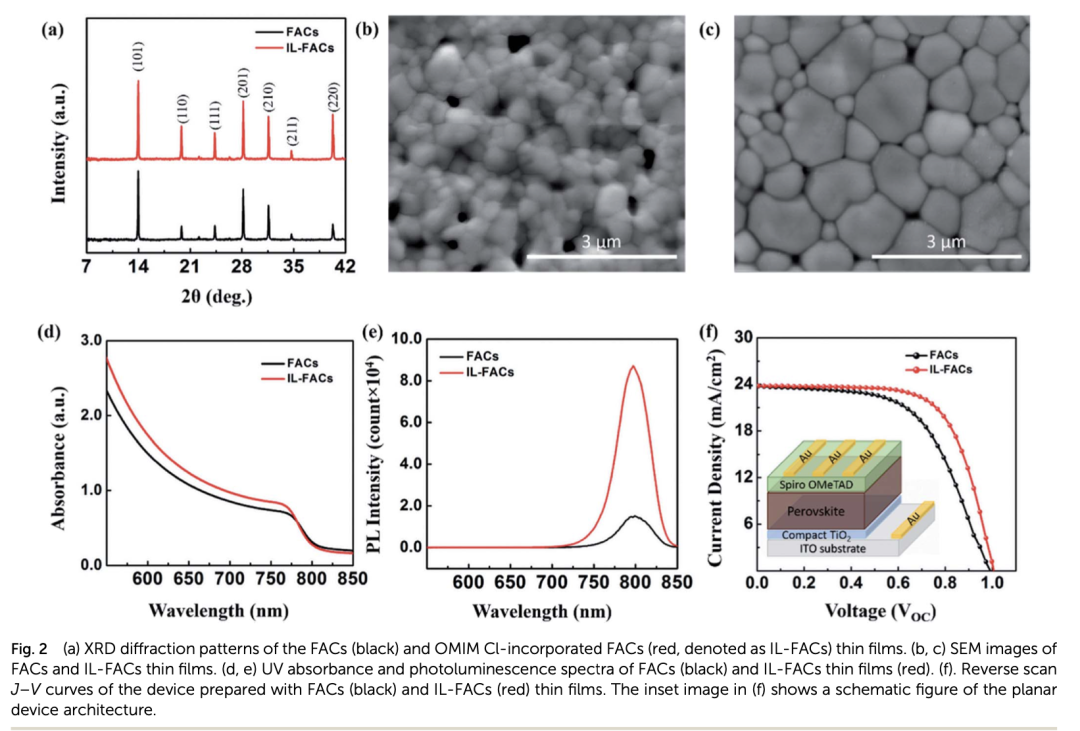

【精选N图】
