广数电气技术有限公司推出了一款140W氮化镓充电器，这款充电器为方块机身设计，黑色磨砂外壳，并配有折叠插脚，便于携带和收纳。插脚可组装配套的电源线使用，可满足不同场景的使用需求。
充电器具备2C1A输出接口，其中USB-C1接口支持100W快充，USB-C2接口支持140快充和33WUFCS融合快充，USB-A接口支持30W快充，并支持功率自动分配。下面充电头网就带来这款充电器的拆解，一起看看内部的设计和用料。
广数140W氮化镓充电器外观
广数140W氮化镓充电器为经典黑色配色，机身正背面弧面设计，同时其中一端角区域亮面撞色处理，整体比较有辨识度。

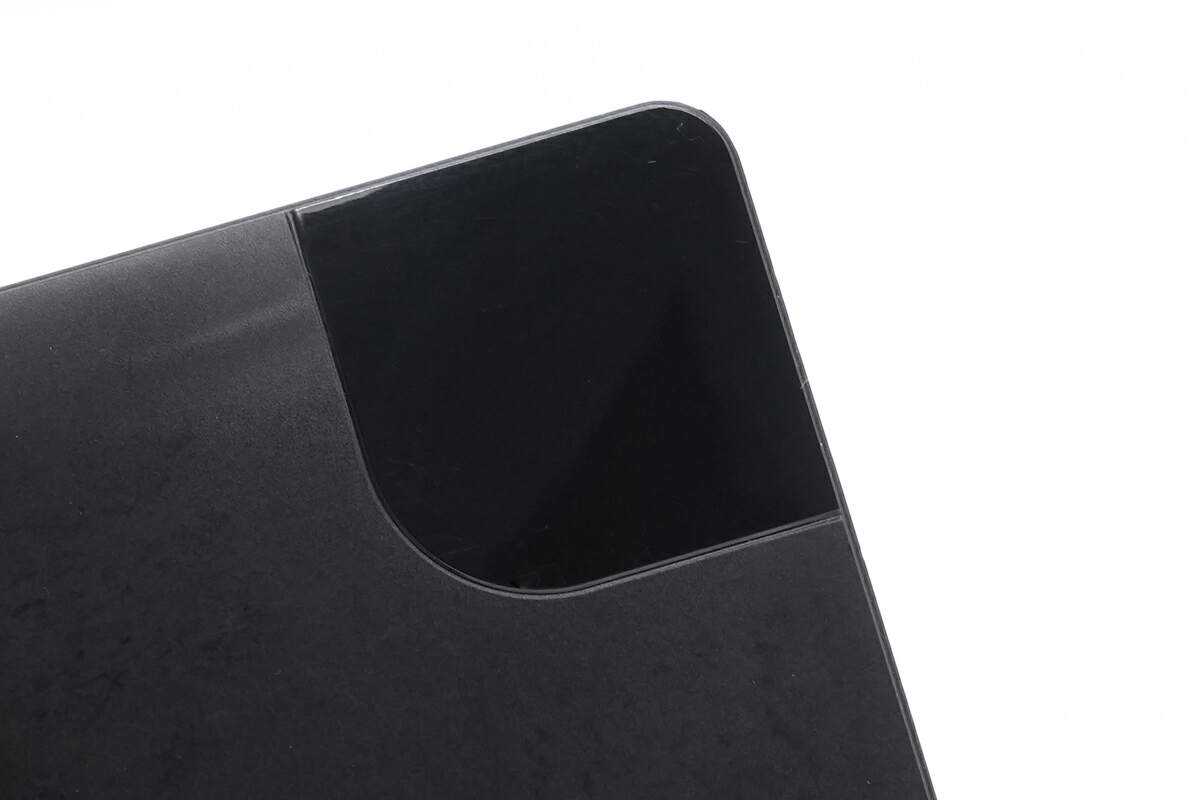

机身正背面主体磨砂抗指纹，端角采用亮面板装饰。

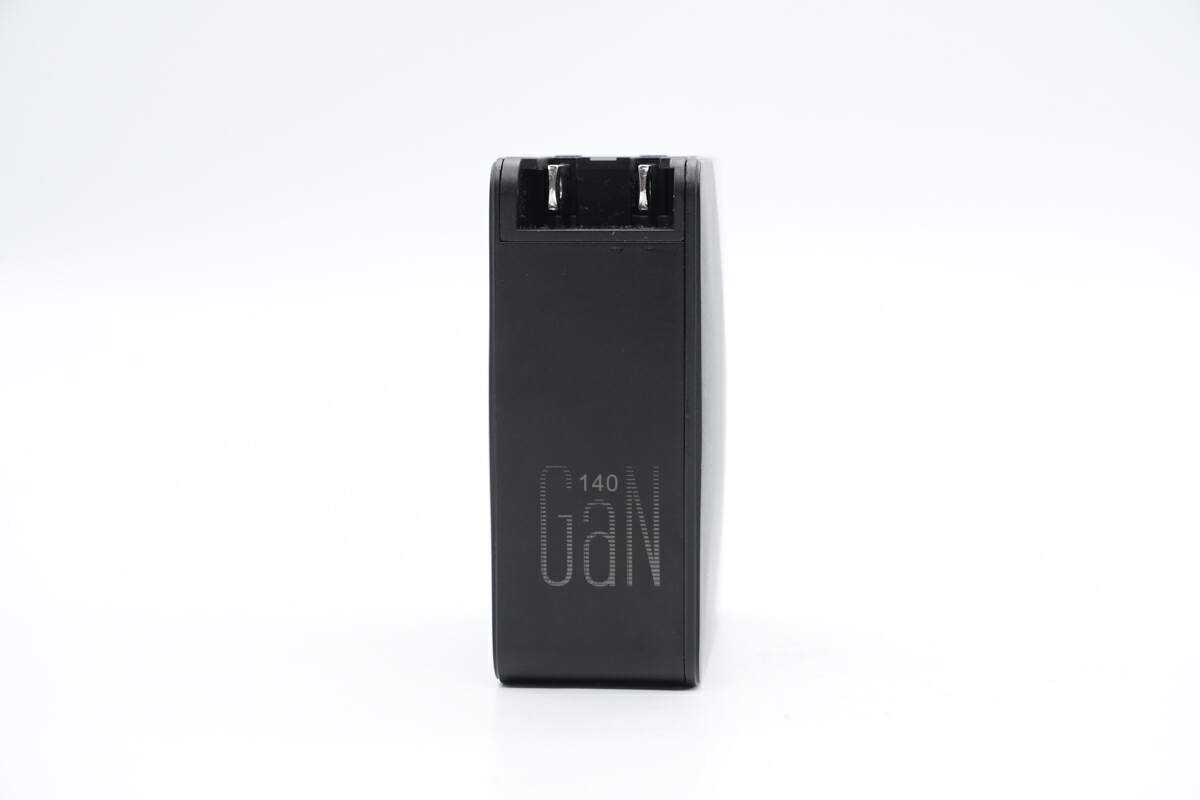

机身一侧印有140WGaN字样。

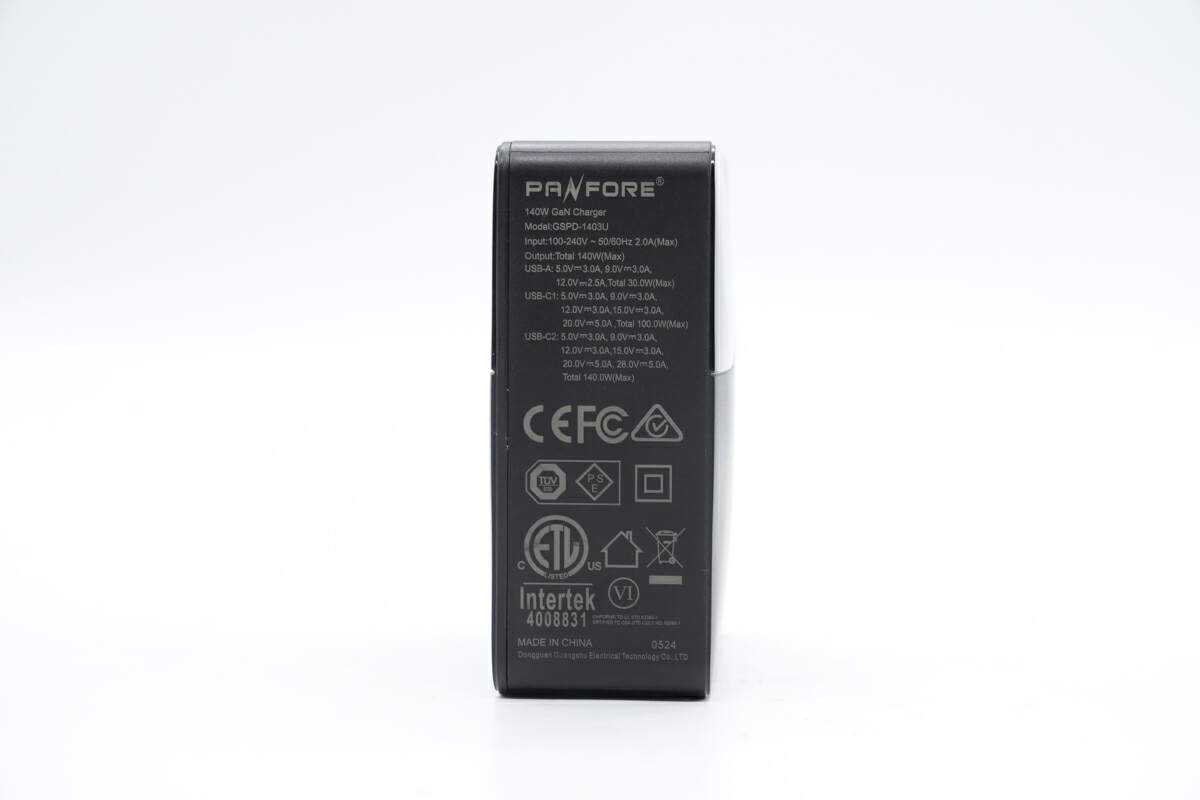

另一侧印有充电器详细参数信息，制造商为东莞市广数电气技术有限公司，产品通过了CE、FCC、PSE、ETL认证，以及VI级能效认证。

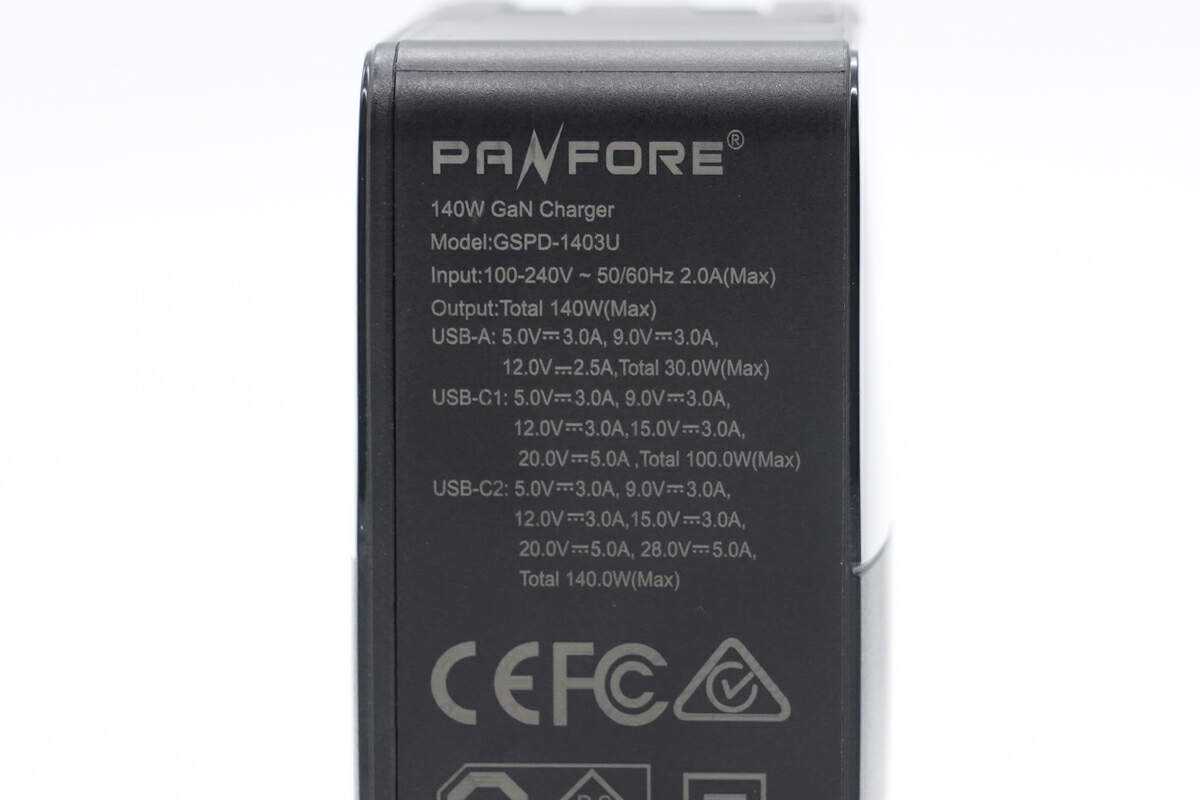

充电器参数特写
型号：GSPD-1403U
输入：100-240V~50/60（Max）
输入：
总功率：140W（Max）
USB-A：5V3A、9V3A、12（Max）
USB-C1：5V3A、9V3A、12V3A、15V3A、20V5A100W（Max）
USB-C2：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A140W（Max）

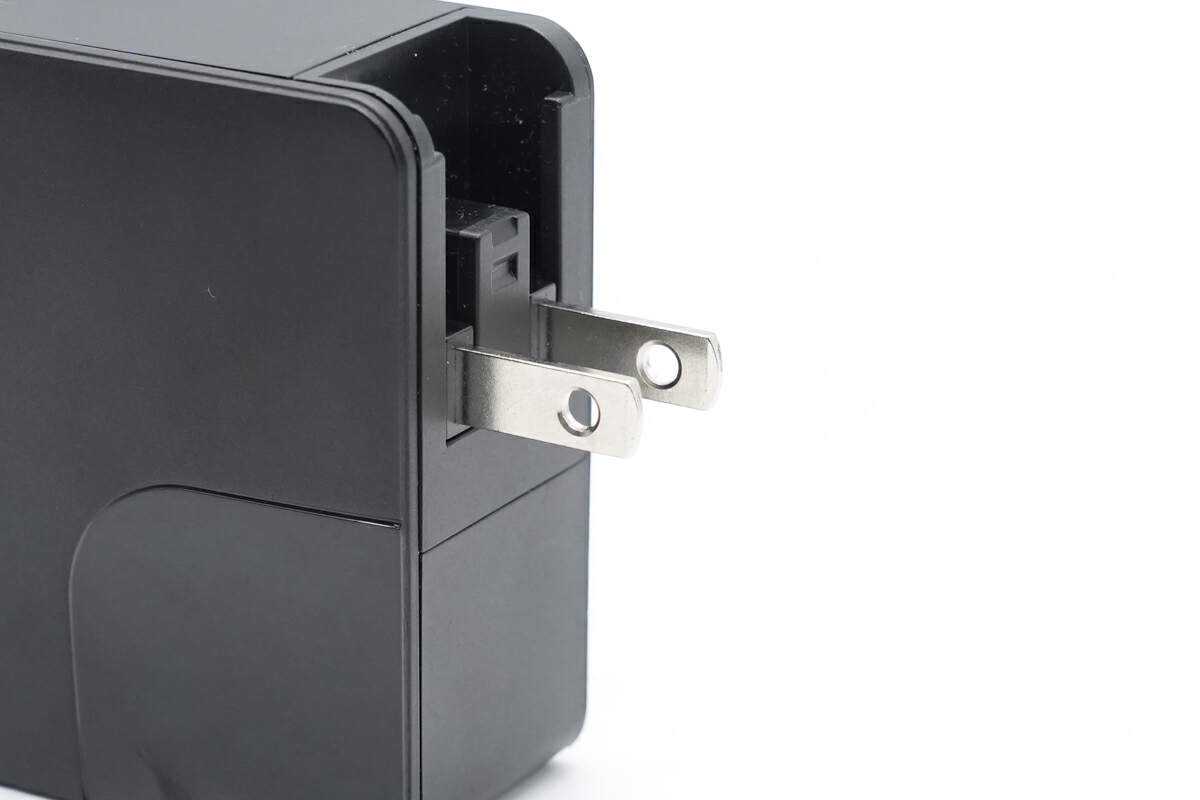

充电器配备可折叠美规插脚，方便携带。

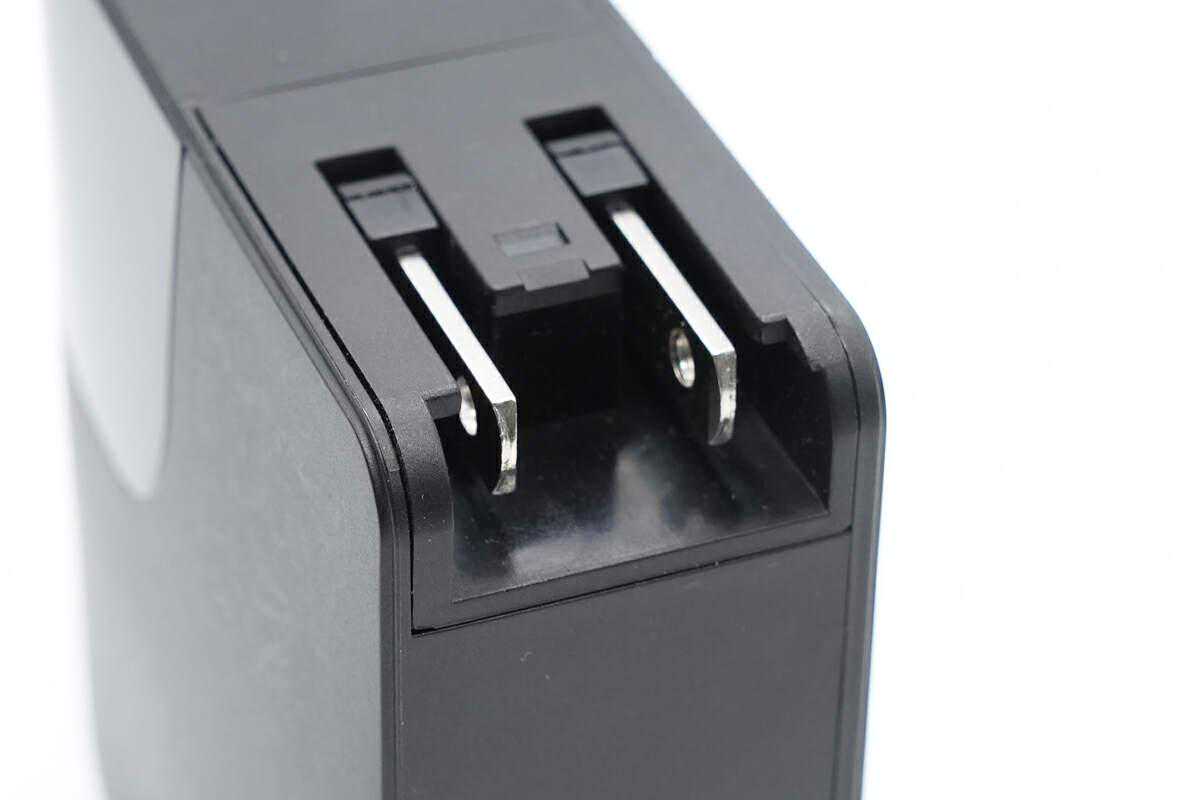

此外插脚端处外壳采用可组装其它类型插脚的卡扣结构设计，用户可在不同国家或地区使用而无需再重新购买充电器。

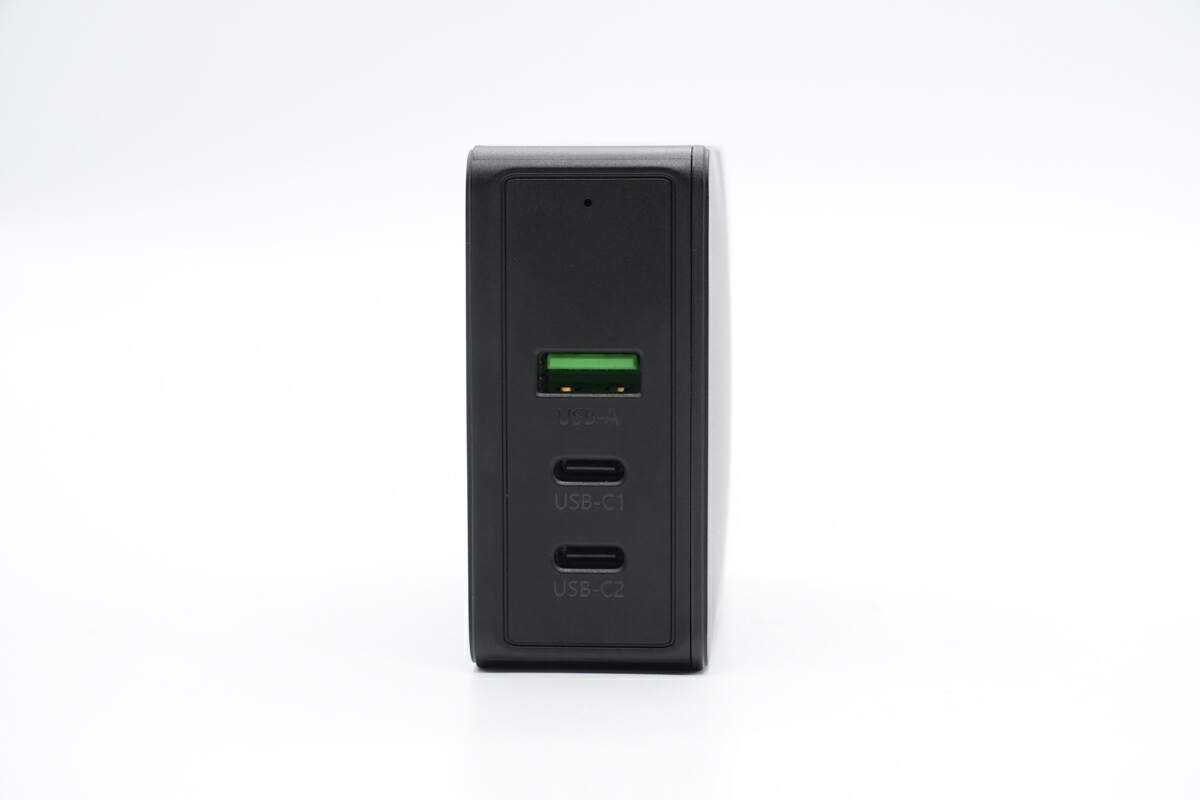

机身输出端配置指示灯以及2C1A三个USB接口，接口旁印有相应标识，方便用户区别使用。

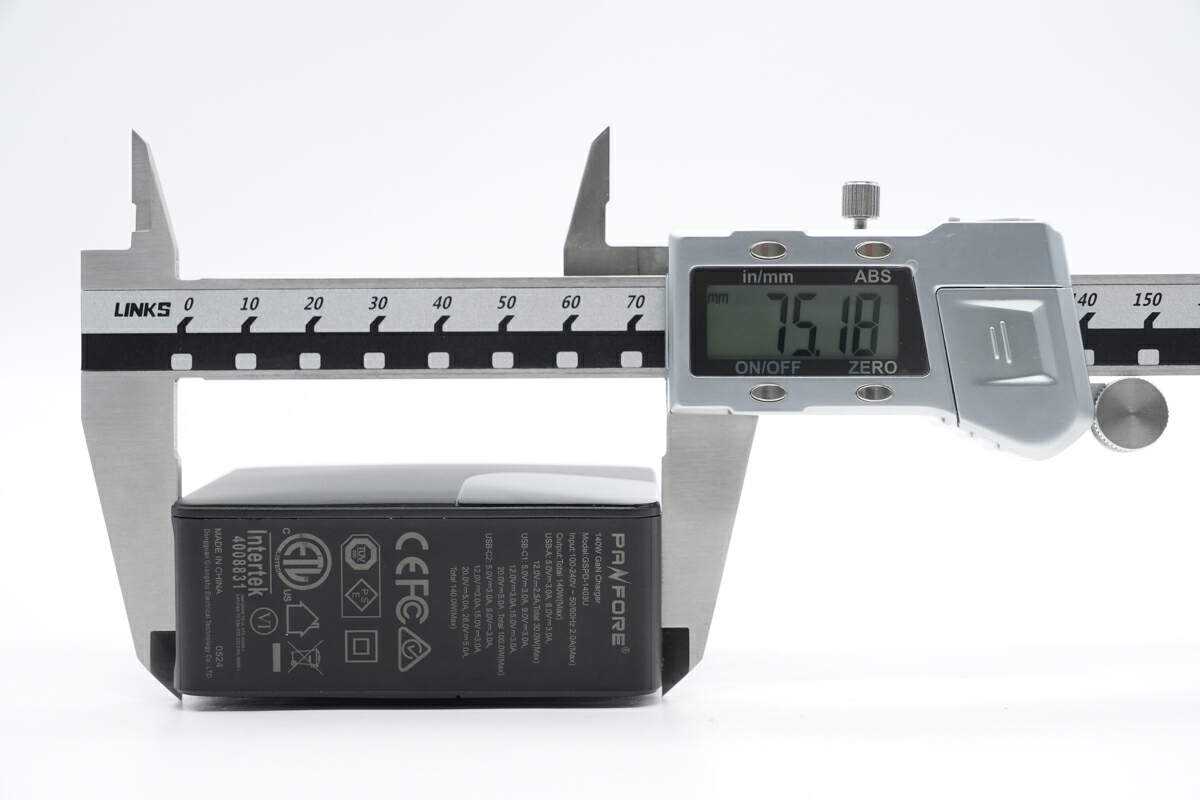

实测充电器机身长度为75.18mm。

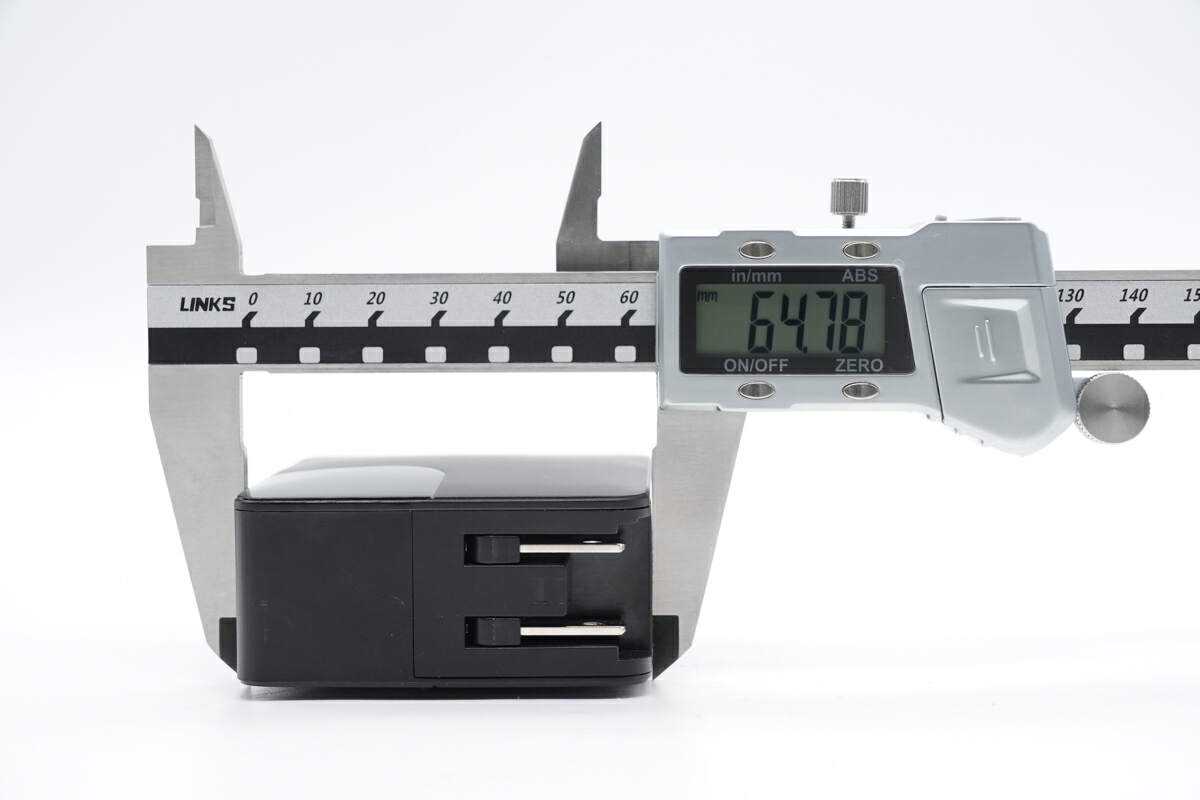

宽度为64.78mm。

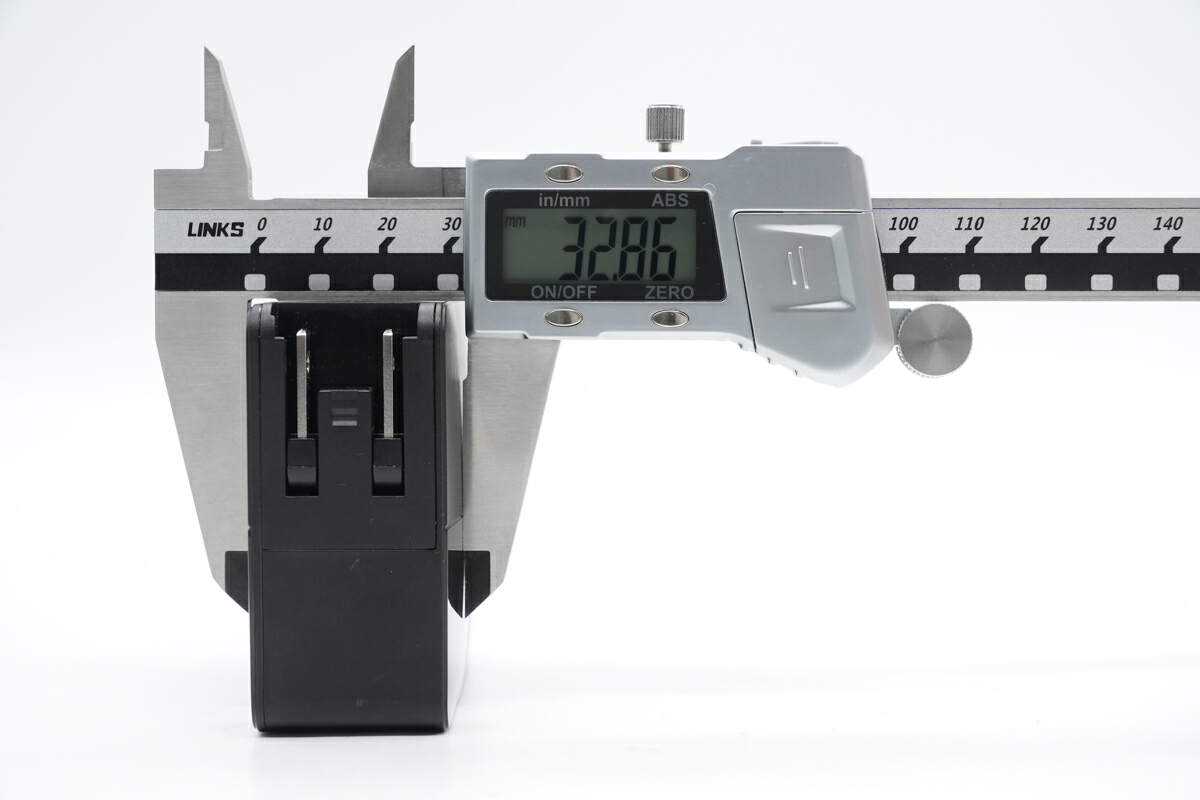

厚度为32.86mm。

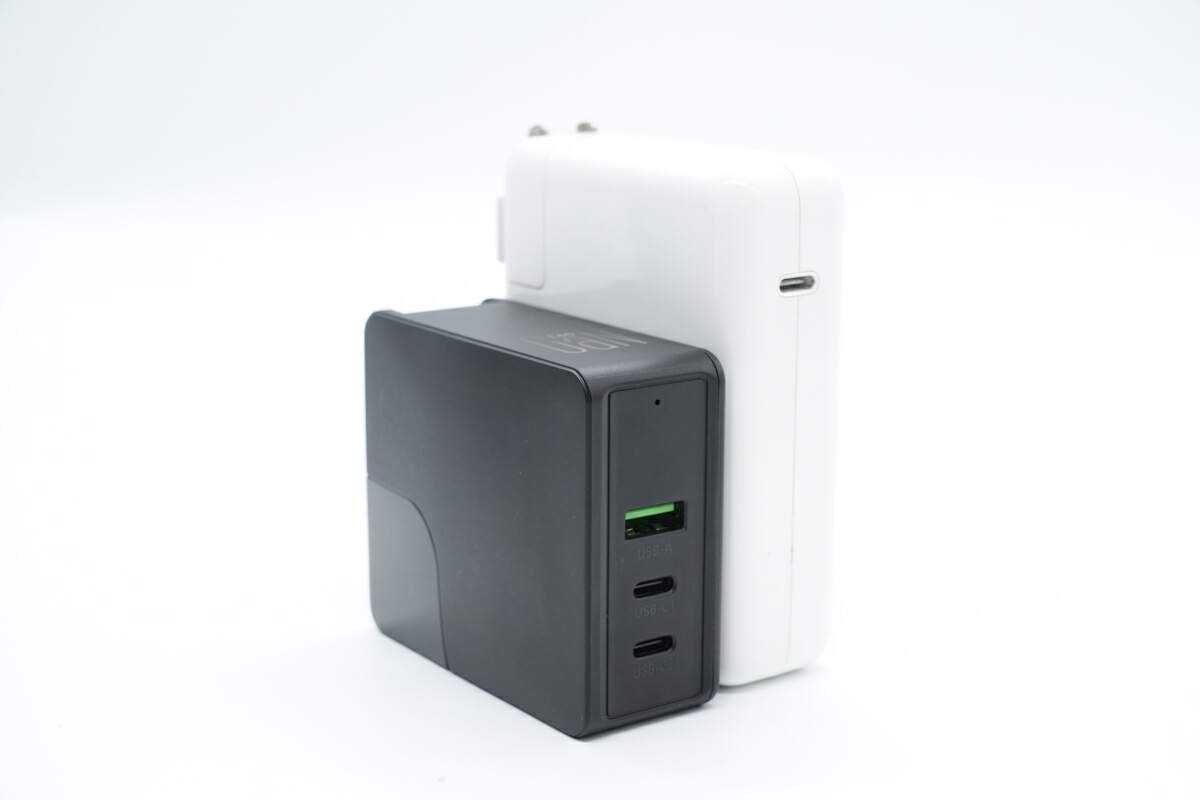

和苹果140W氮化镓充电器放在一起对比，广数140W氮化镓充电器不仅接口数量更多，而且体积优势也非常明显。

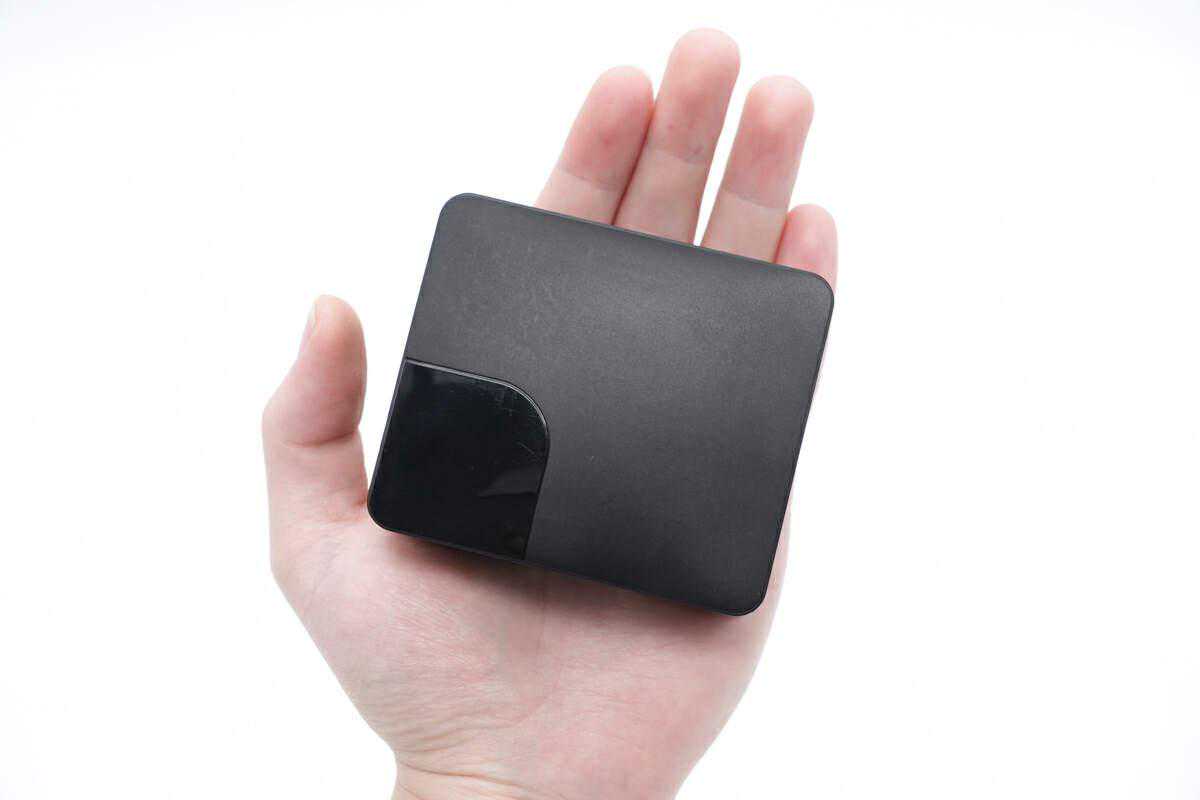

充电器拿在手上的大小直观感受。
另外测得充电器净重约为213g。

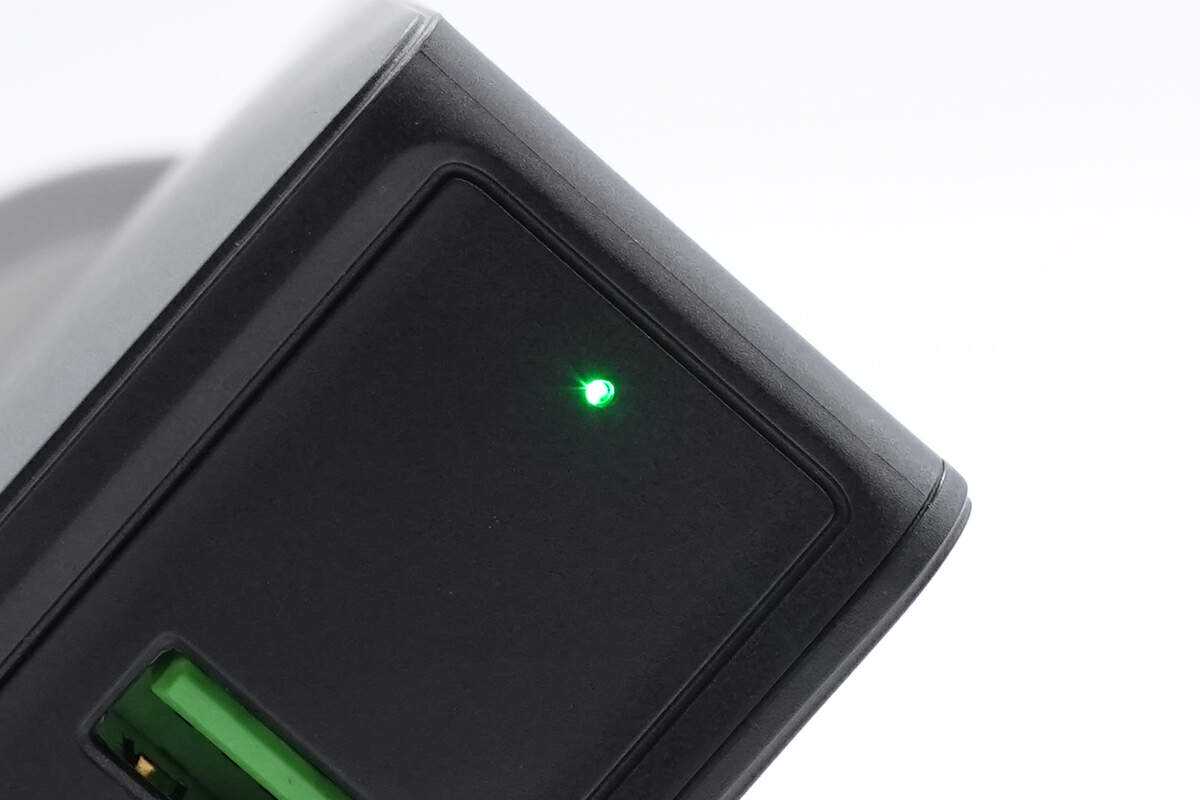

通电状态下指示灯亮绿光。

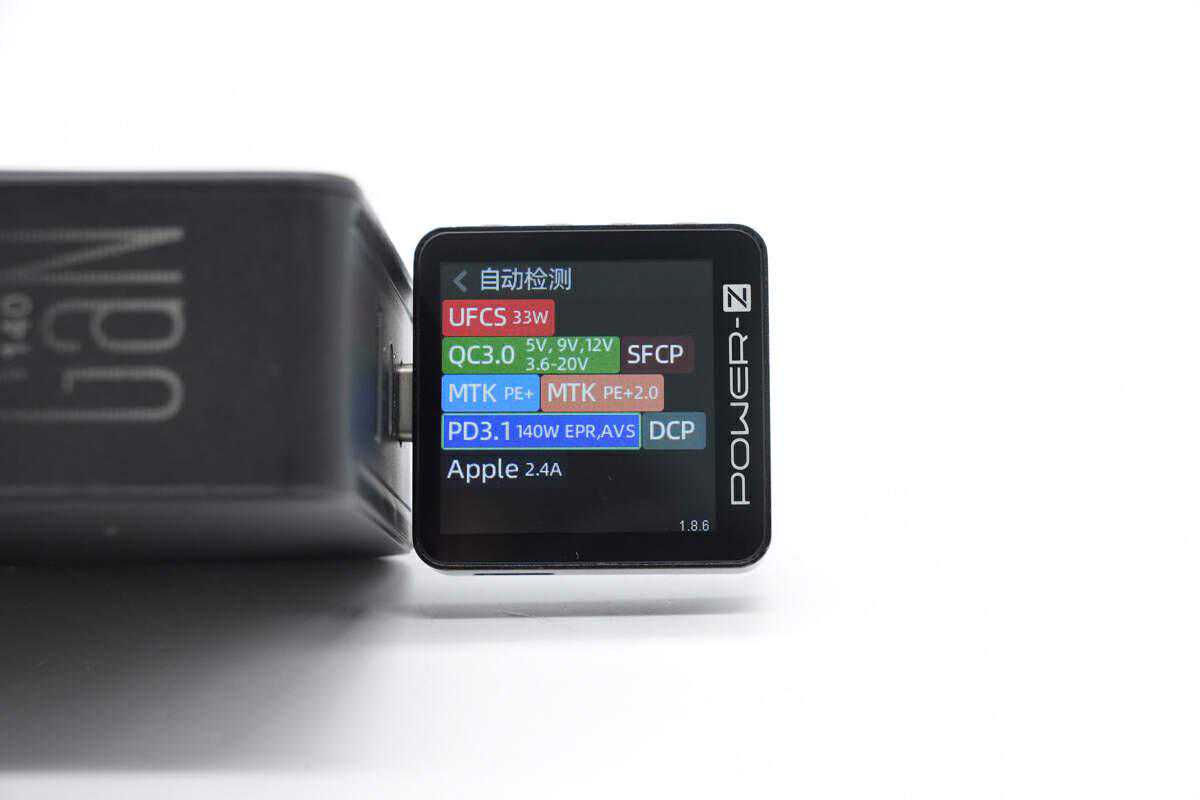

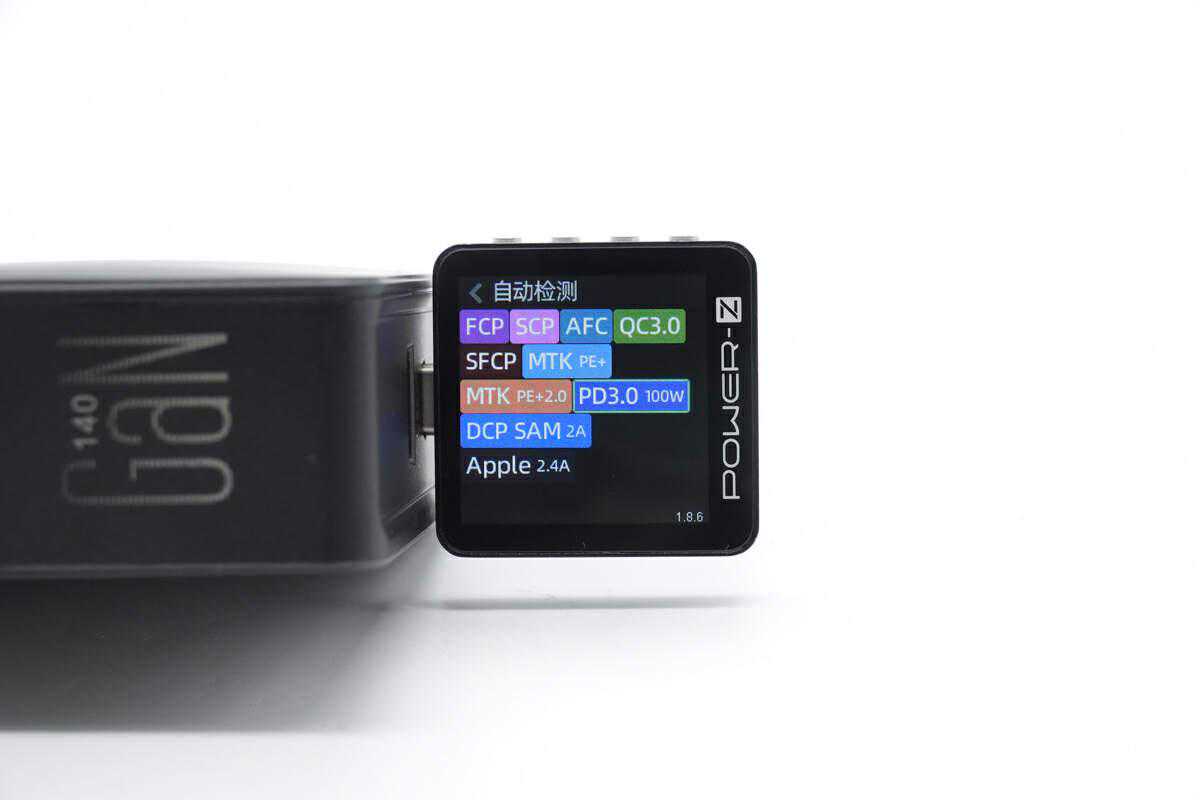

使用ChargerLABPOWER-ZKM003C测得USB-C1口支持FCP、SCP、AFC、、SFCP、、、DCP、SAM2A、充电协议。

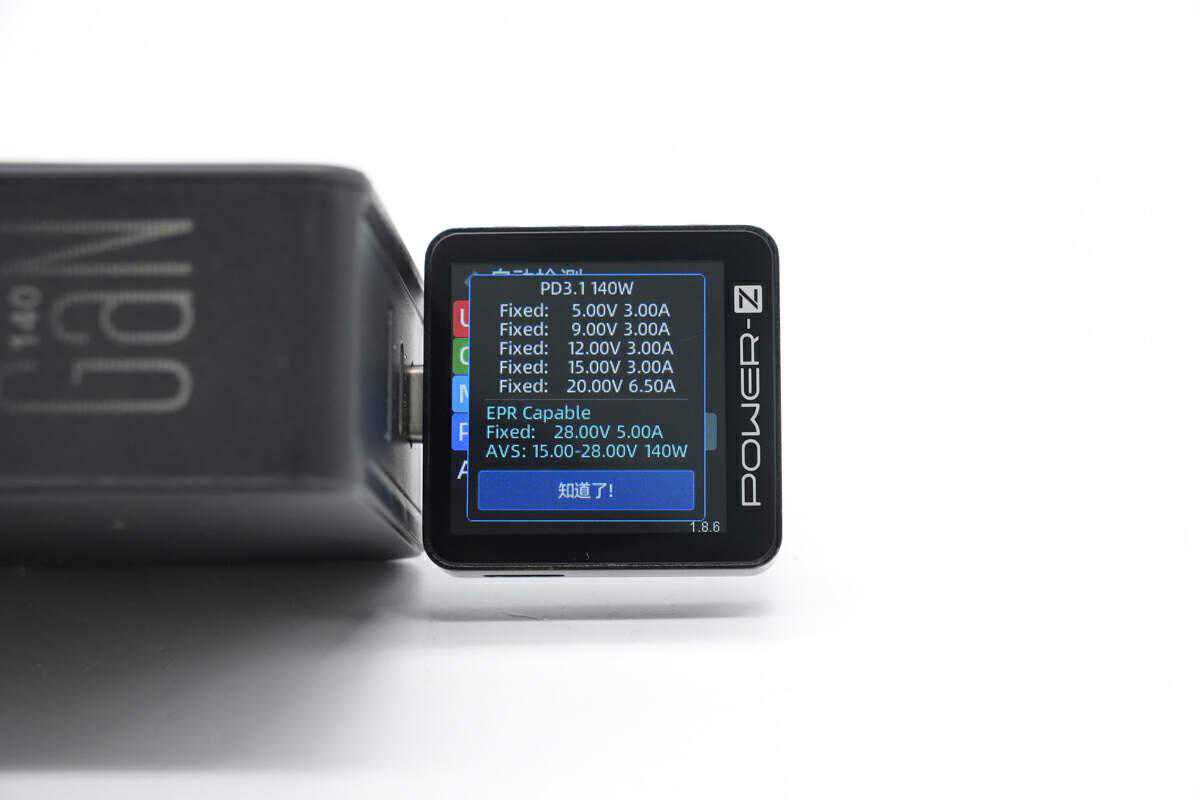

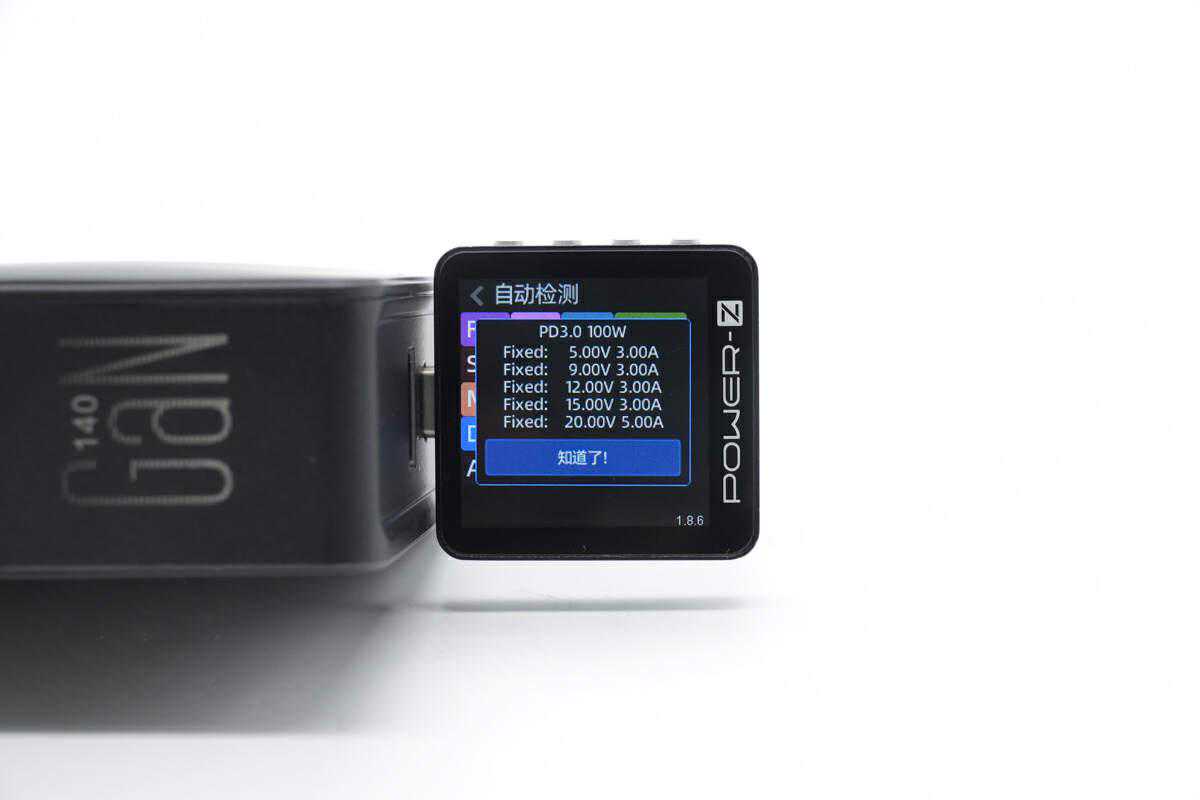

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。
测得USB-C2口支持UFCS、、SFCP、、、DCP、充电协议。
PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20、28V5A六组固定电压档位，以及15-28V140WAVS电压档位。

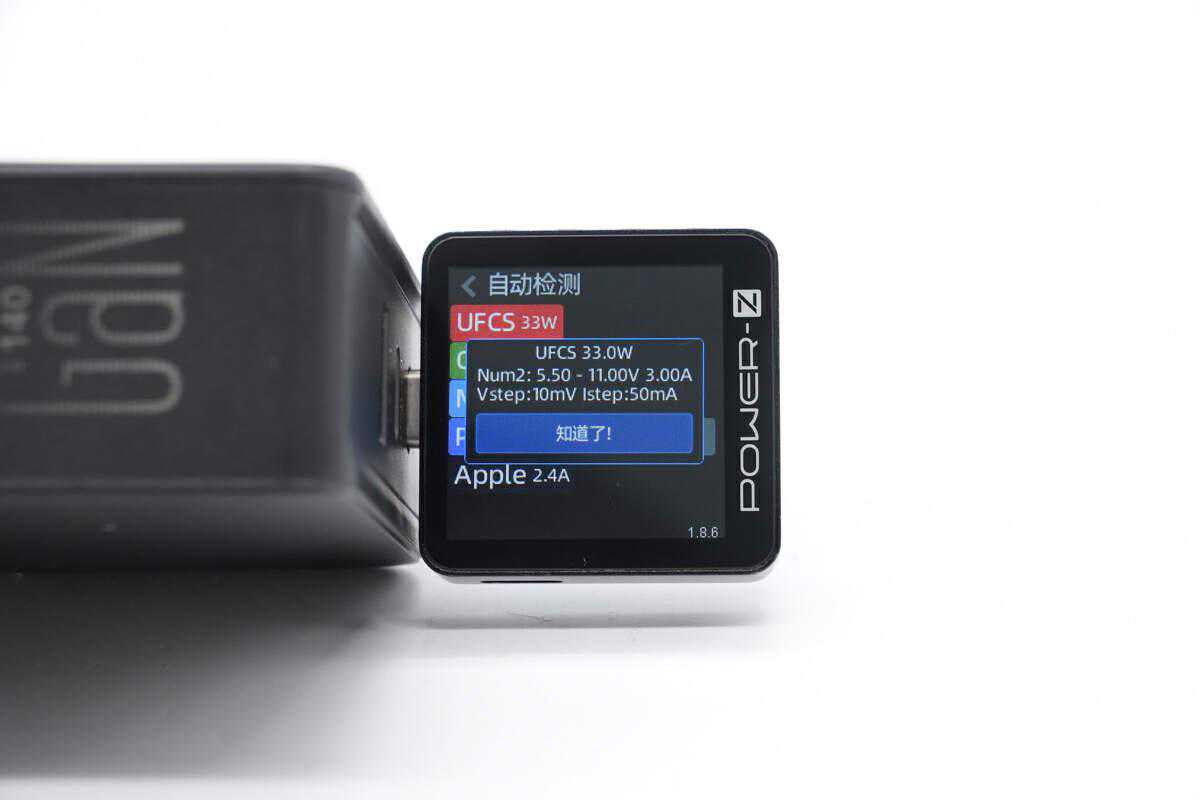

测得UFCS融合快充具备5.5-11V3A一组电压档位。

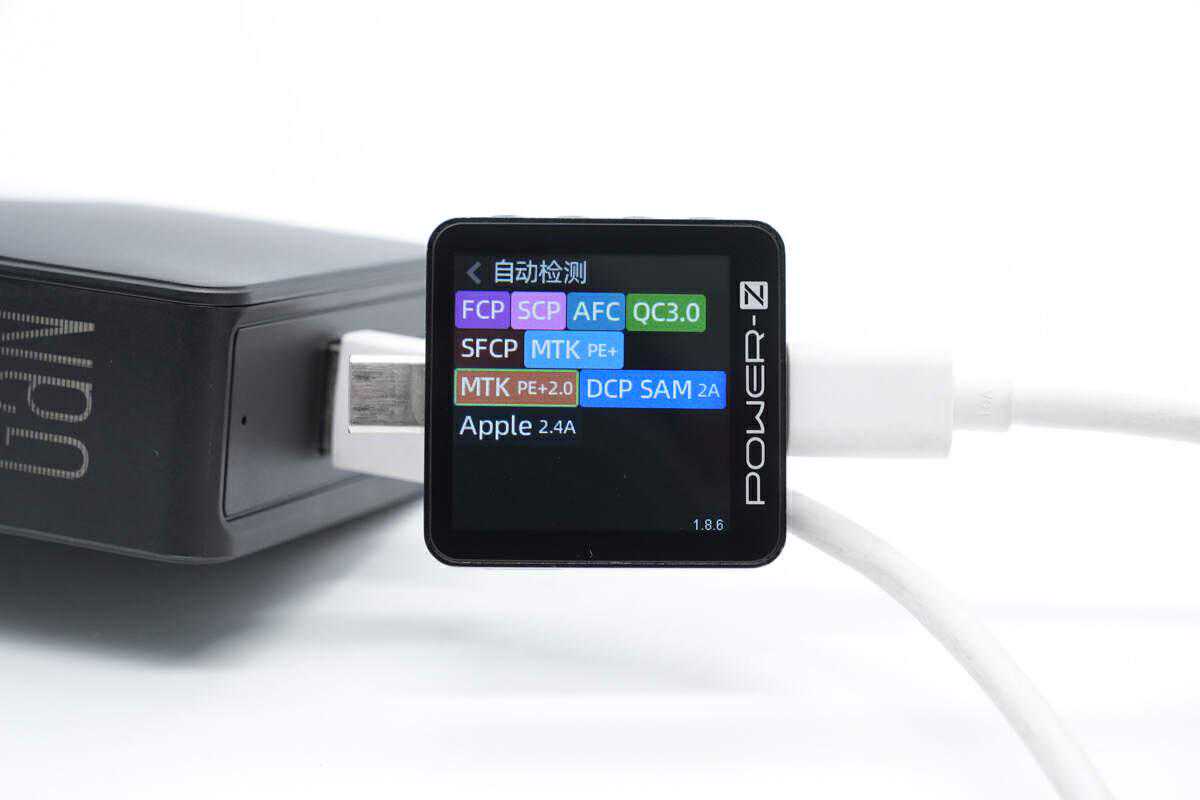

另外测得USB-A口支持FCP、SCP、AFC、、SFCP、、DCP、SAM2A、充电协议。
广数140W氮化镓充电器拆解看完了广数这款充电器的外观和测试，下面就进行拆解，一起看看内部的设计和用料。

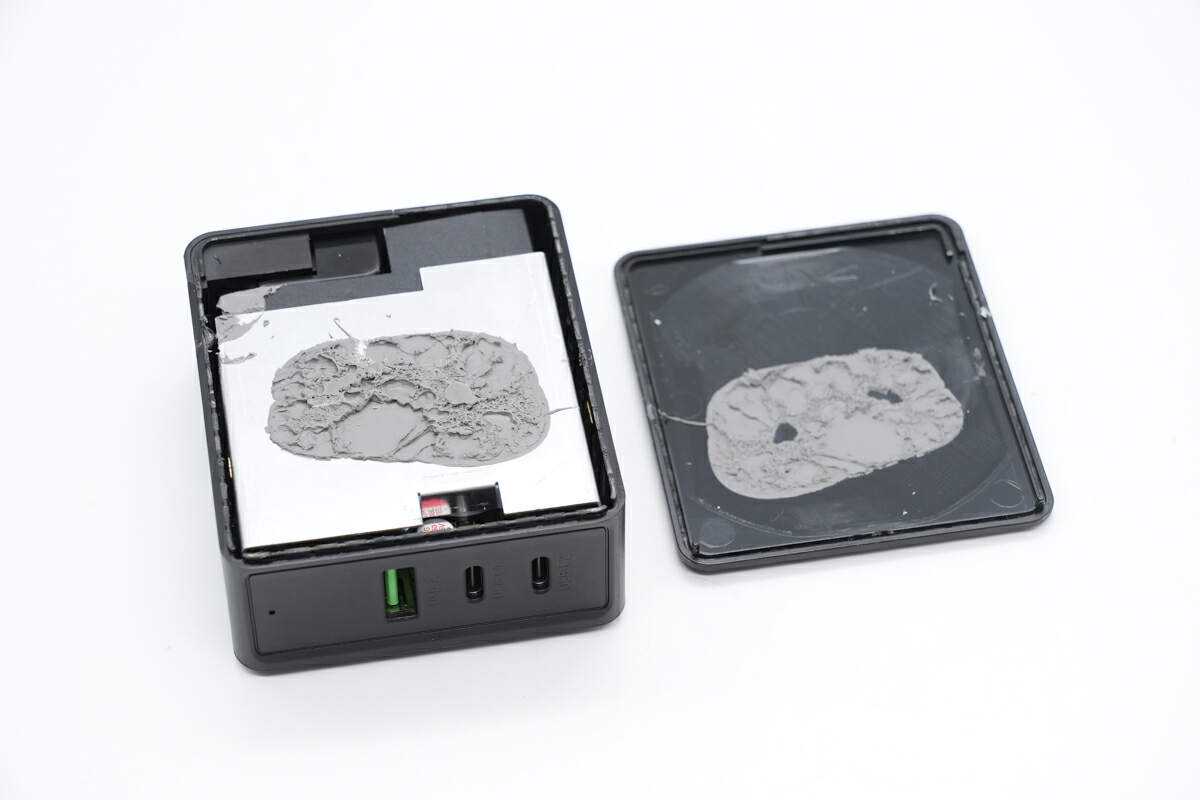

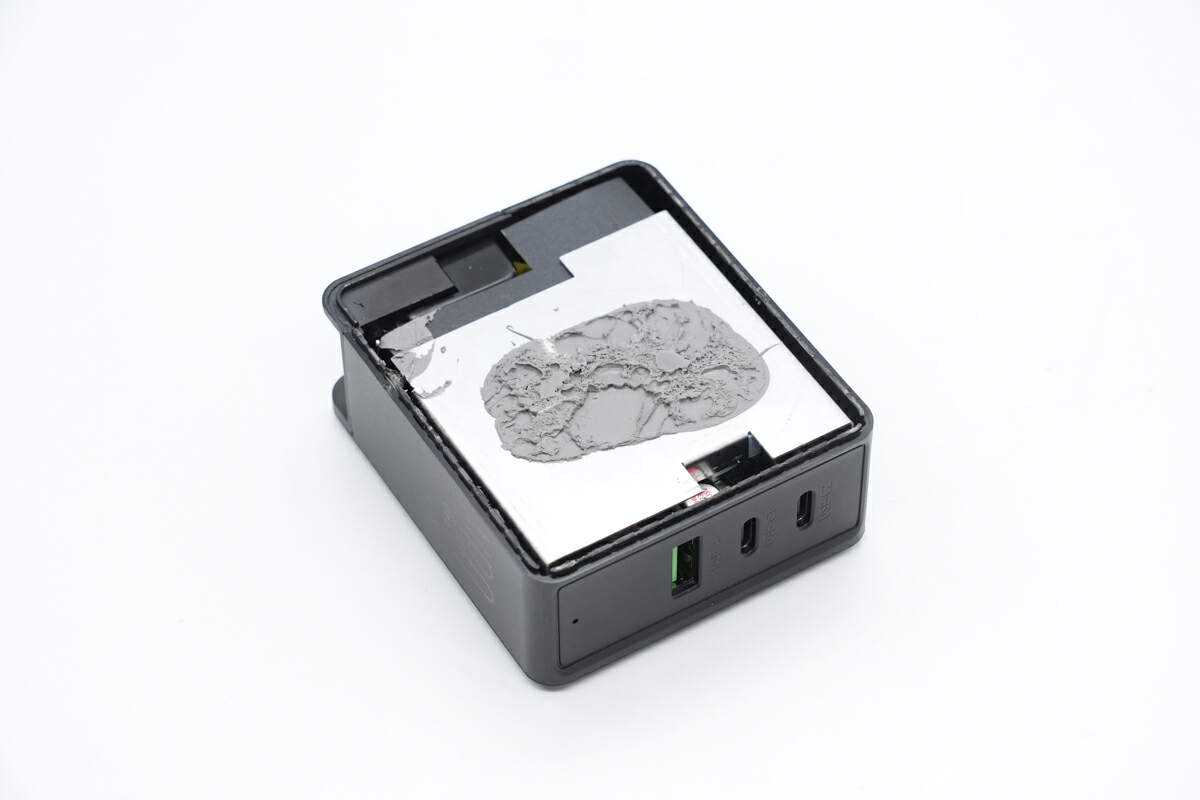

首先沿机身外壳接缝处撬开外壳，内部PCBA模块整体覆盖散热片。
散热片与壳体之间涂胶固定。

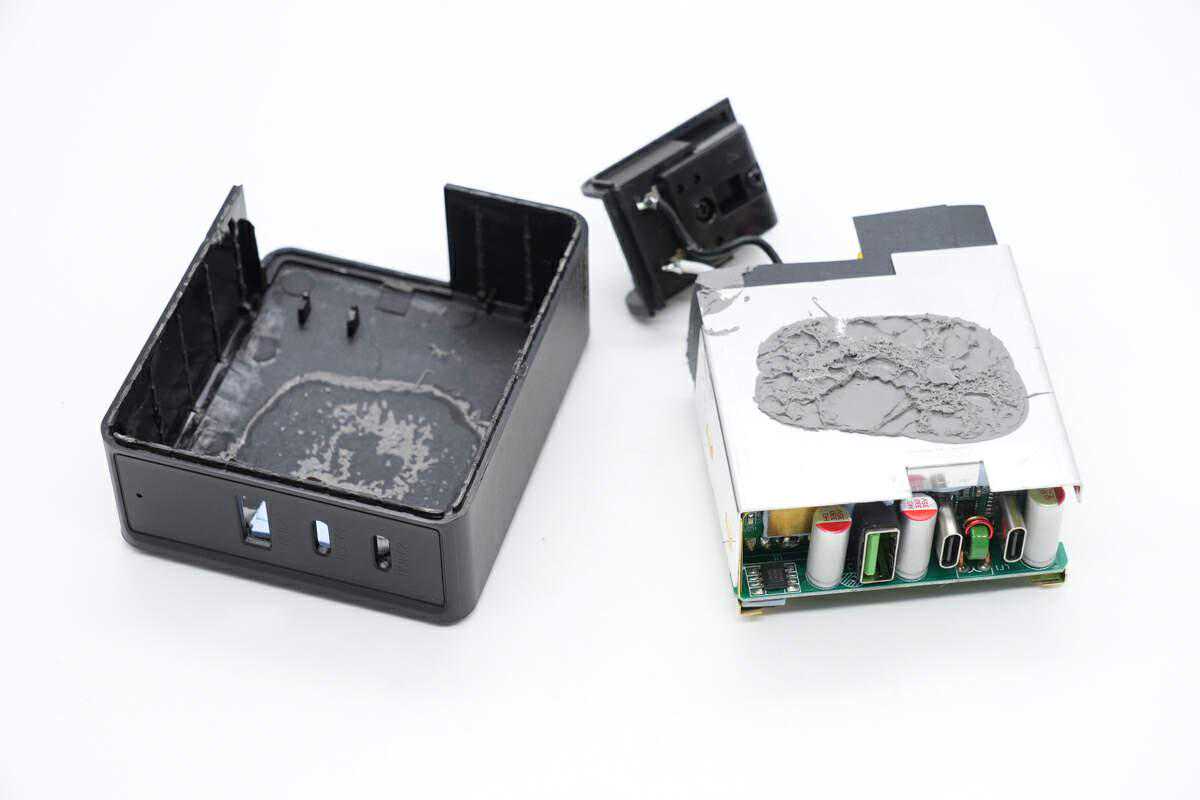

将PCBA模块从壳体内部取出，散热片与壳体之间同样涂胶固定。

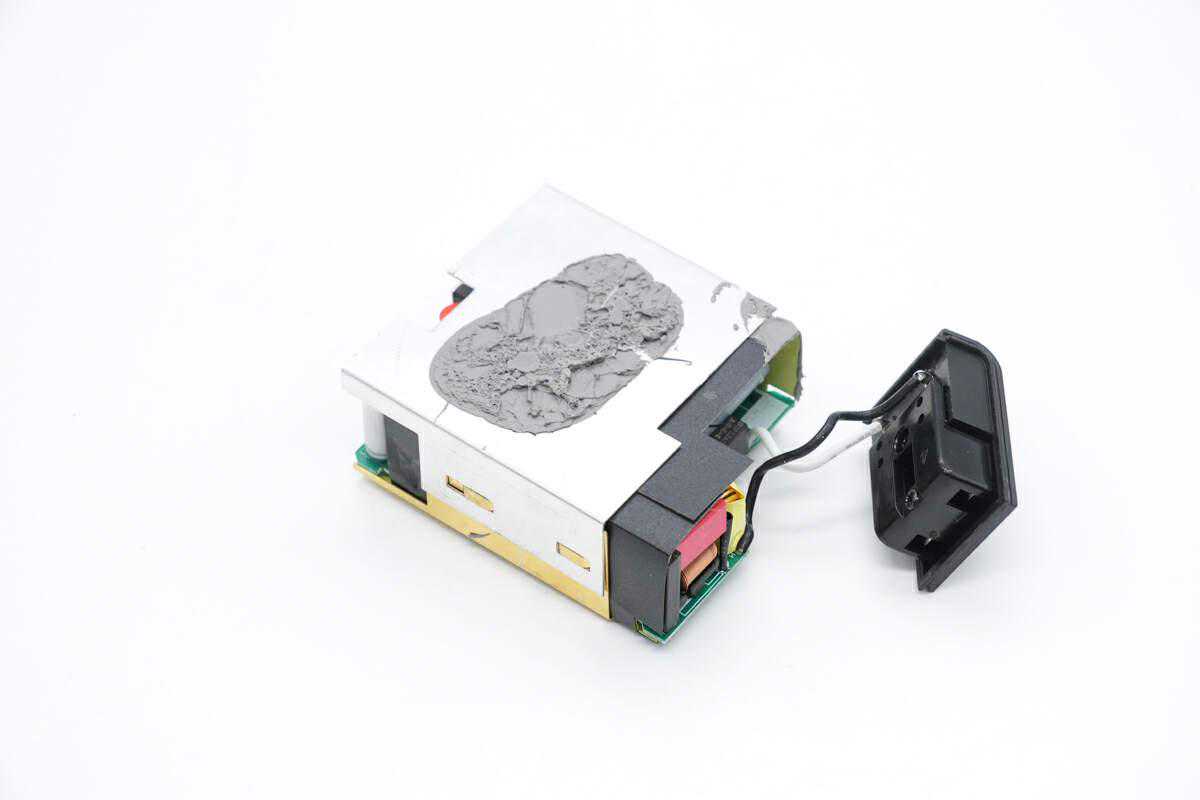

折叠插脚通过导线焊接连接到PCBA模块。

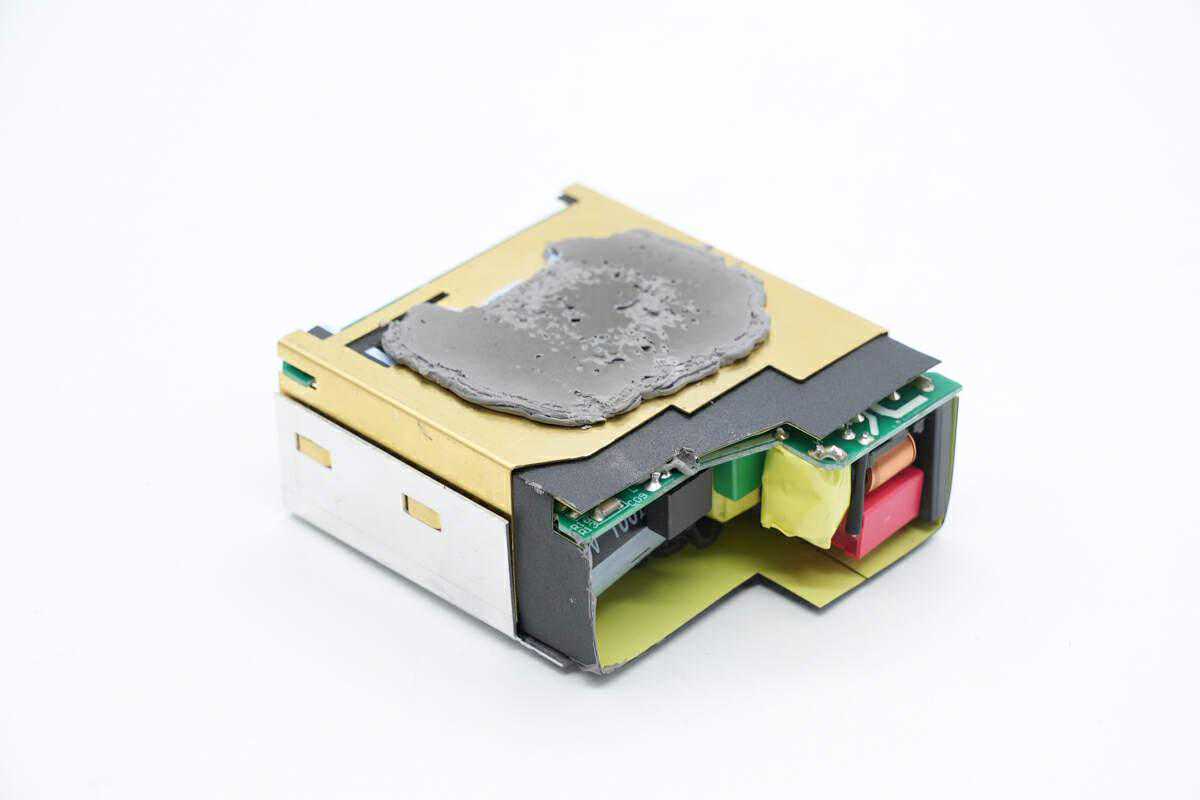

PCBA模块底部设有黄铜散热片，边缘通过卡扣固定。

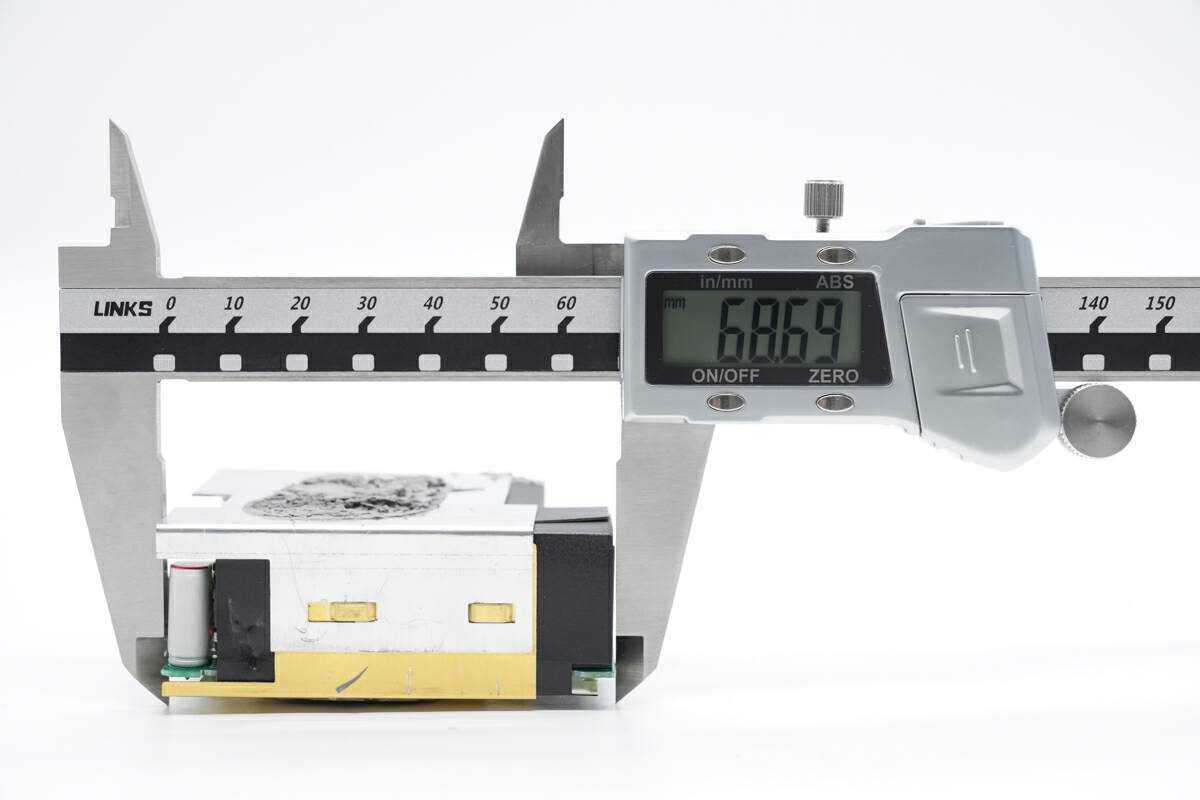

使用游标卡尺测得PCBA模块长度约为68.7mm。

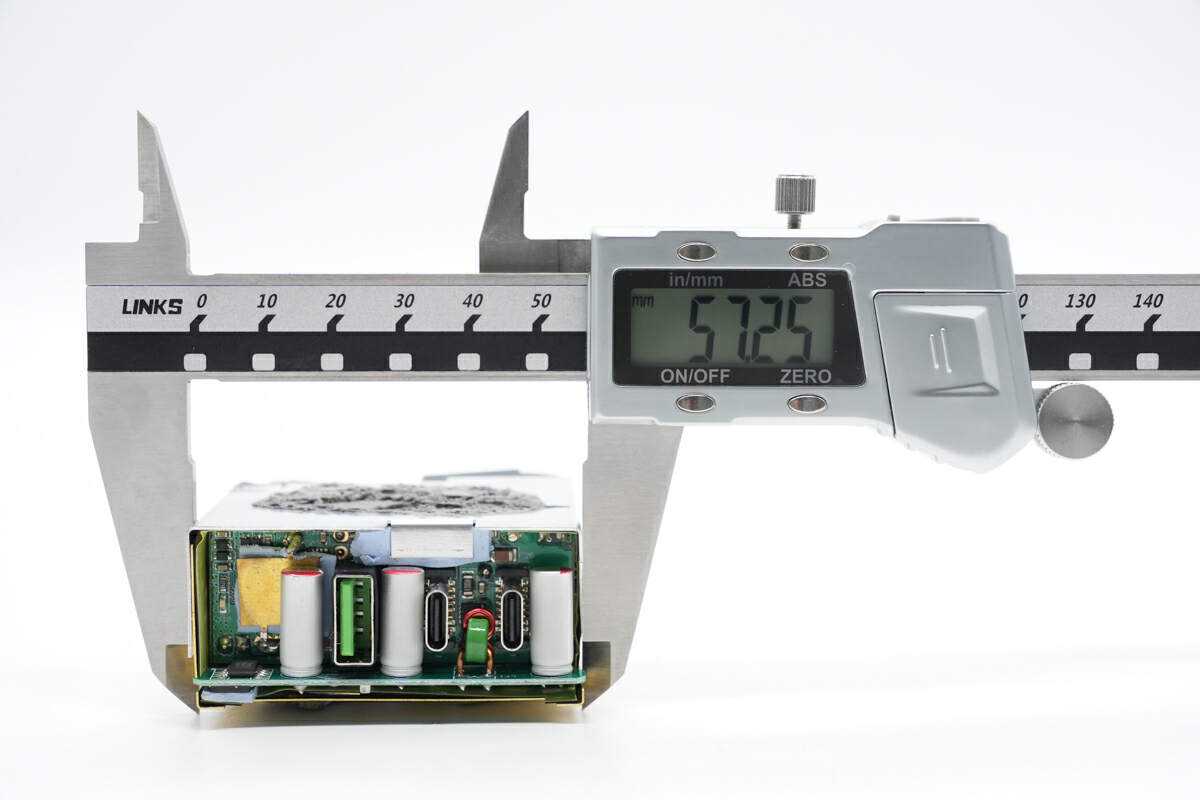

PCBA模块宽度约为57.3mm。

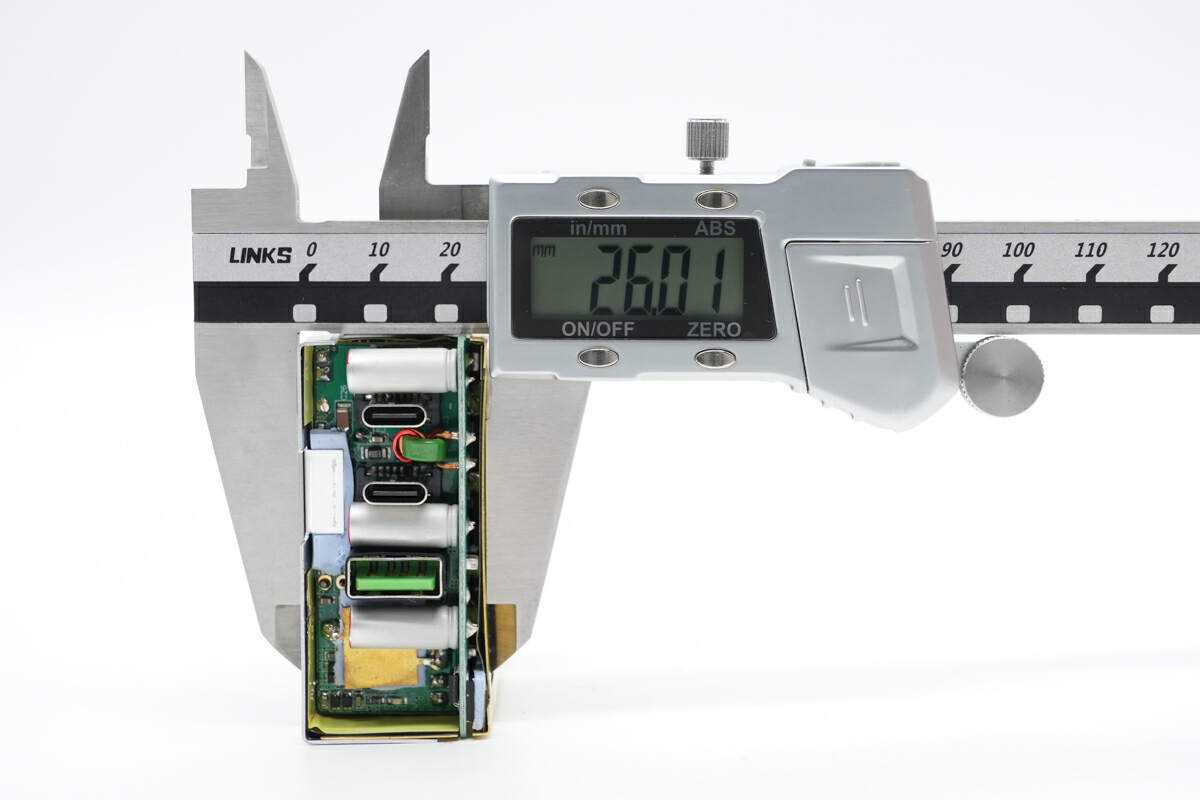

PCBA模块厚度约为26mm。

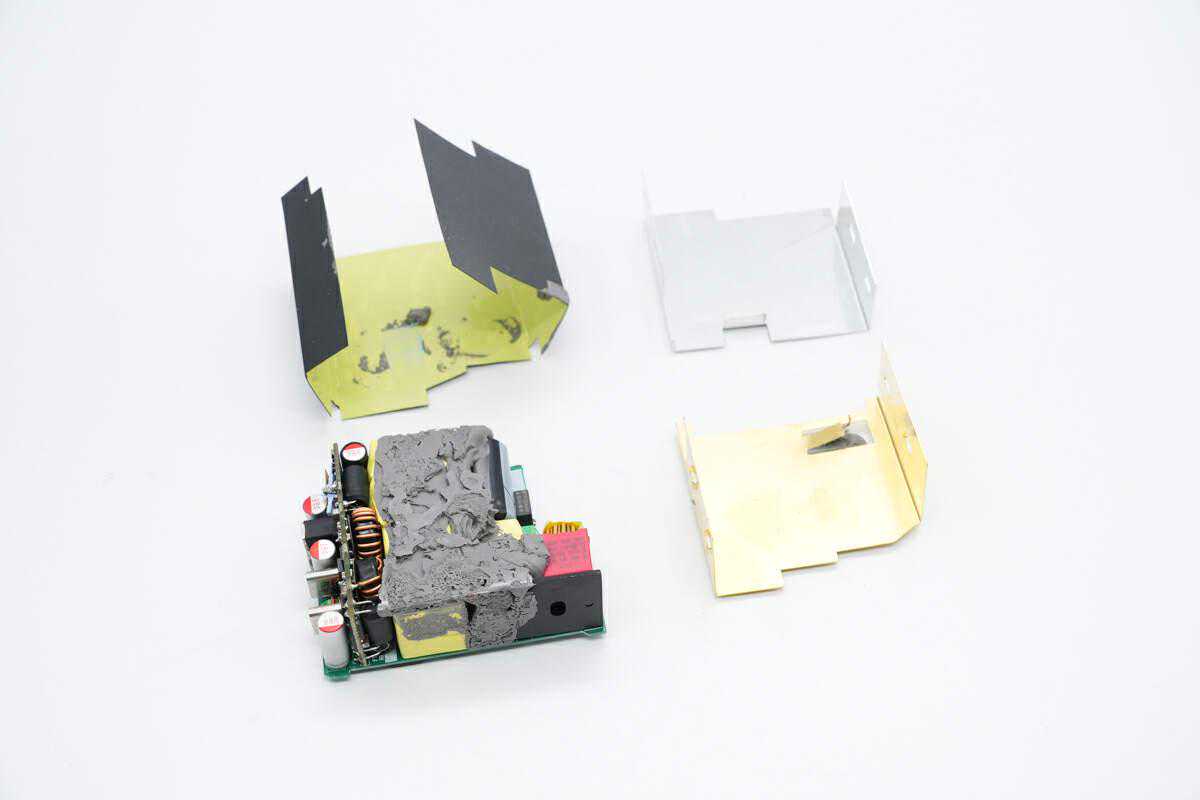

取下PCBA模块两面包裹的散热片。
PCBA模块与散热片之间填充导热胶。
背面涂有导热胶，并粘贴导热垫。

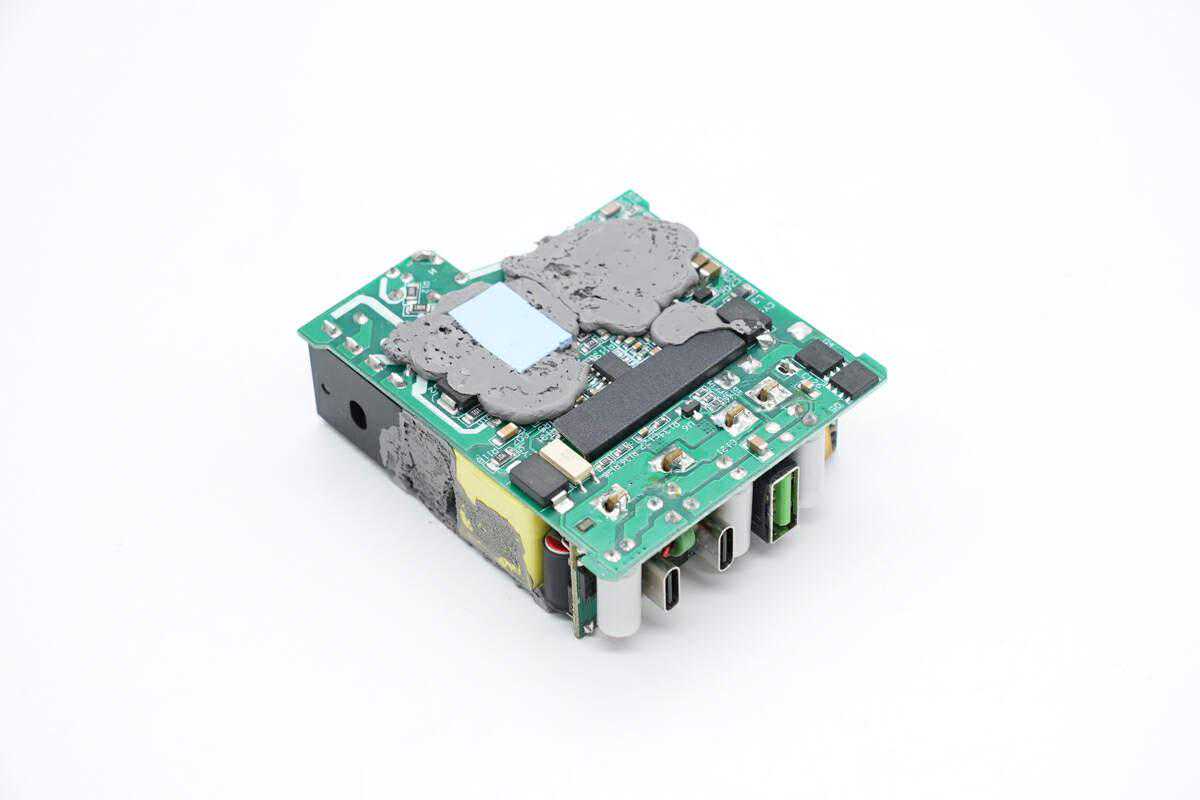

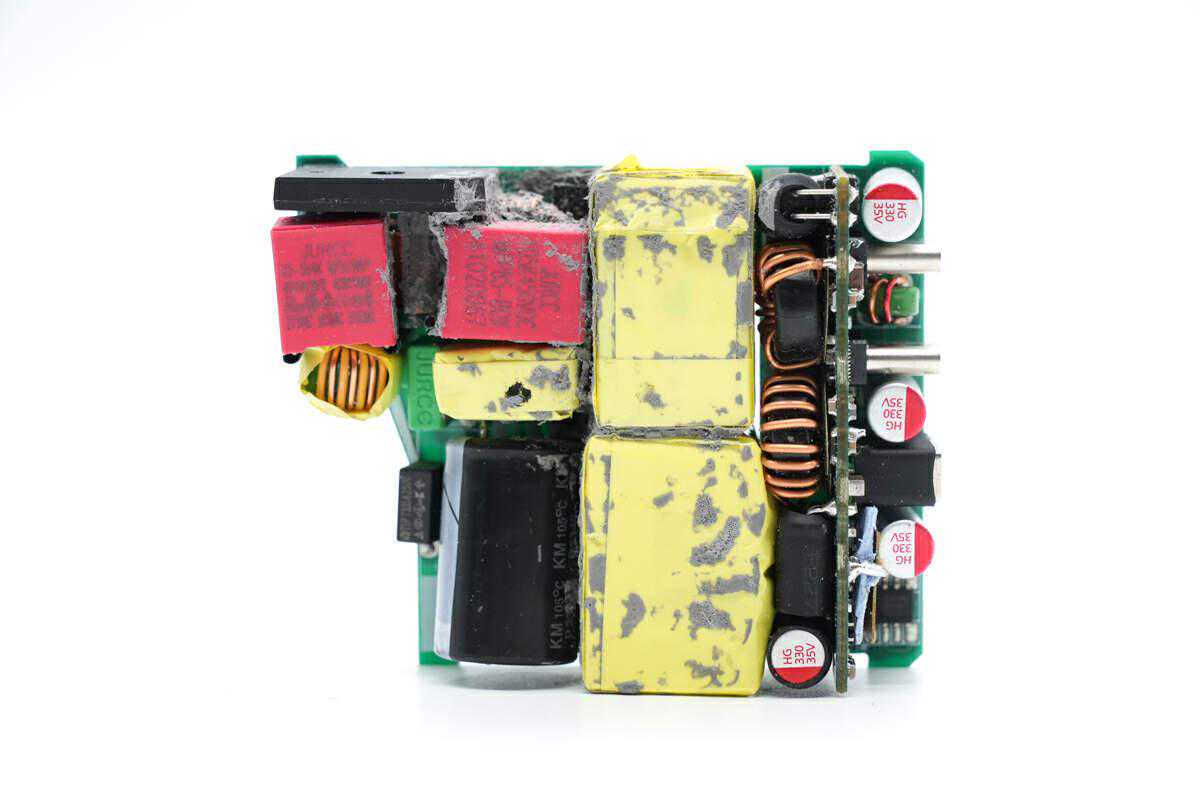

PCBA模块正面一览，左上角为交流输入端，焊接保险丝，共模电感，安规X2电容，整流桥。右侧焊接滤波电容，下方为谐振电感和高压滤波电容。在高压滤波电容右侧为LLC变压器，上方为PFC升压电感。右侧为降压输出小板，焊接降压电感，USB-C母座和滤波电容等元件。
通过对PCBA模块的观察发现，广数这款130W氮化镓充电器采用PFC+LLC+SR开关电源架构设计，PFC进行功率因数校正，LLC电源固定电压输出。输出通过两路独立的降压电路，实现三个接口的快充输出。下面我们就从输入端开始了解整个充电器的设计和用料。
输入端焊接保险丝，共模电感，安规X2电容和整流桥。

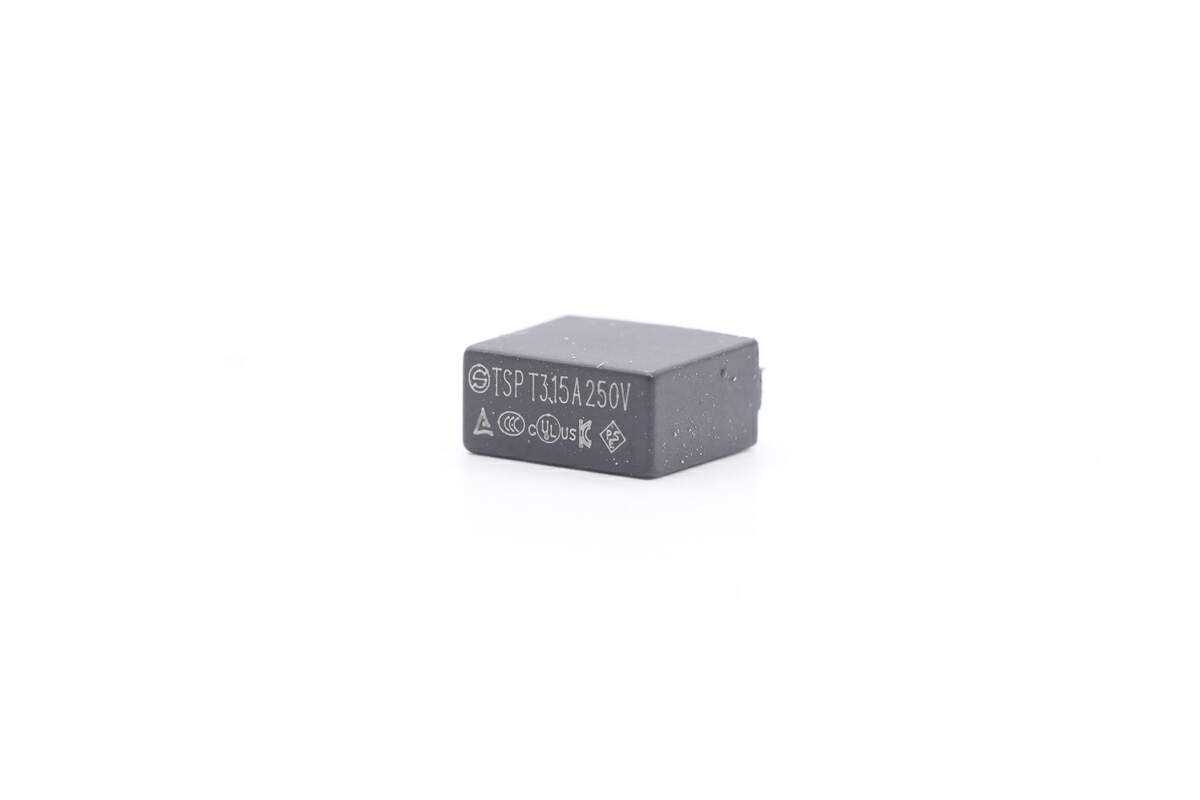

输入端保险丝规格为3.15A250V。
共模电感采用漆包线和绝缘线绕制，缠绕胶带绝缘。

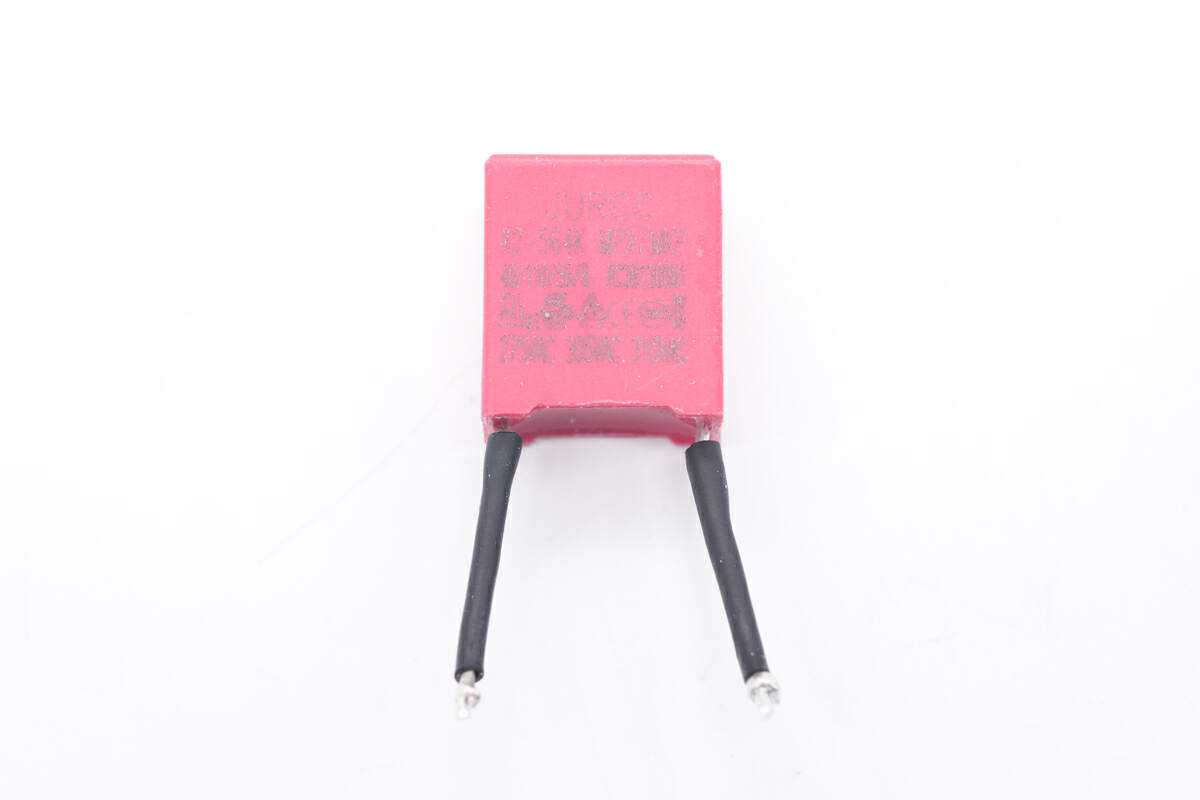

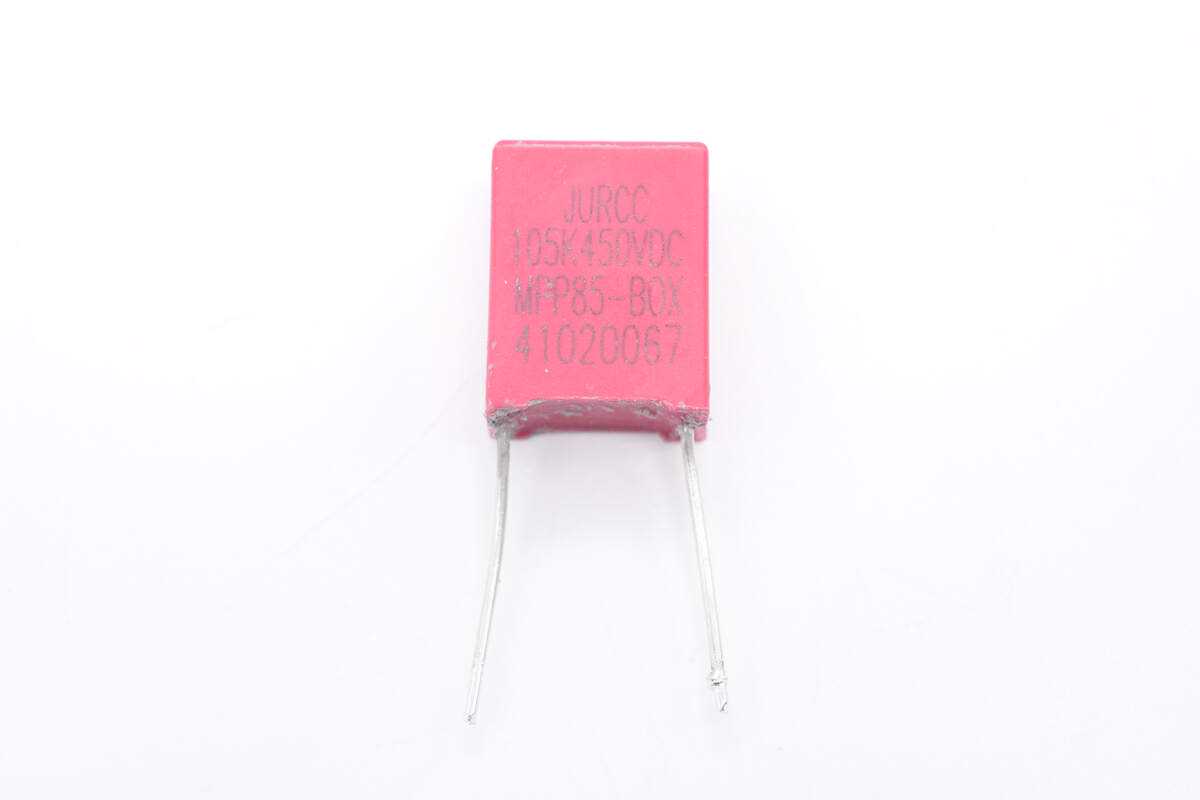

安规X2电容来自JURCC捷威，规格为0.56μF。
第二级共模电感采用扁铜线绕制，底部焊接绝缘支架。

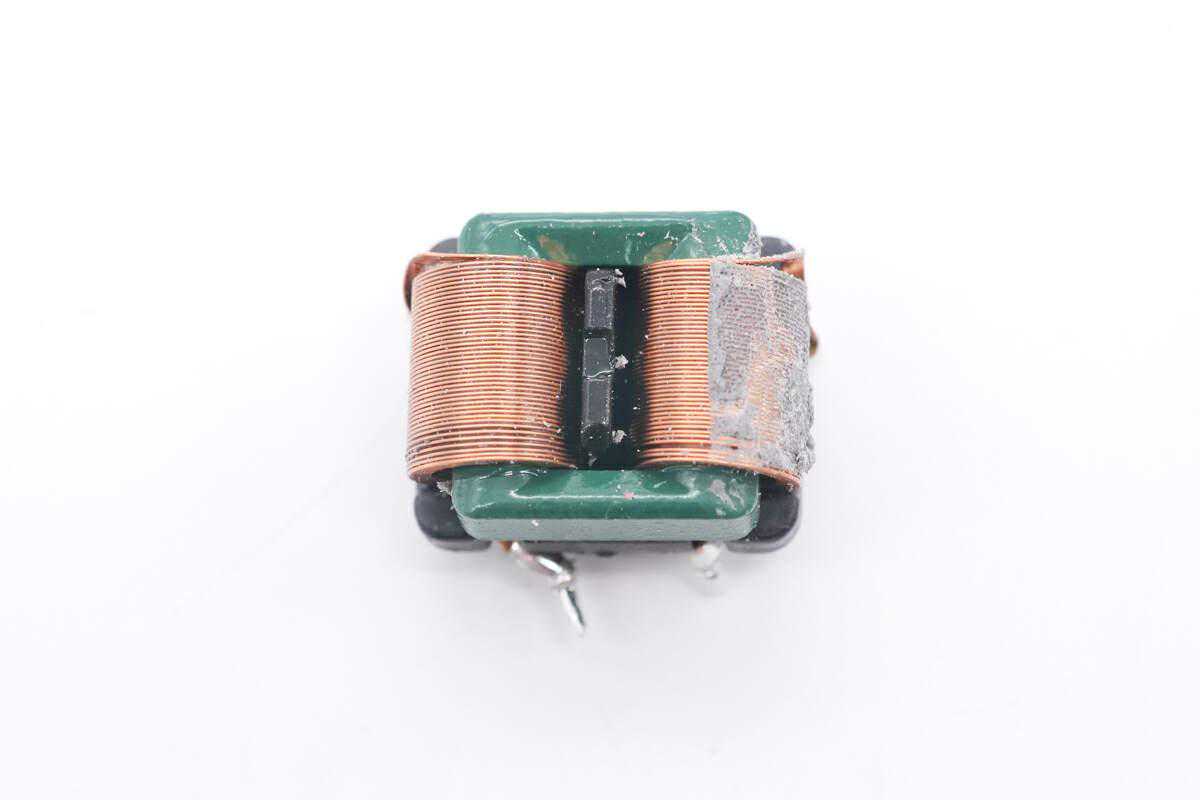

滤波电感采用磁环绕制。

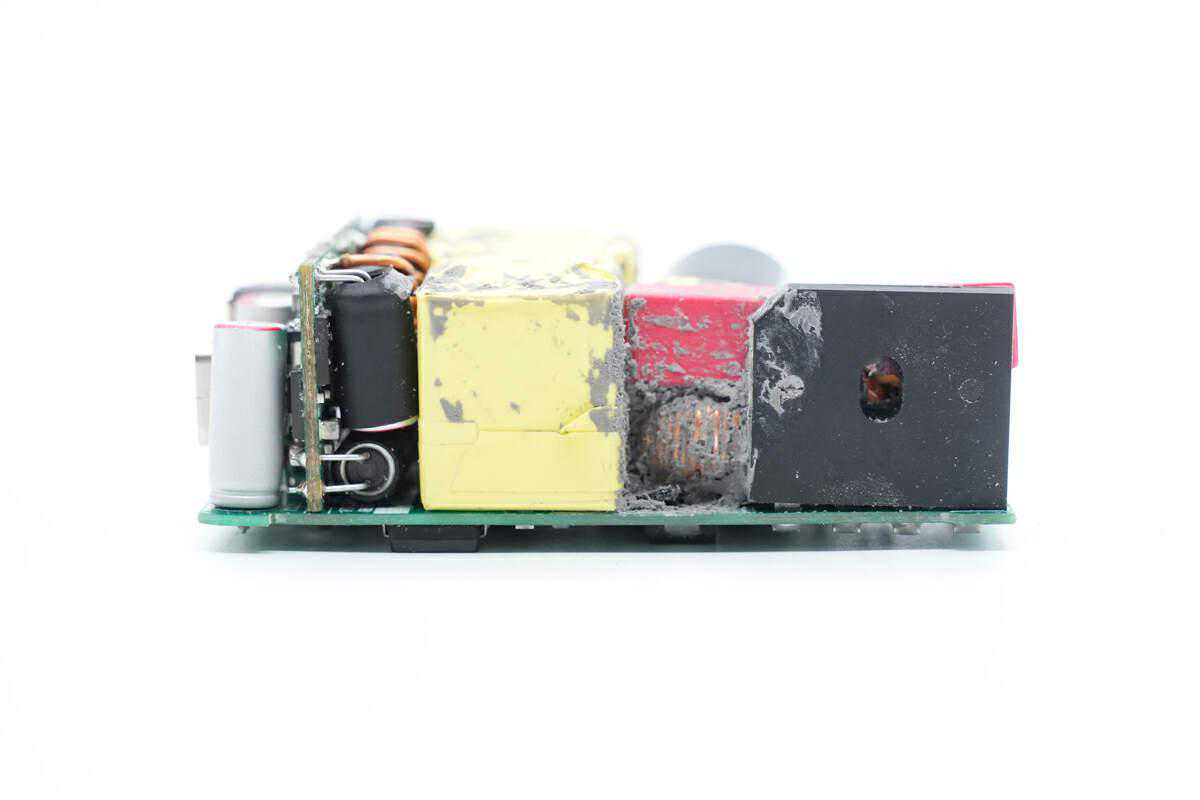

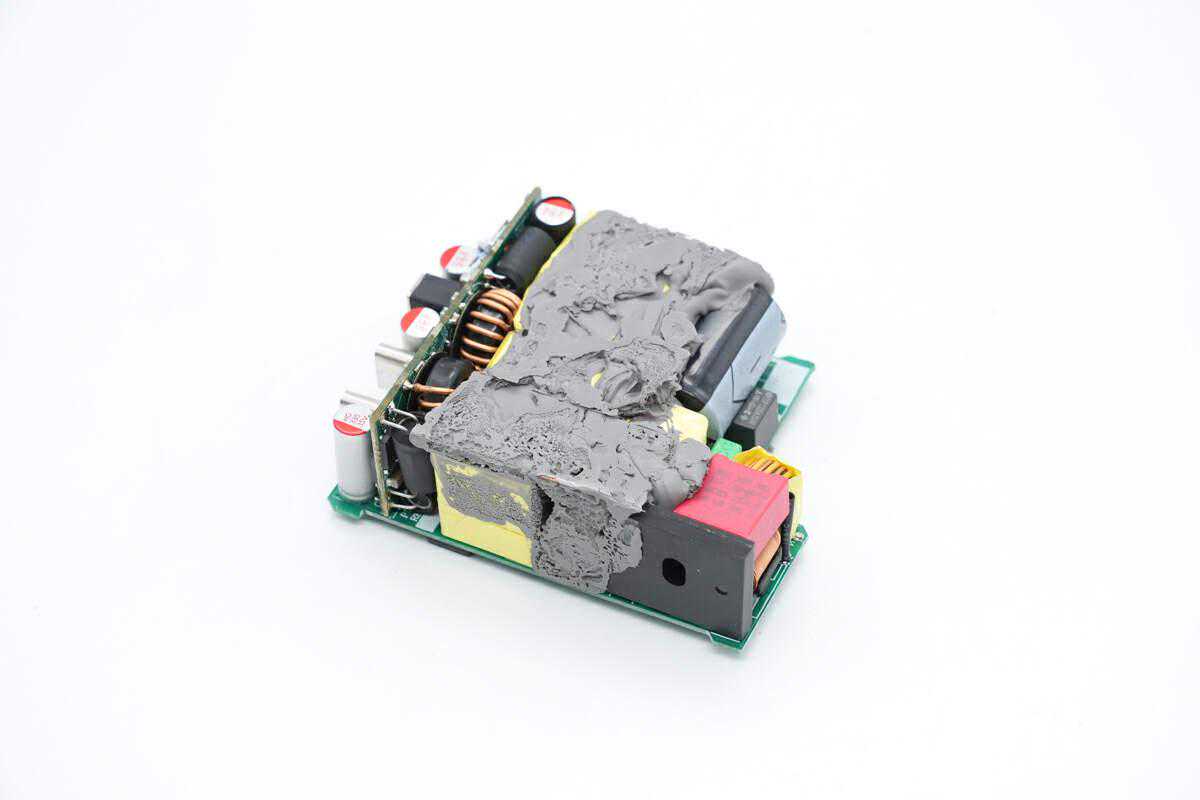

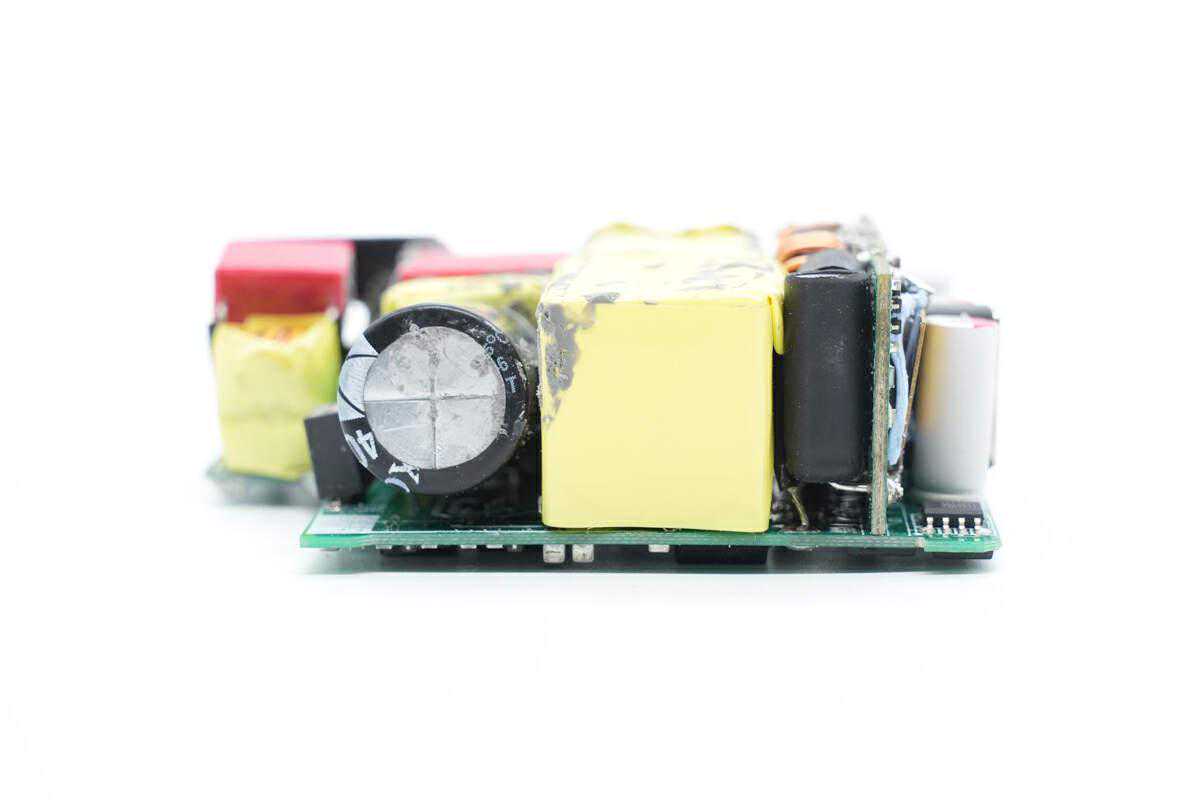

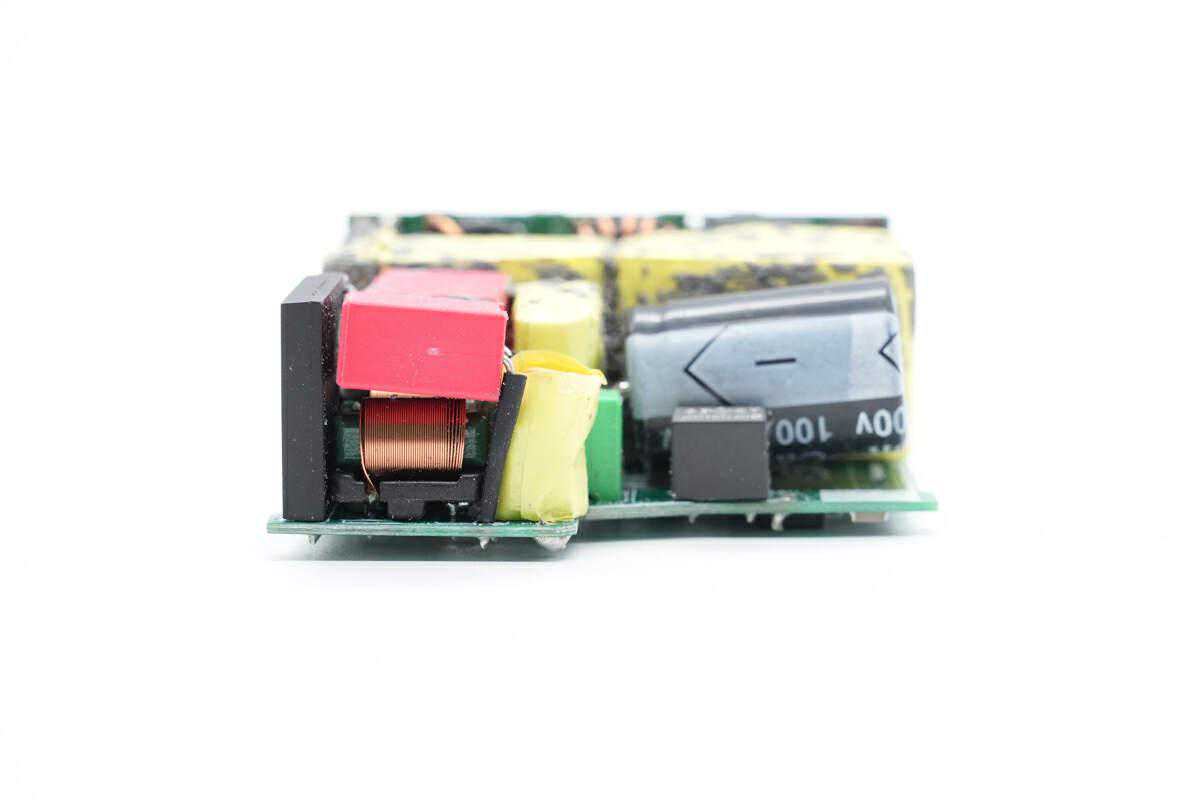

PCBA模块侧面一览，右侧为整流桥，左侧设有薄膜滤波电容和磁环滤波电感，以及PFC升压电感和降压小板。

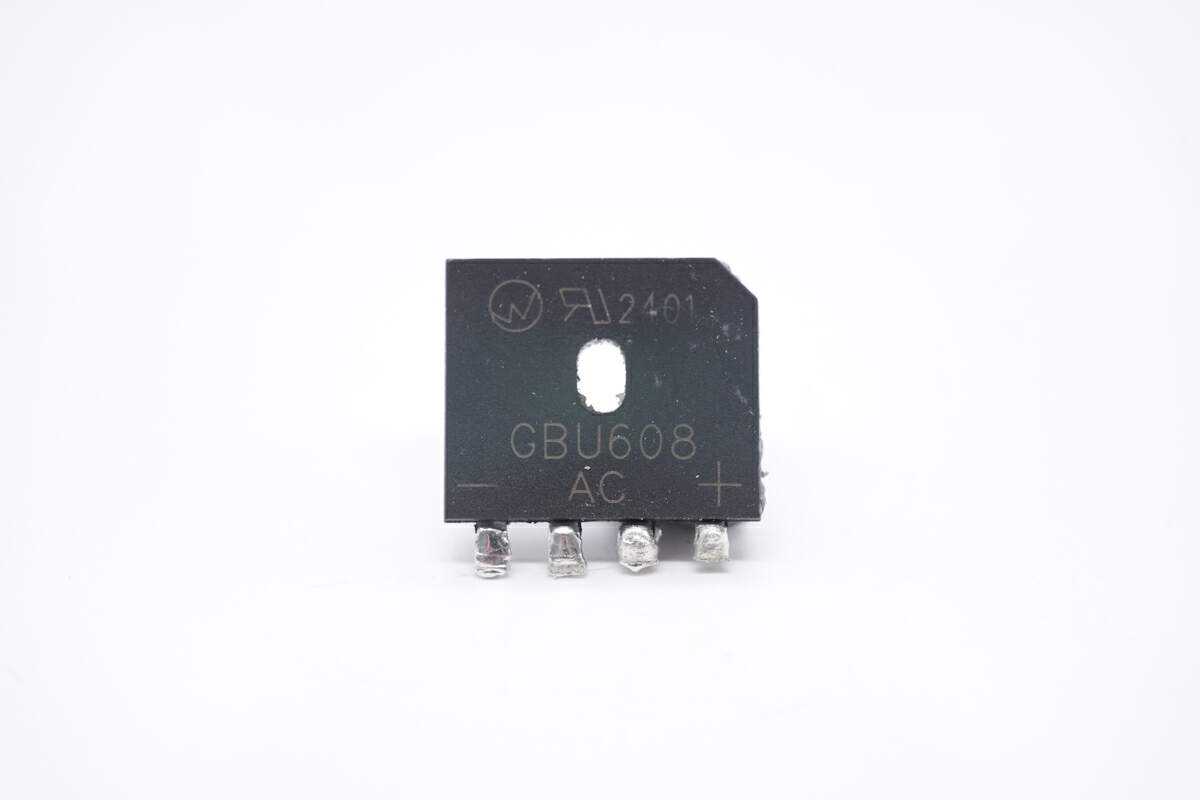

整流桥型号GBU610，规格为6A1000V。
薄膜滤波电容来自JURCC捷威，规格为1μF450V。

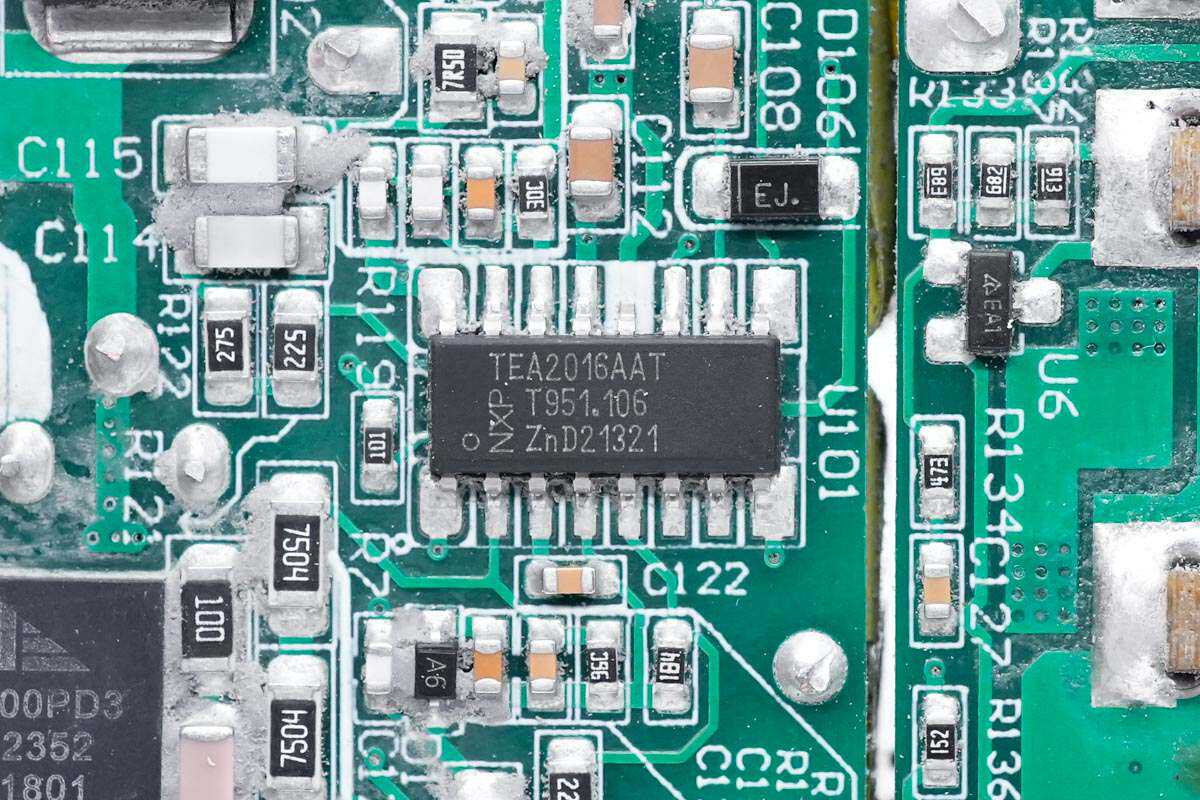

适配器内部初级PWM主控芯片采用NXP恩智浦TEA2016AAT，一颗芯片内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能，集成度非常高。

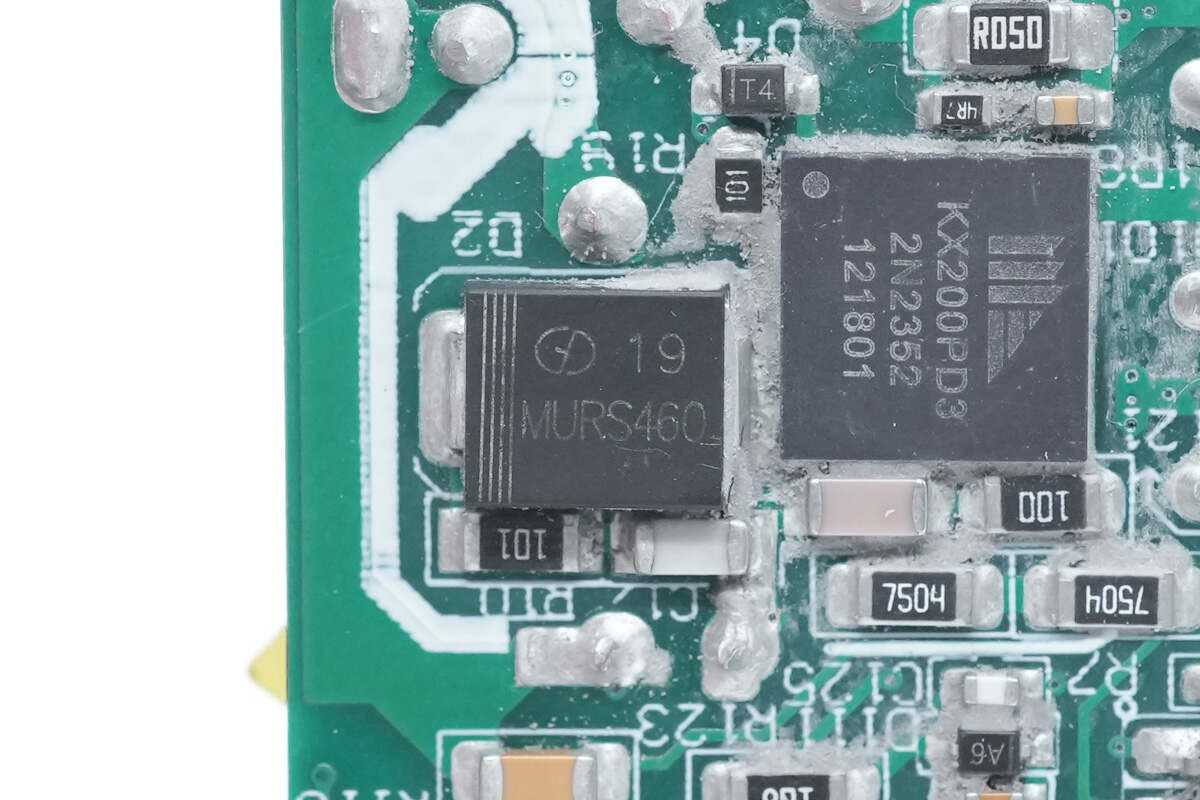

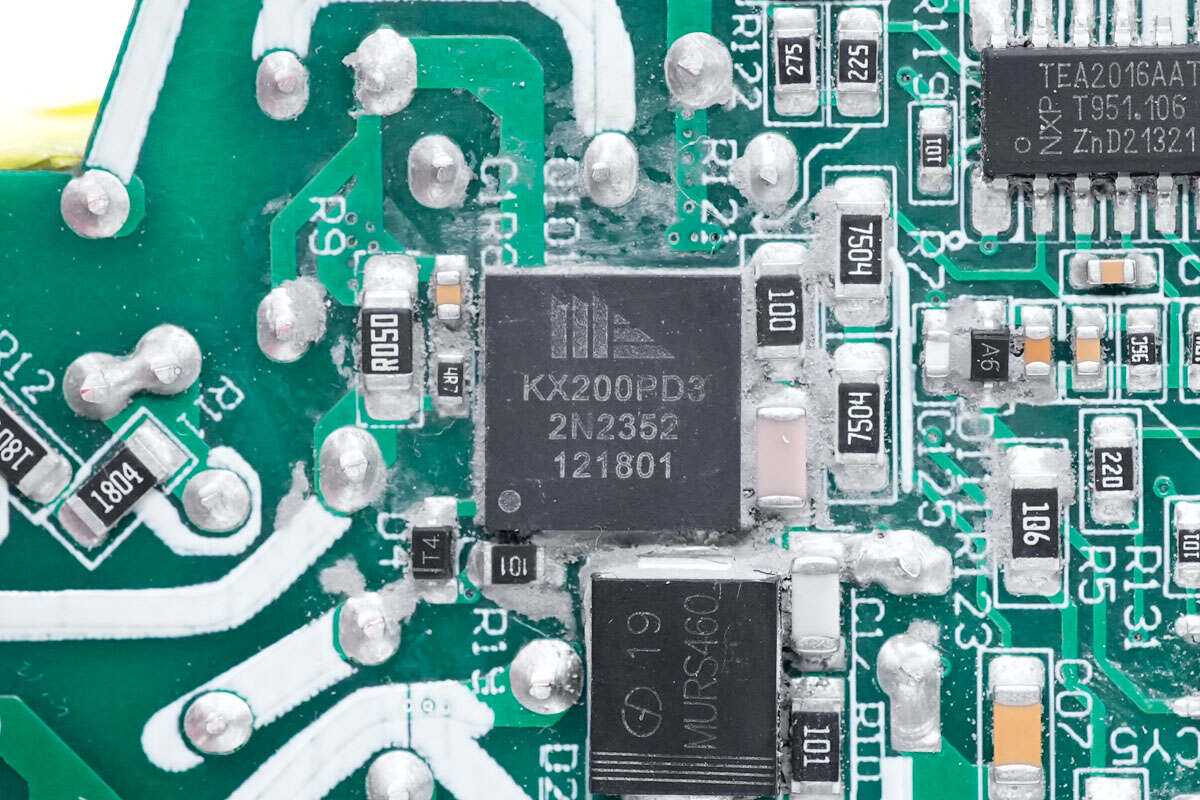

PFC开关管来自宽芯半导体，丝印KX200PD3，实际型号为KX2N65R200PD，是一颗Cascode结构的氮化镓开关管，耐压为650V，峰值耐压800V，标称导阻为200mΩ，栅极支持±20V耐压，兼容传统硅MOS驱动器，采用DFN8*8-3封装。

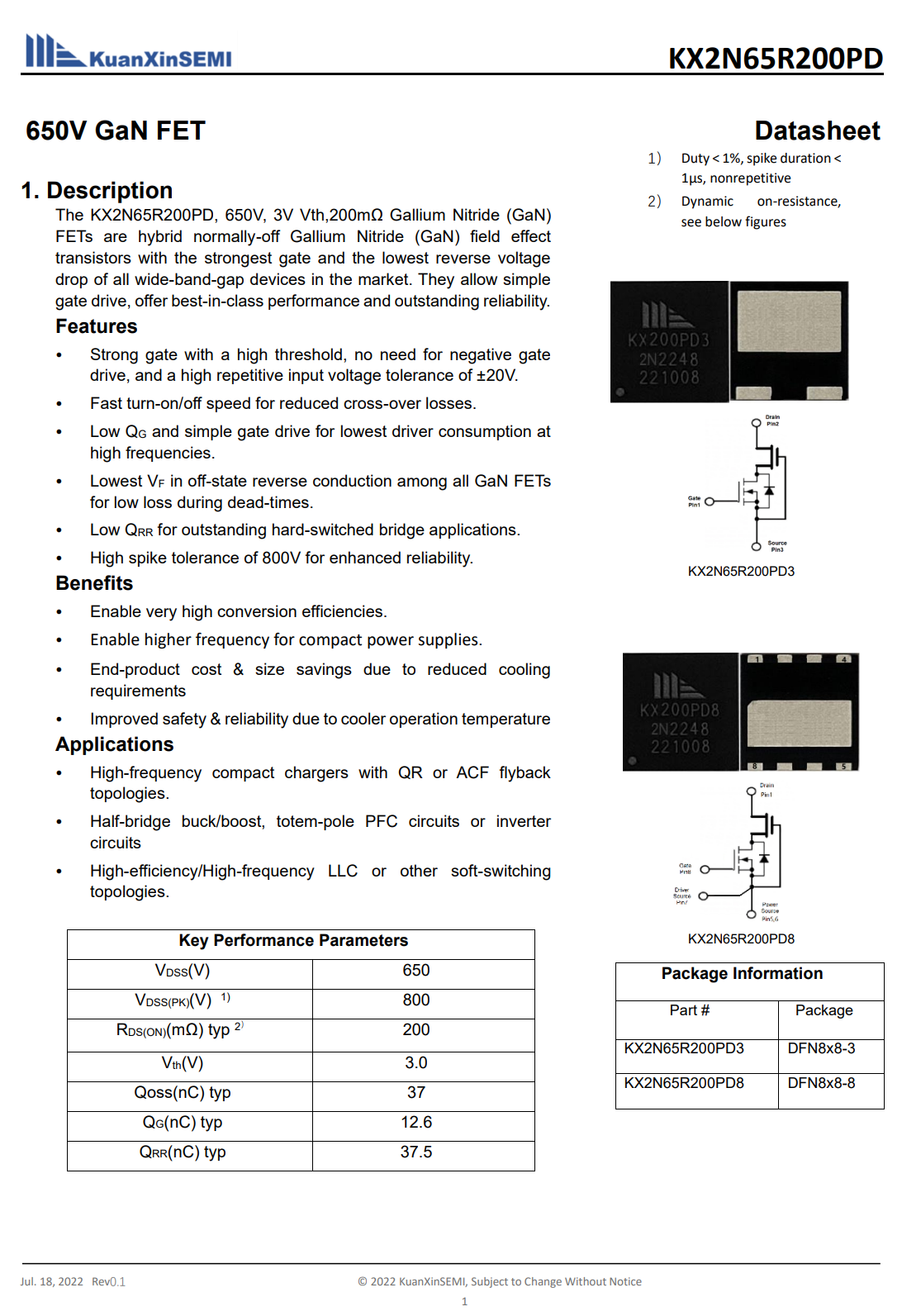

宽芯半导体KX2N65R200PD资料信息。

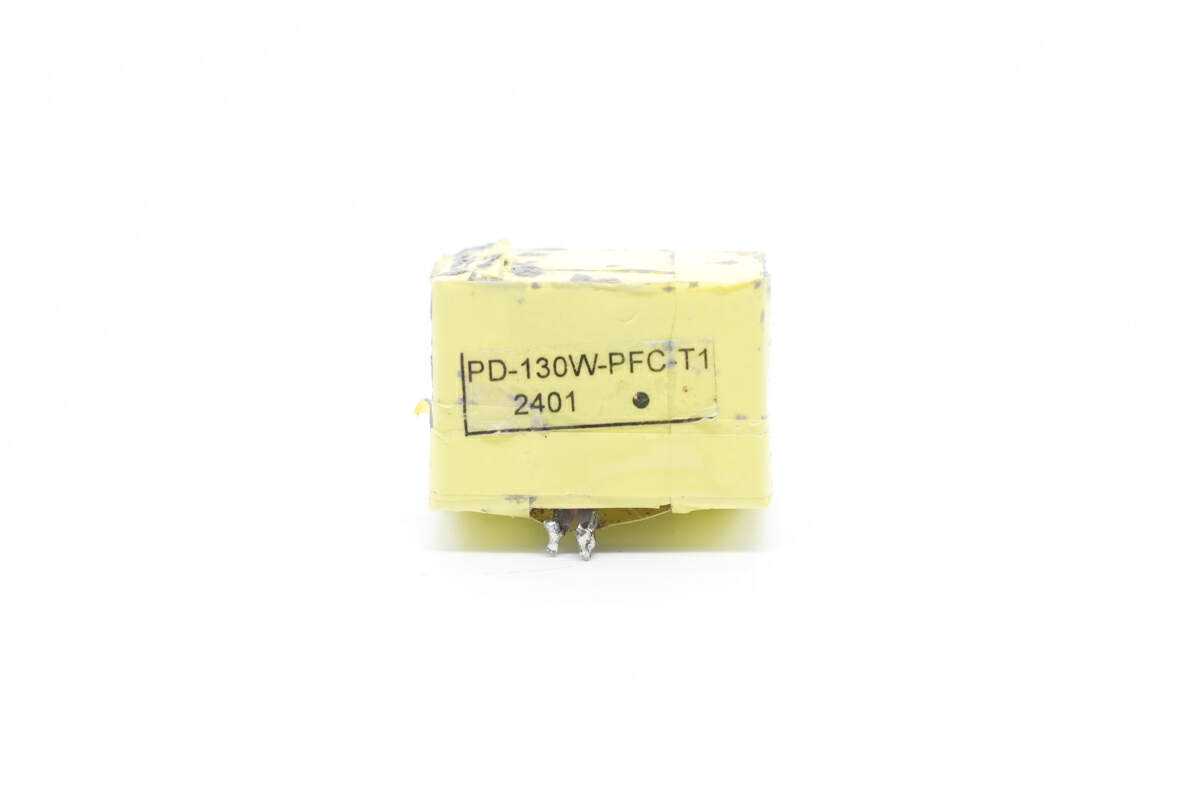

PFC升压电感特写，标注130W-PFC。
PFC整流管采用MURS460，规格为4A600V。

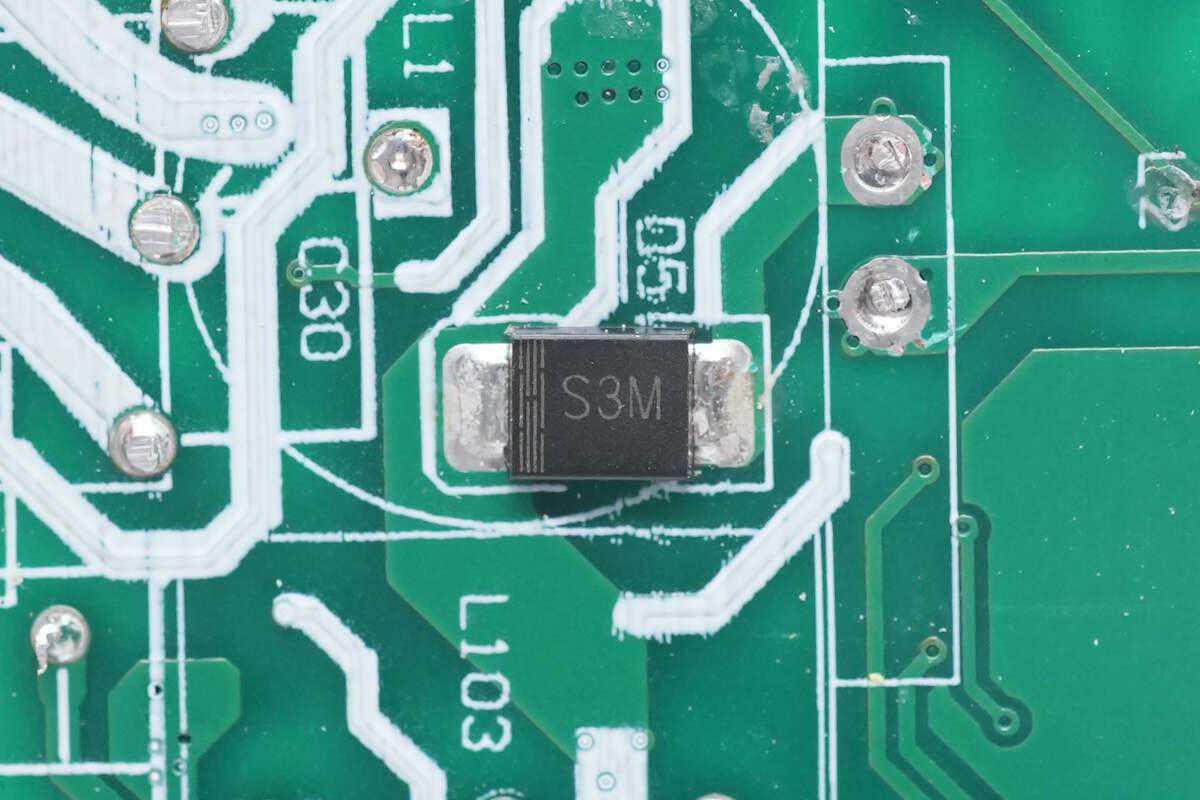

丝印S3M的二极管用于PFC旁路。

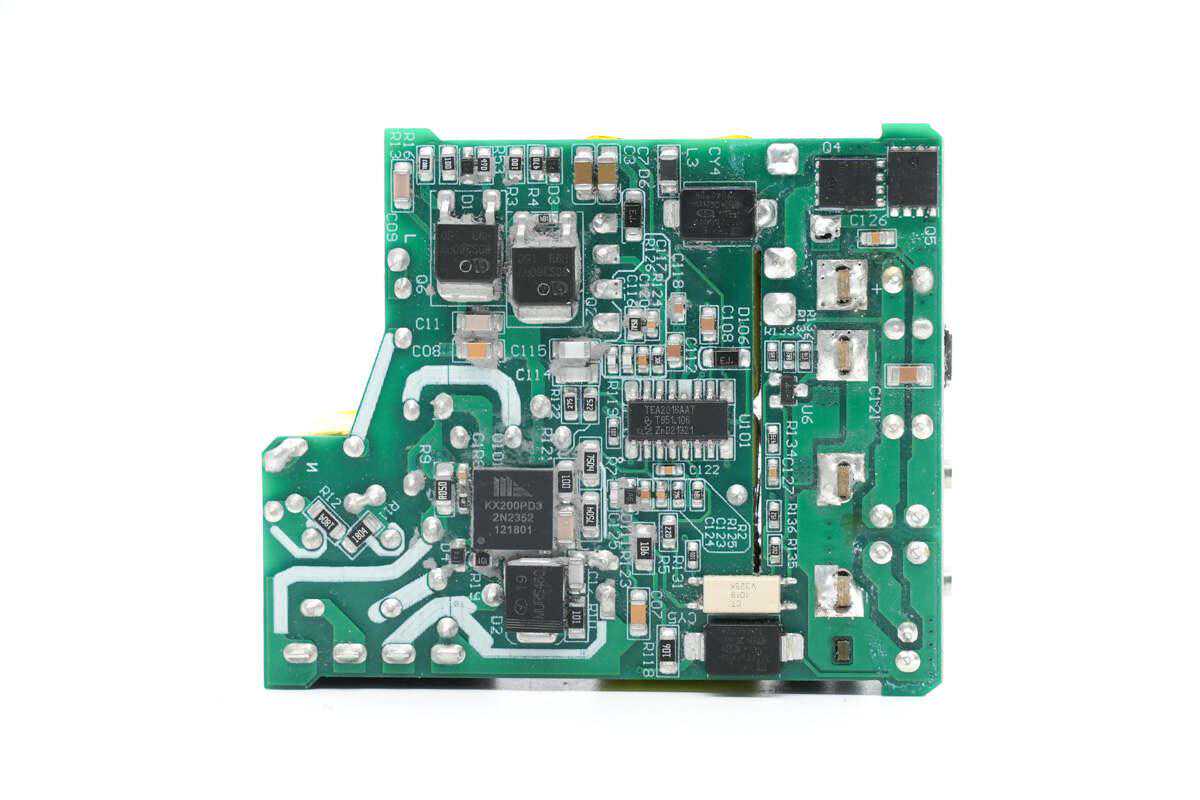

PCBA模块另一侧焊接高压滤波电容和LLC变压器，右侧焊接降压小板。

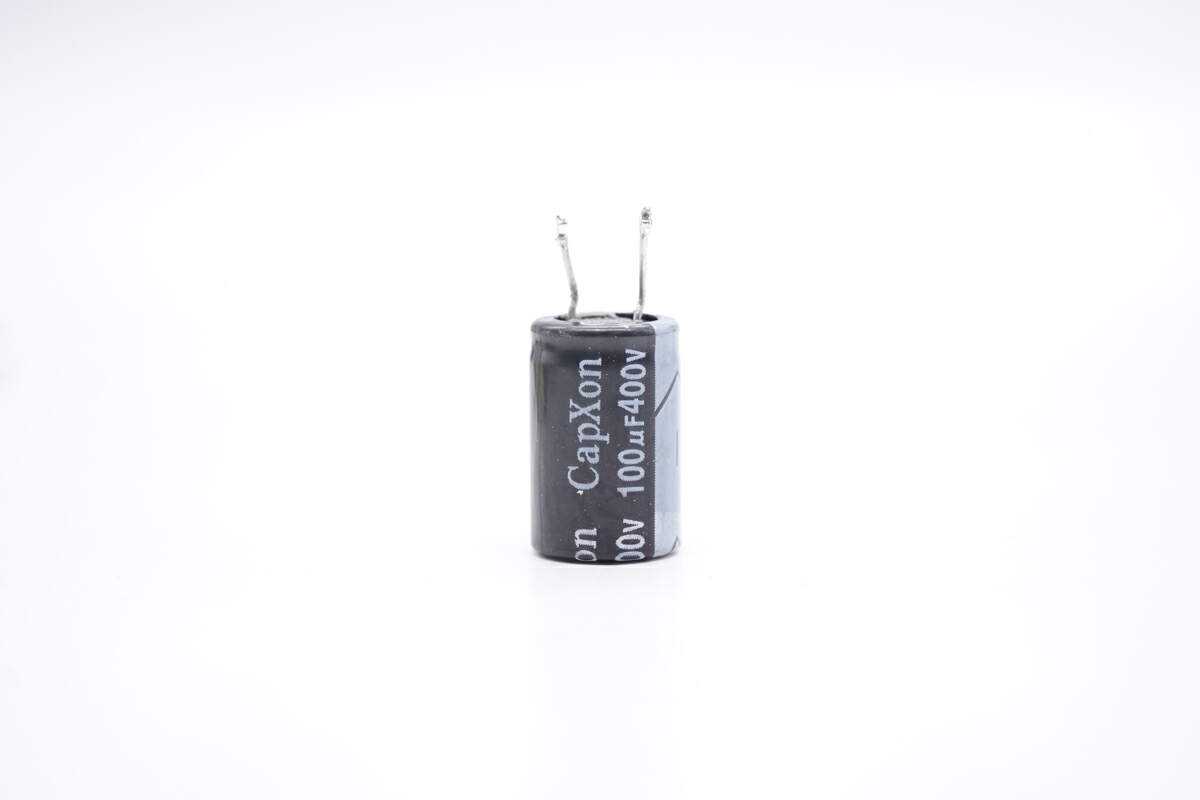

高压滤波电容来自丰宾，规格为100μF400V。

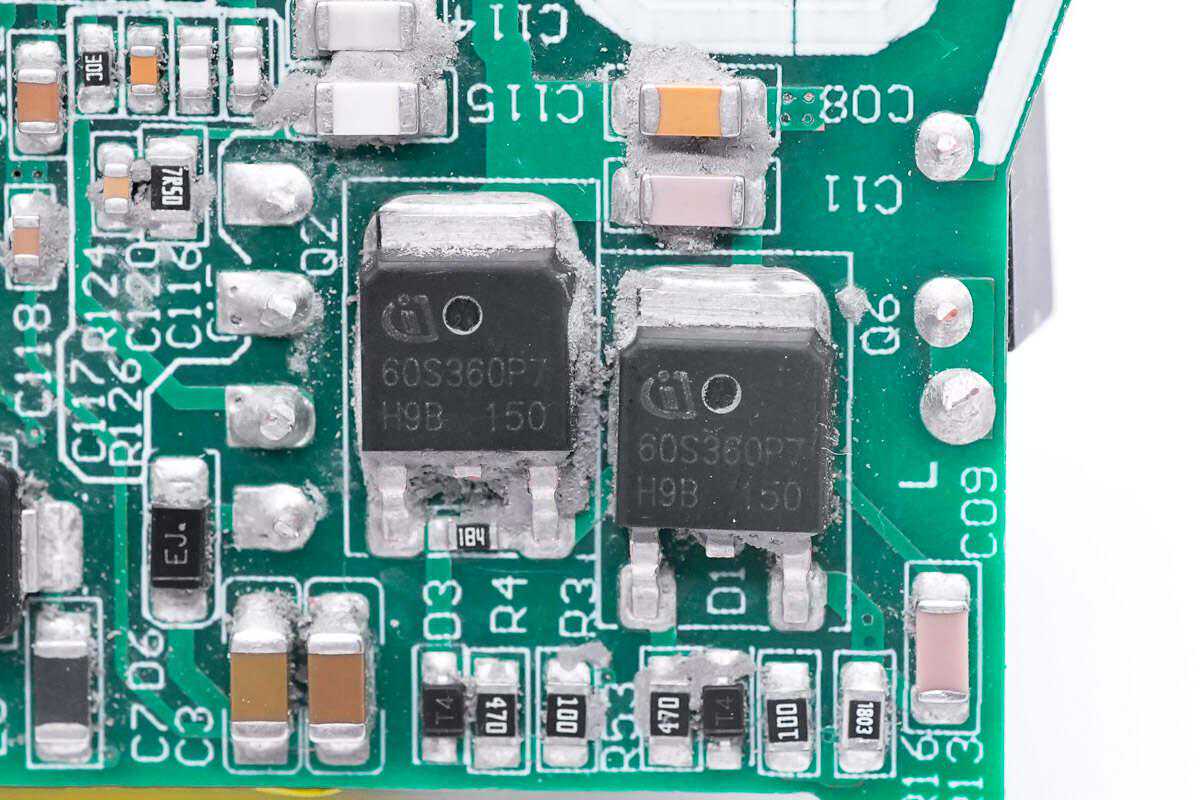

LLC开关管来自英飞凌，型号IPD60R360P7S，为CoolMOSP7系列，是一颗650V耐压的NMOS，导阻360mΩ，采用TO252封装。

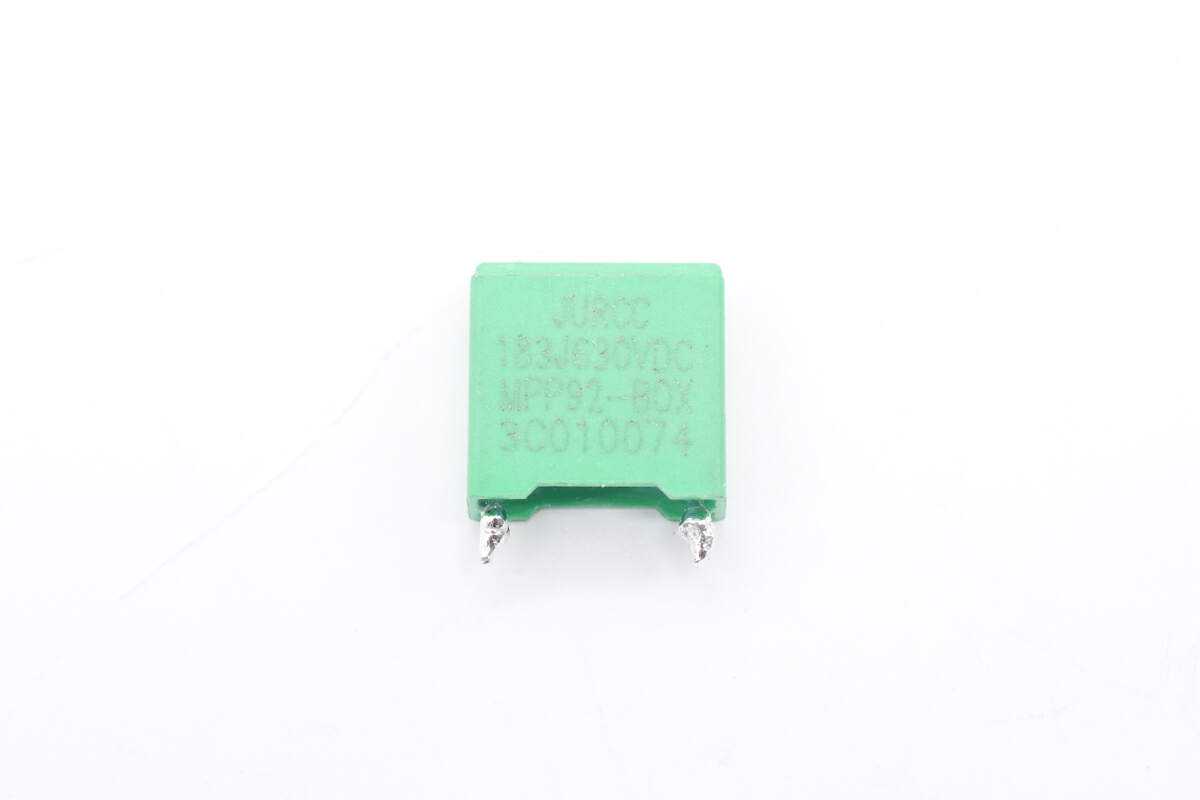

谐振电容来自捷威，为MPP92系列，规格为0.018μF630V。

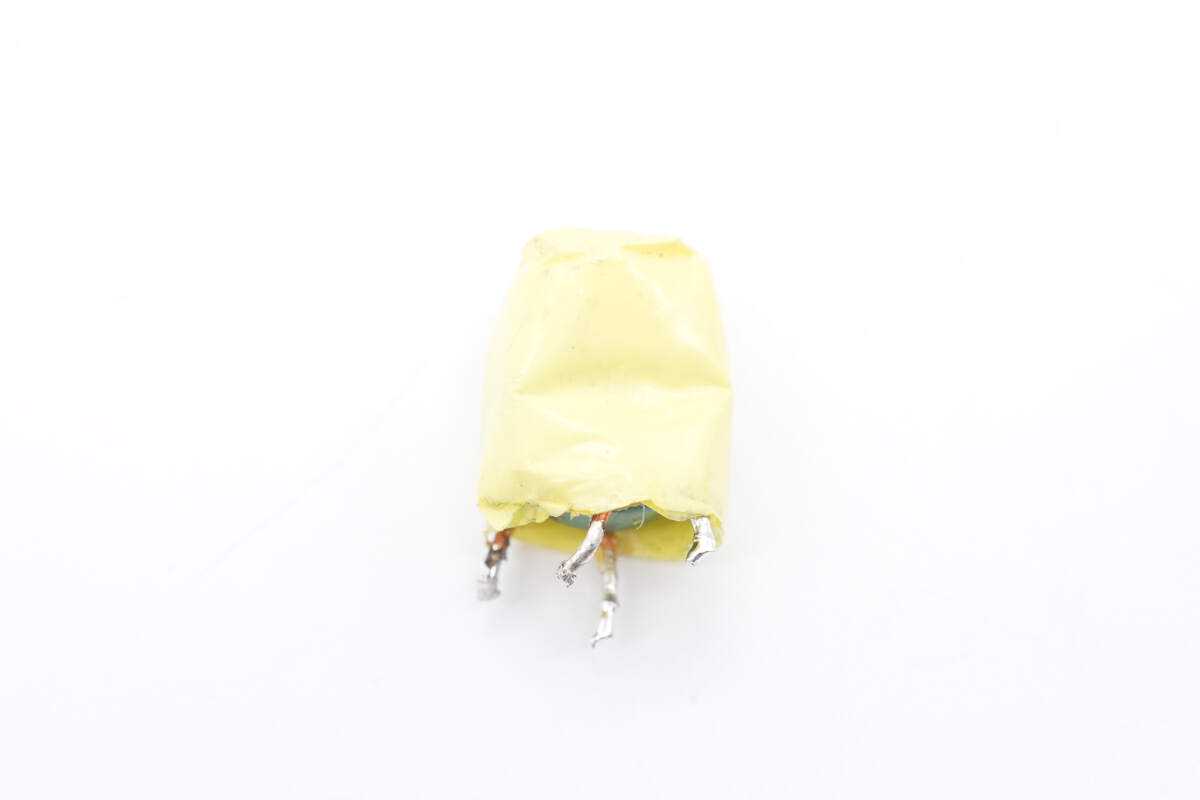

谐振电感采用胶带严密缠绕绝缘。

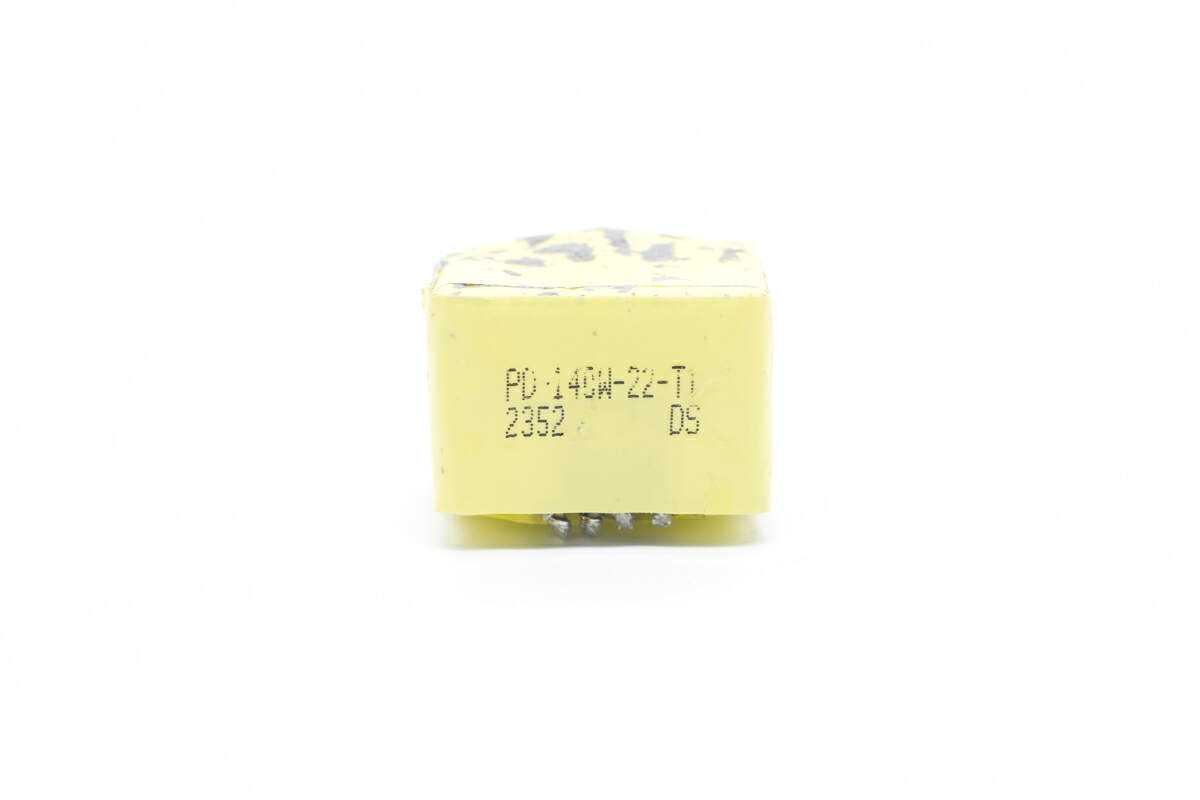

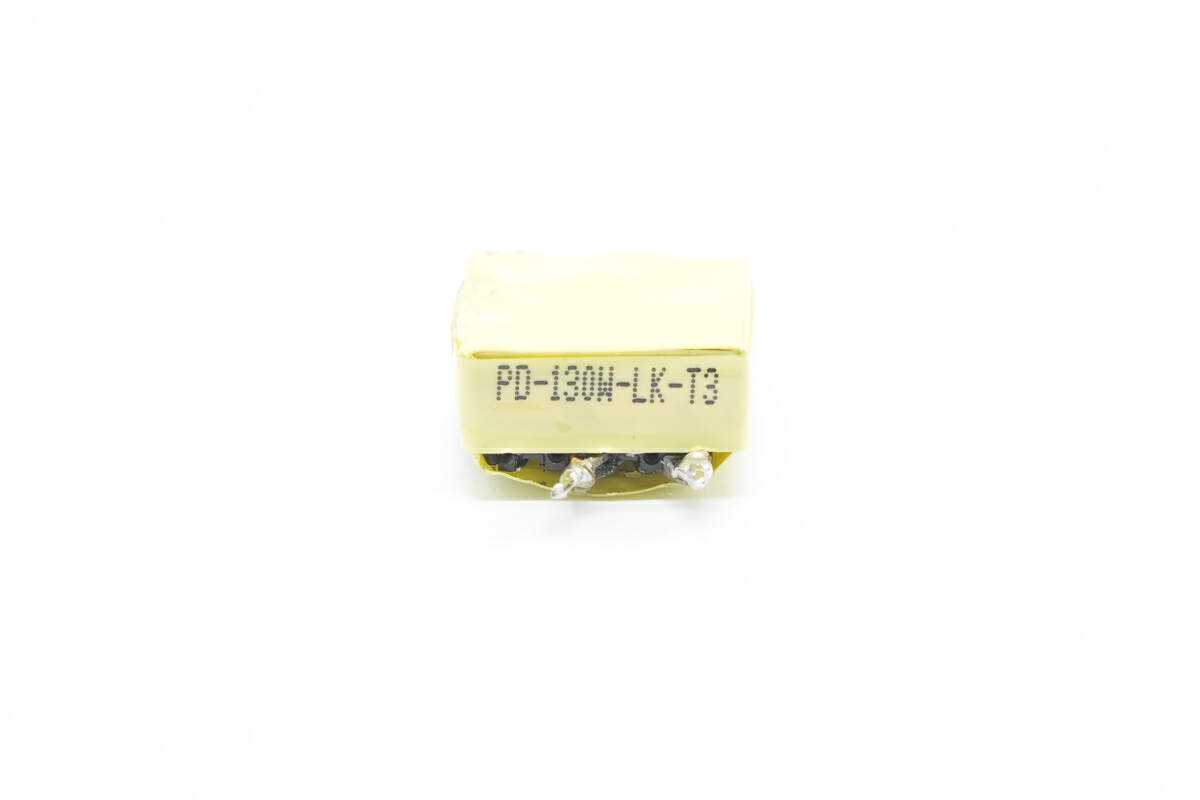

变压器也采用胶带严密缠绕绝缘，标注PD-140W字样。

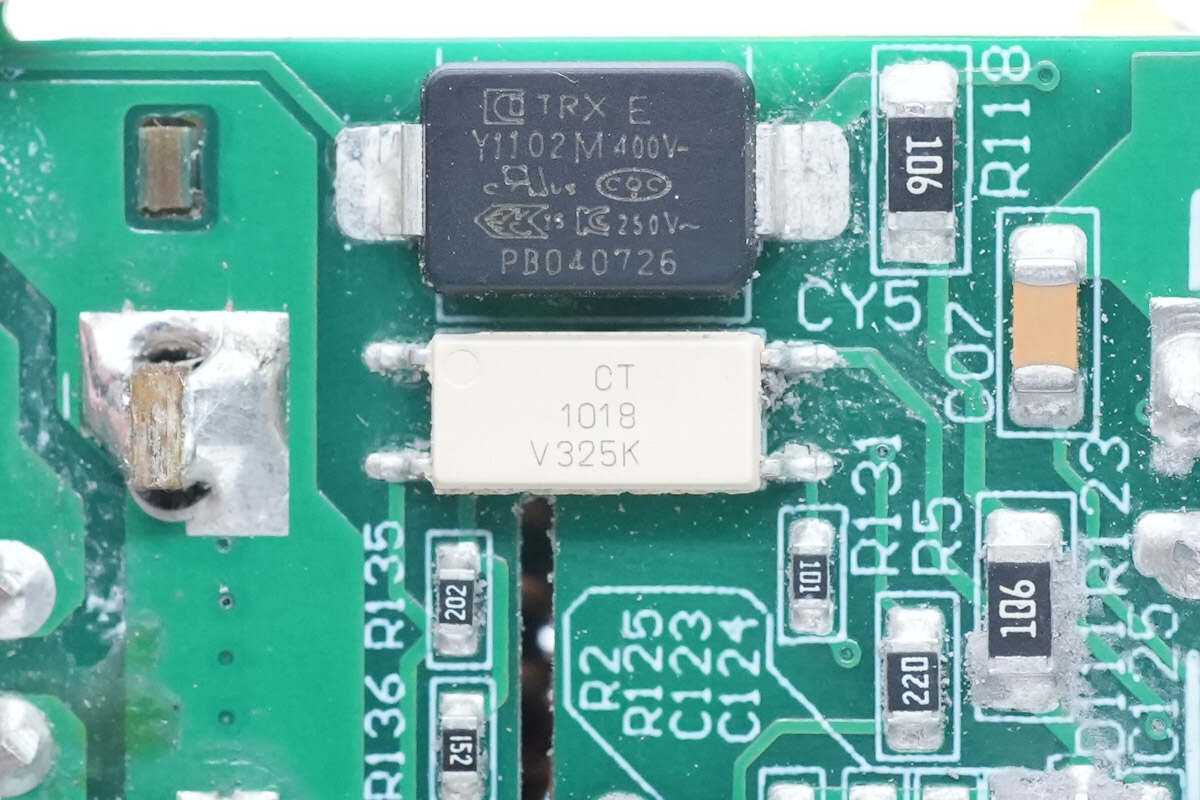

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

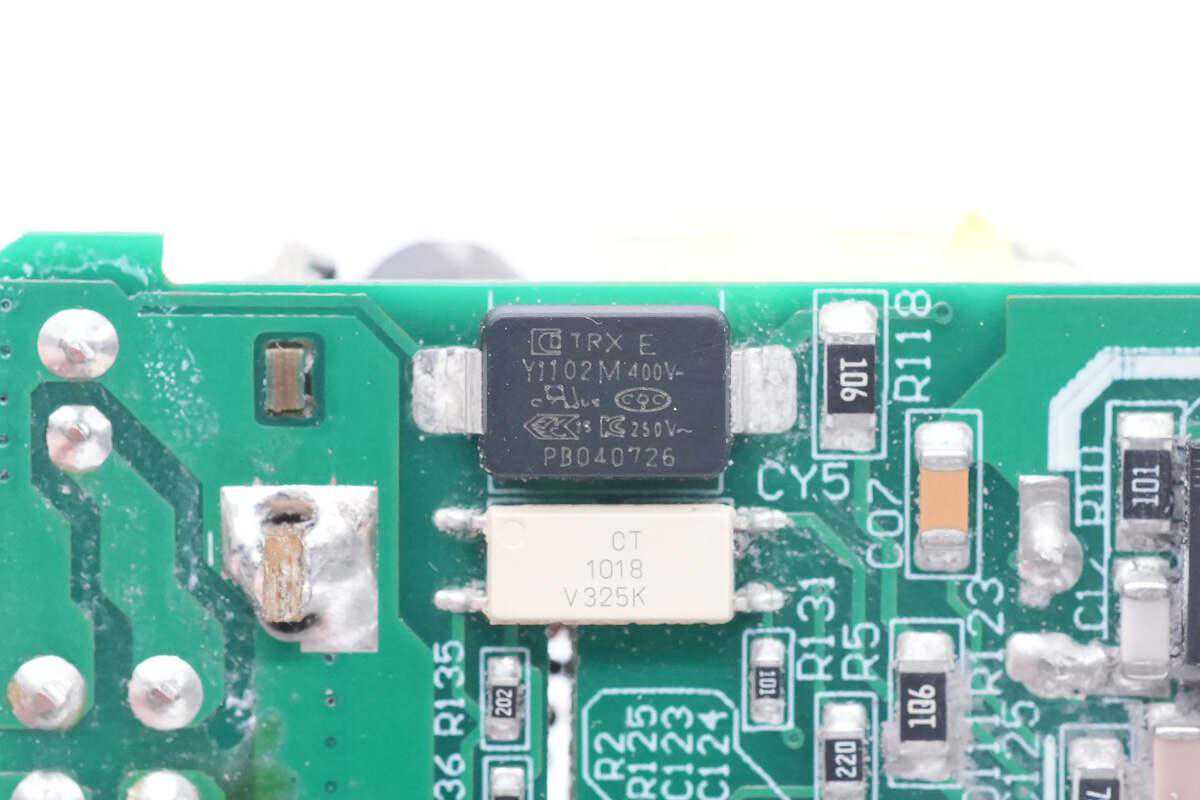

另一颗贴片Y电容同样来自特锐祥，料号相同。

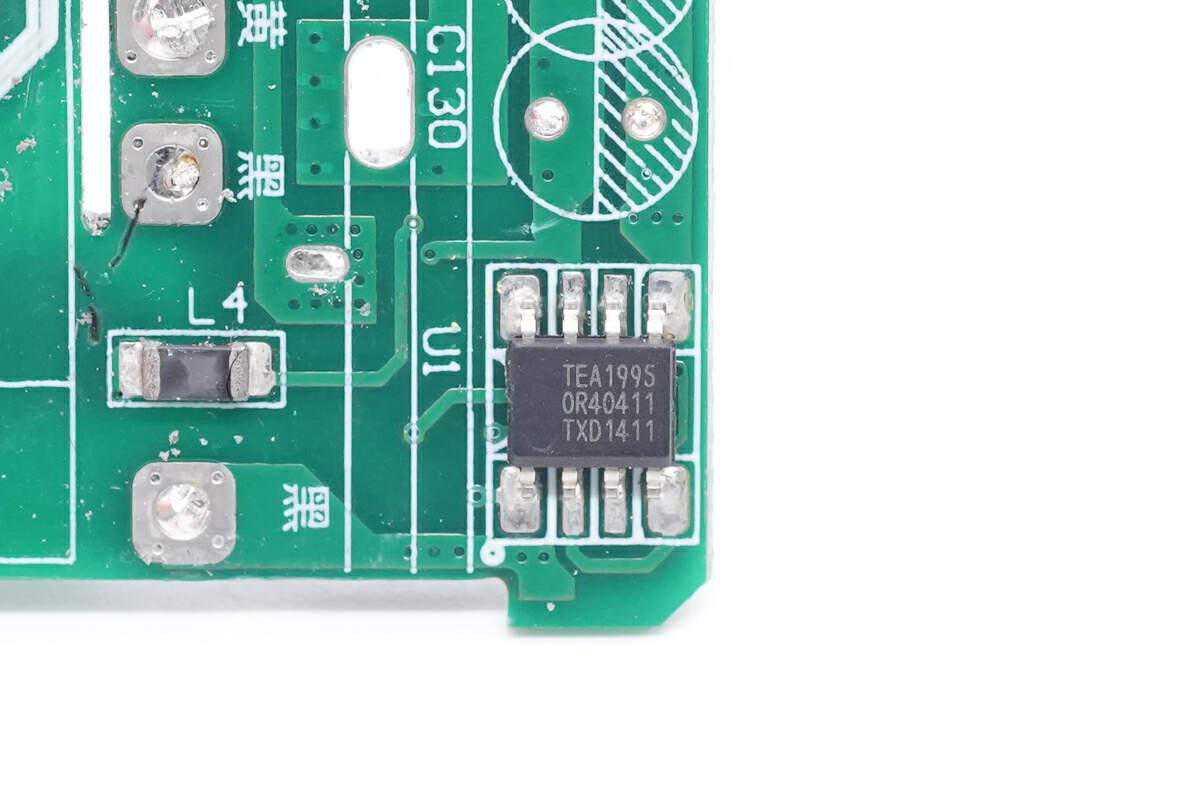

同步整流控制器来自NXP恩智浦，型号为TEA1995，其内置两个独立的同步整流驱动器用于LLC架构开关电源的同步整流，外围元件精简，支持38V工作电压，能够满足的28V输出。

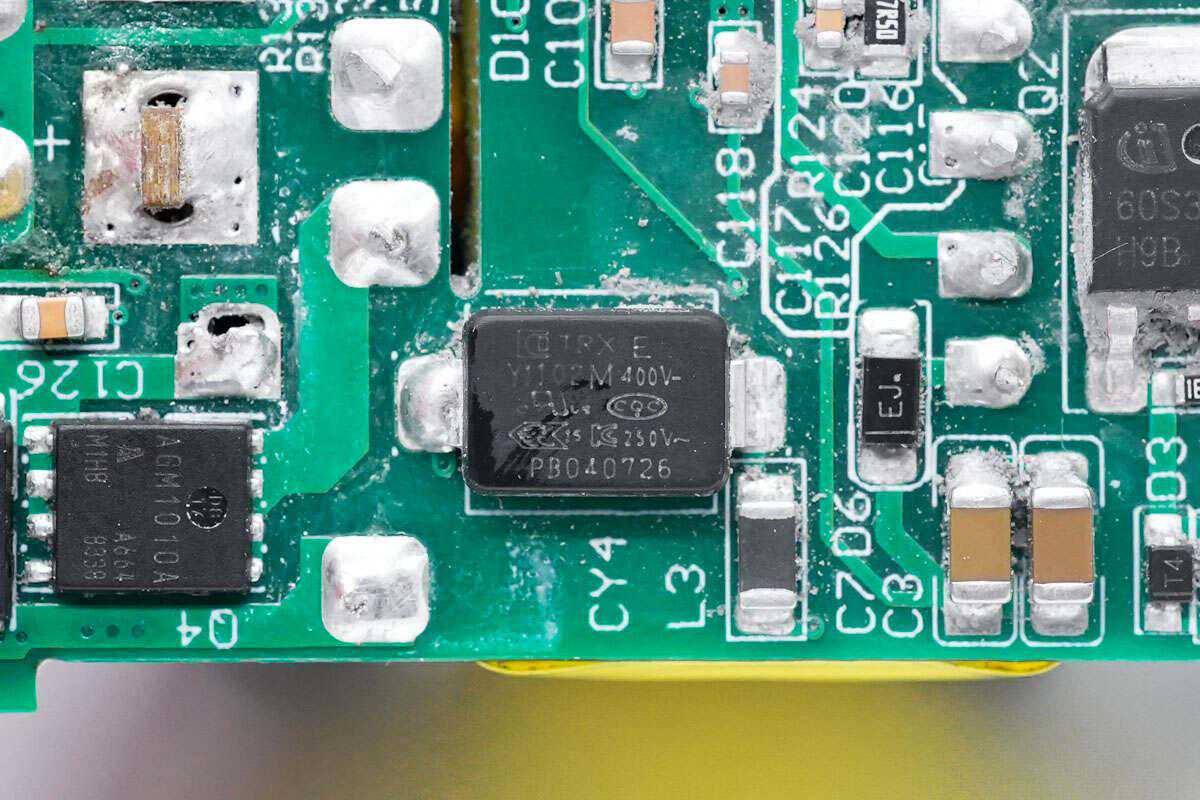

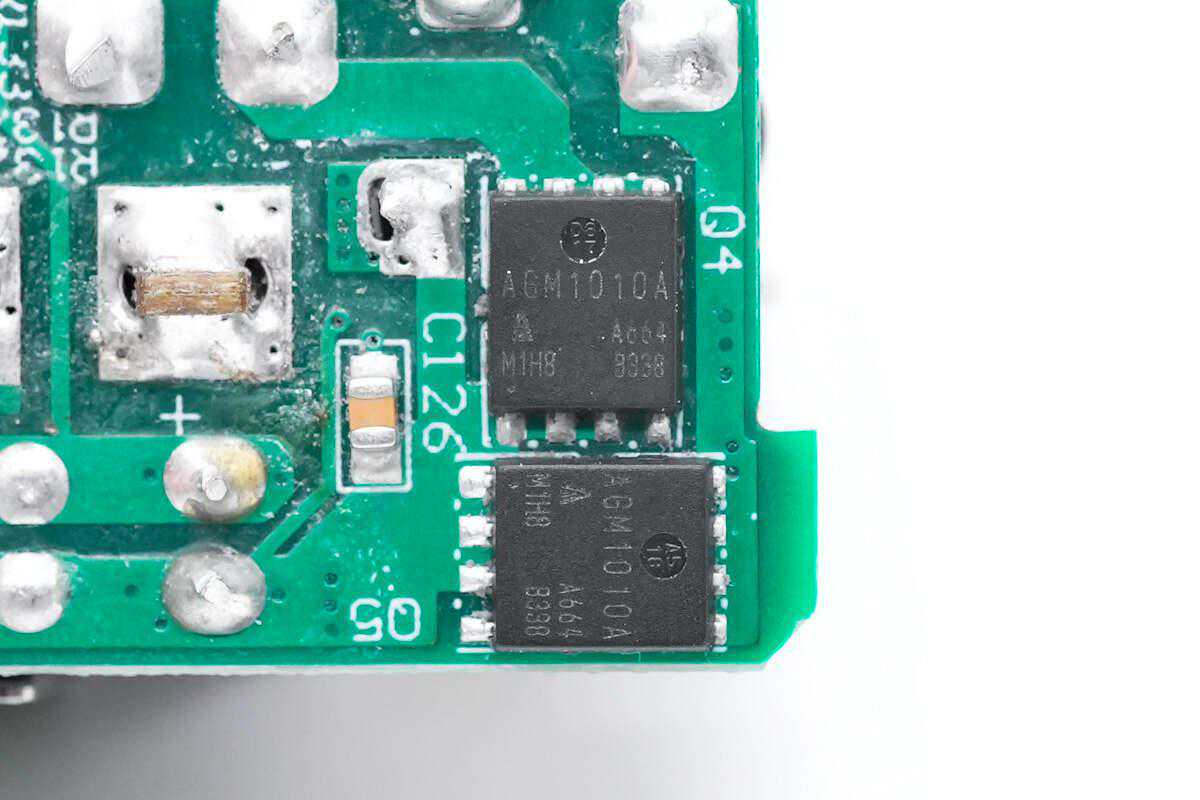

同步整流管来自芯控源，型号AGM1010A，NMOS，耐压100V，导阻7.5mΩ，采用DFN5*6封装。
输出端焊接降压输出小板，滤波固态电容和滤波电感。

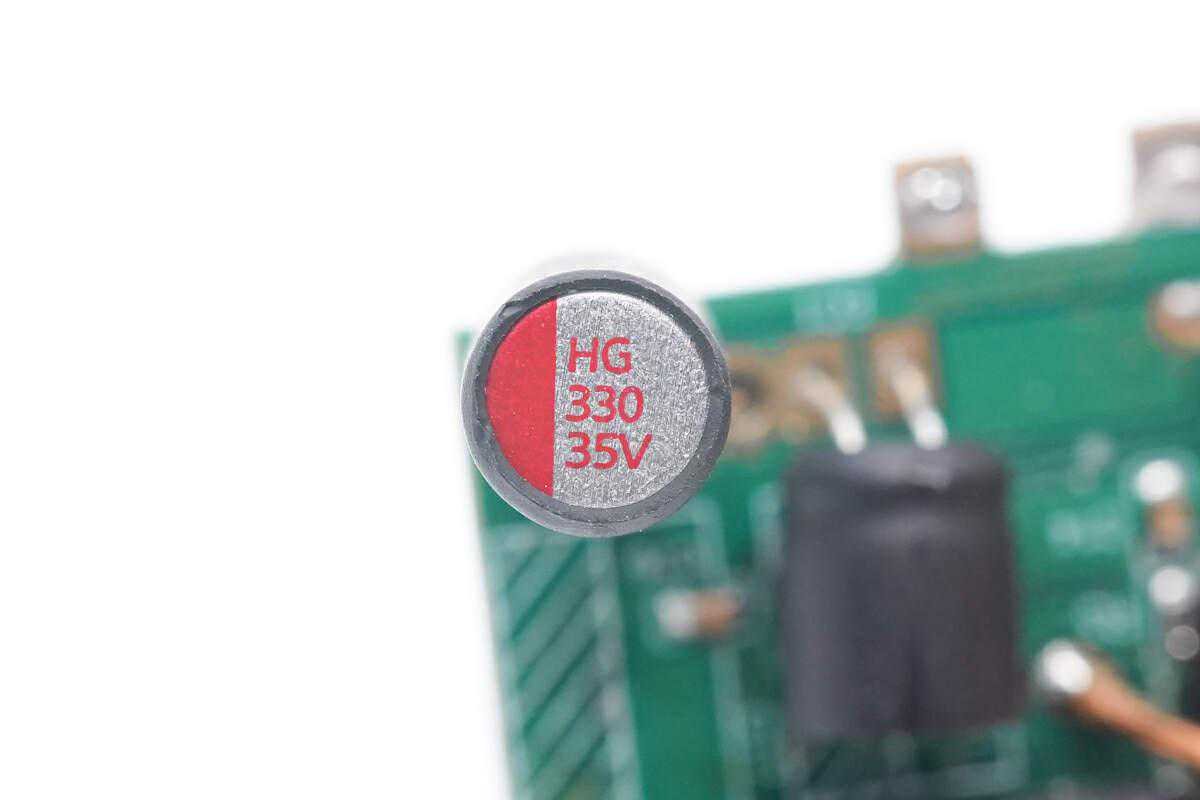

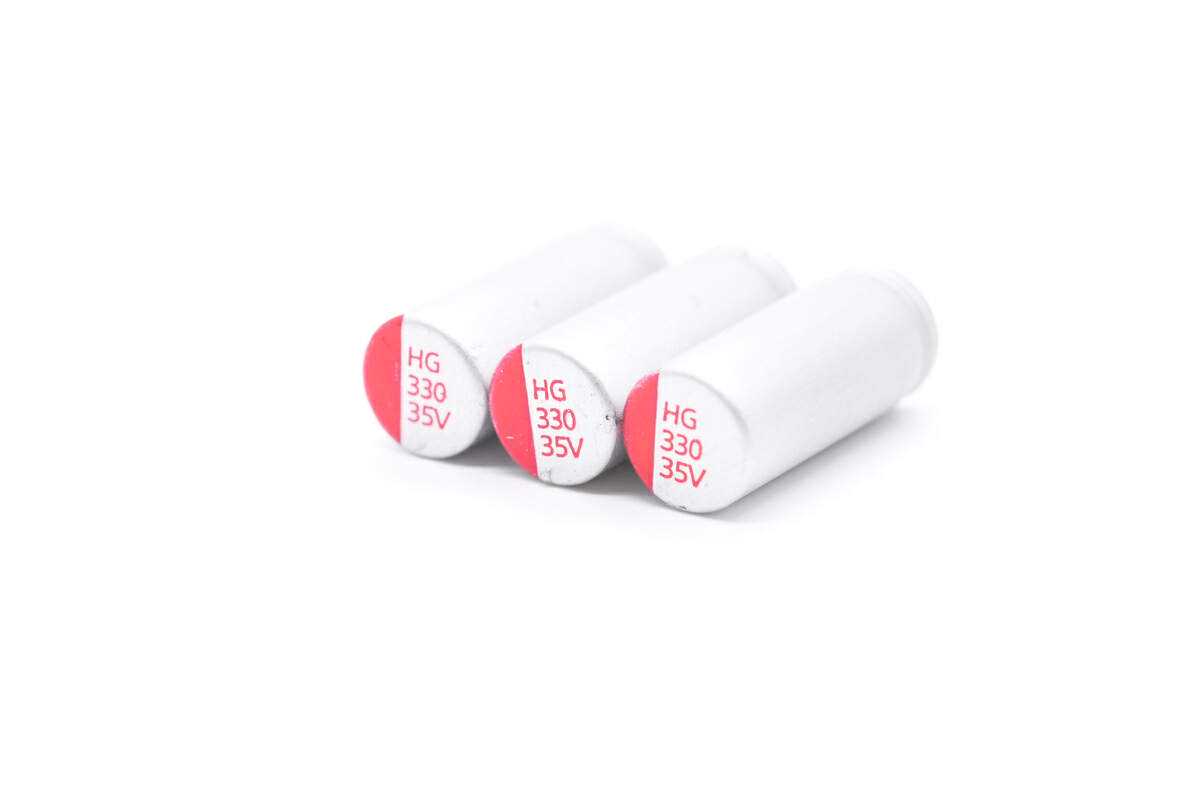

三颗输出滤波电容规格均为330μF35V。

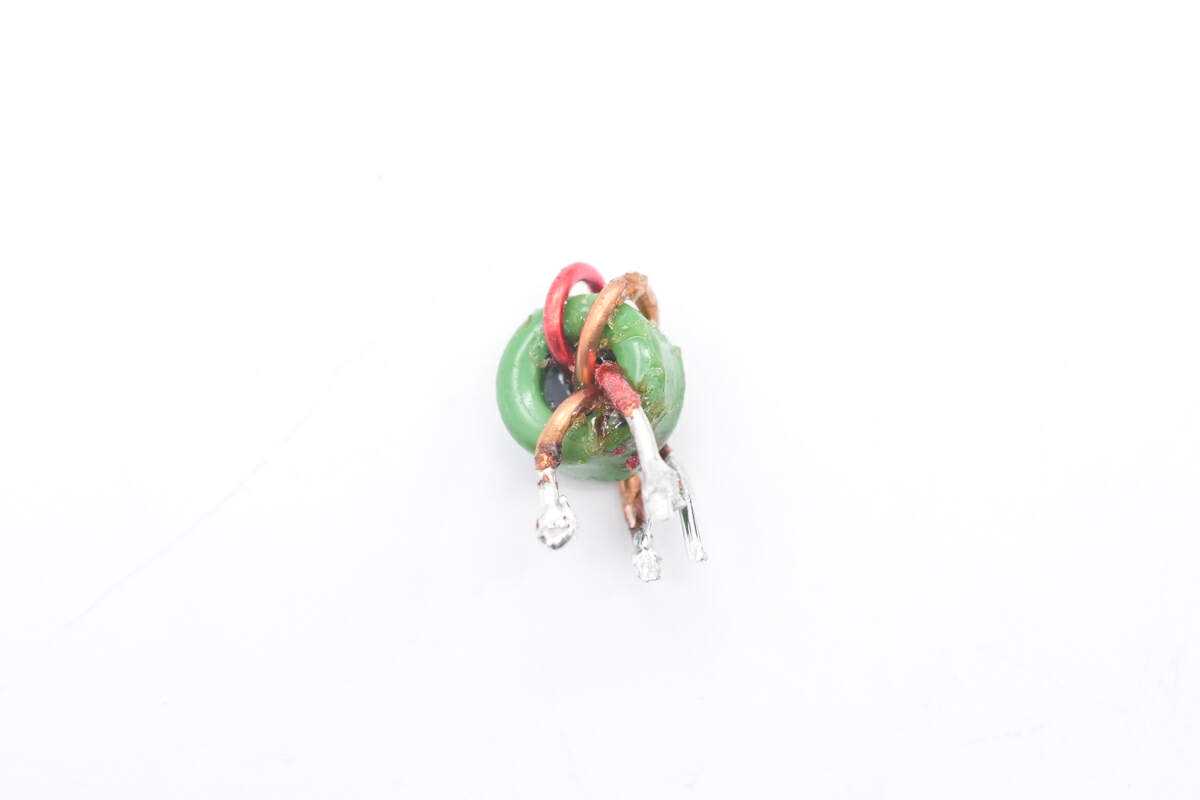

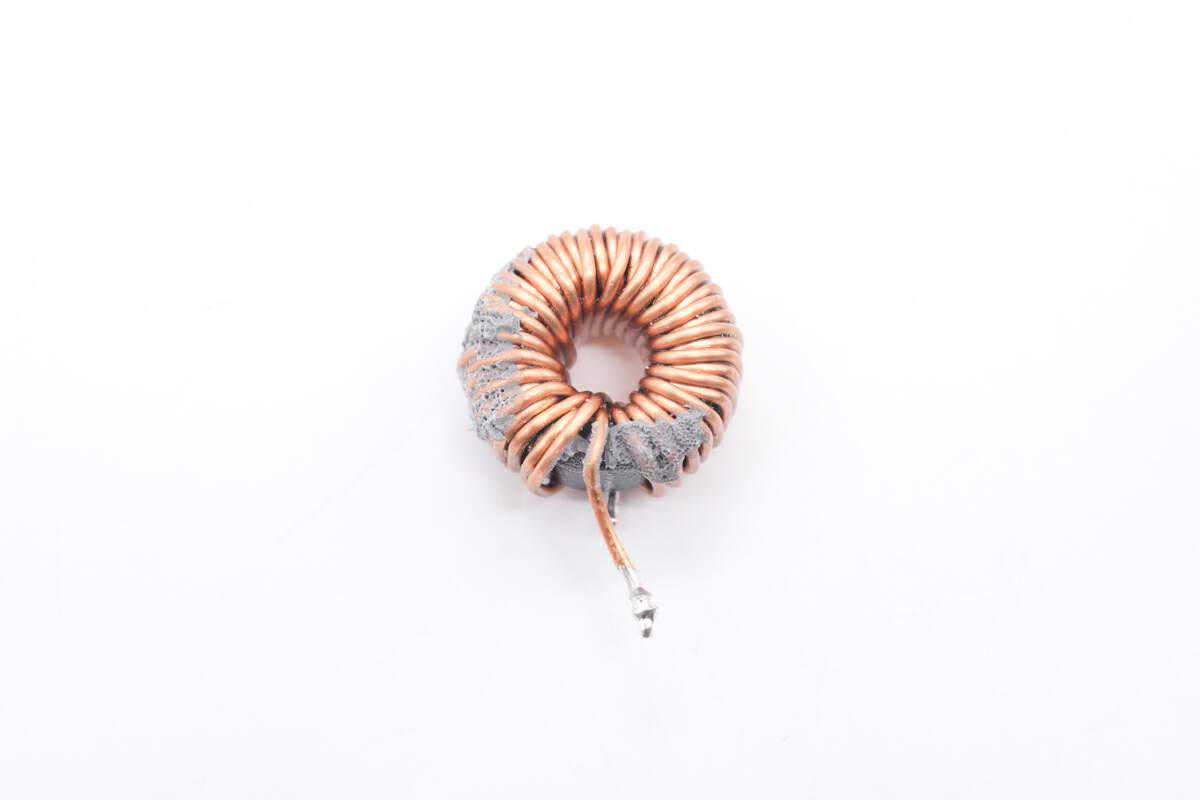

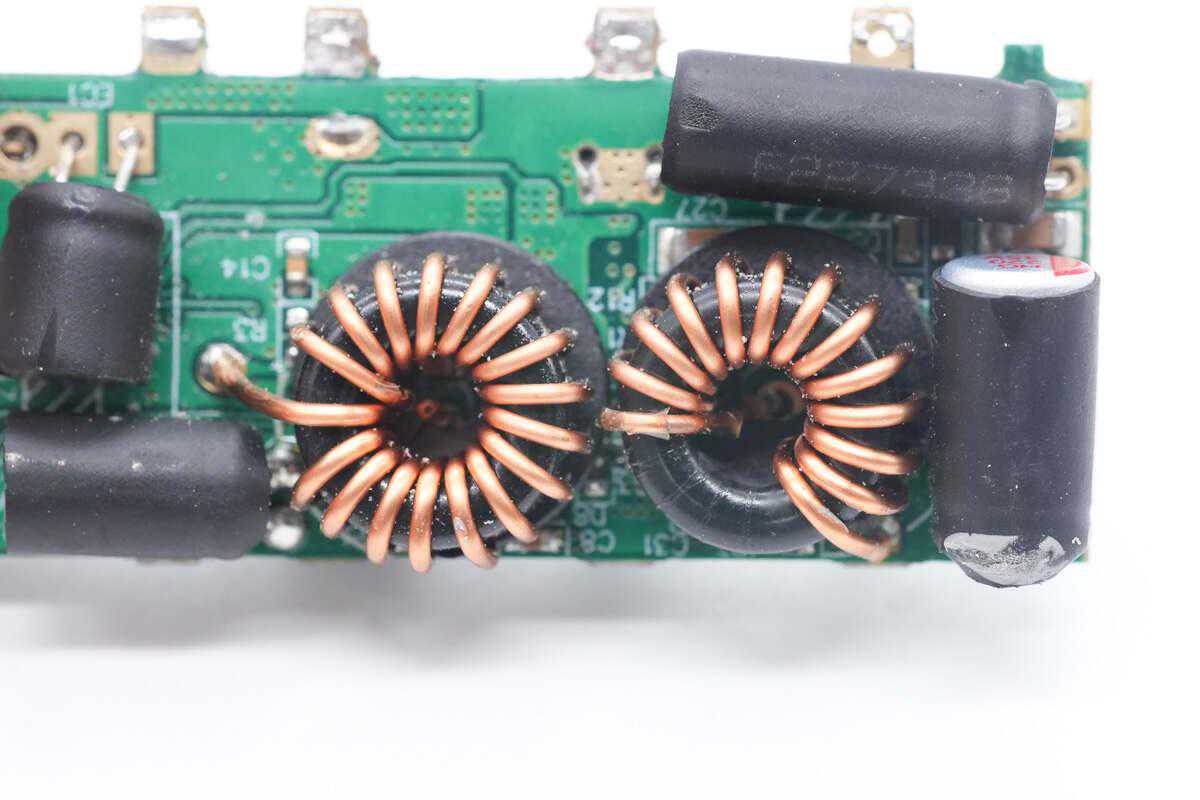

磁环滤波电感特写。

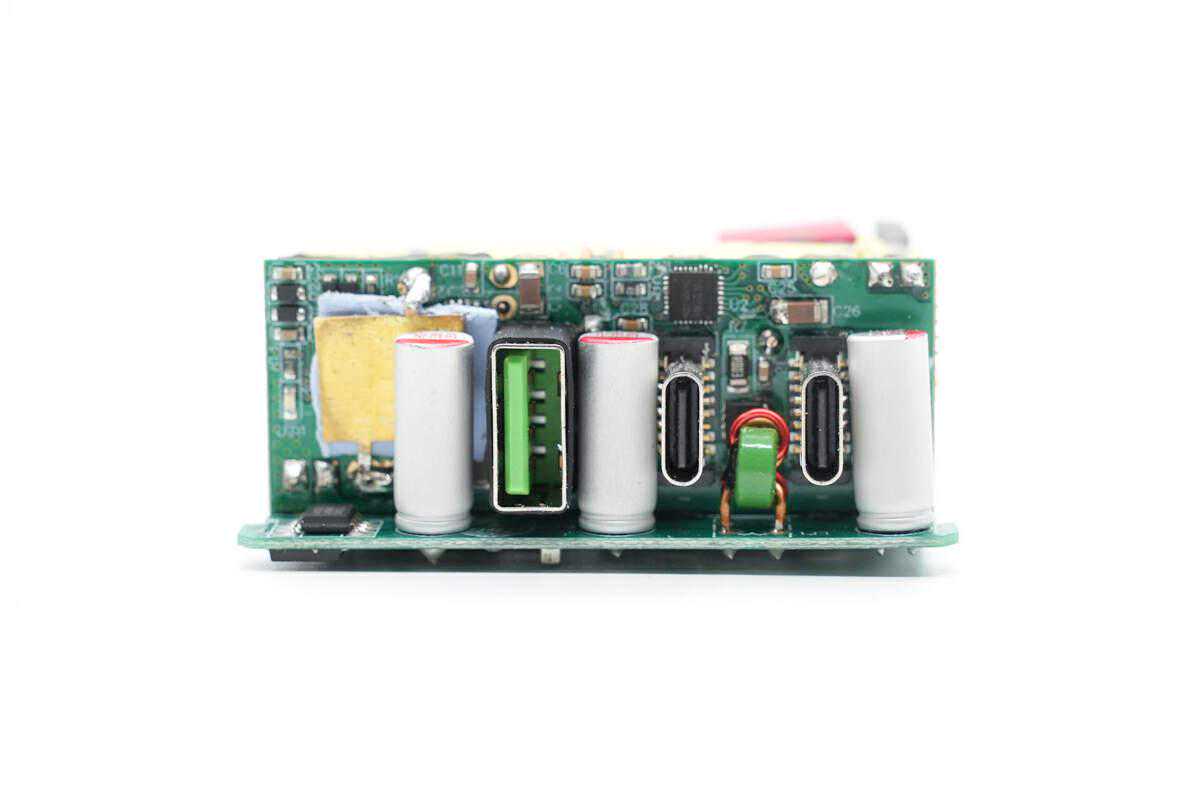

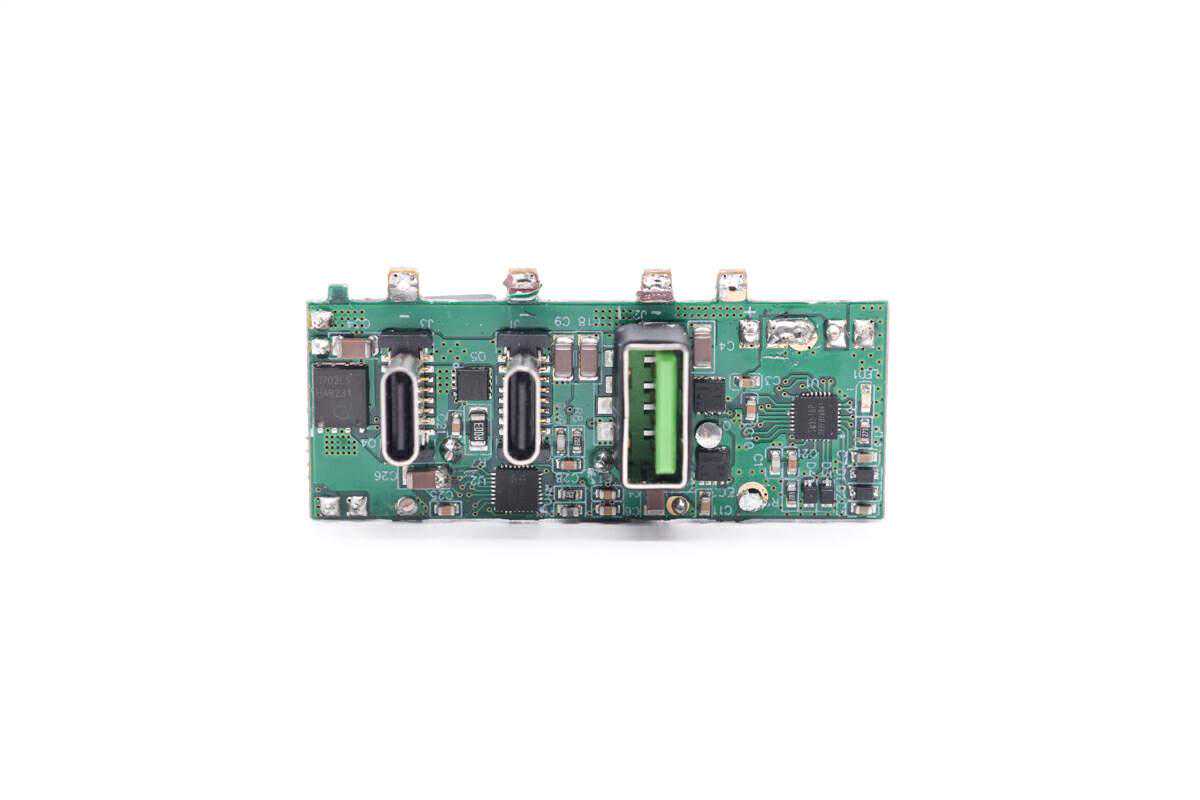

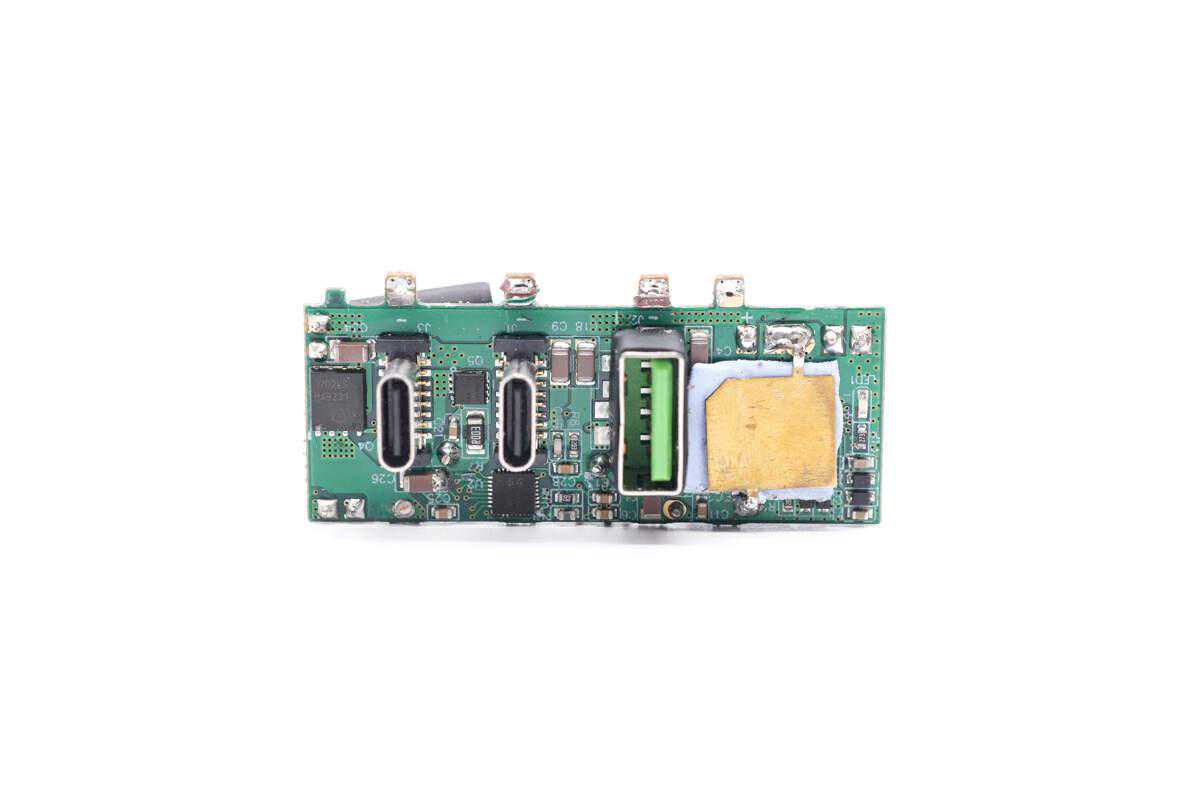

降压小板正面焊接降压协议芯片，降压MOS管，USB-C母座和USB-A母座。在右侧焊接固定一小片黄铜散热片，下方为导热垫。
在黄铜散热片下方焊接一颗降压协议芯片和两颗MOS管。

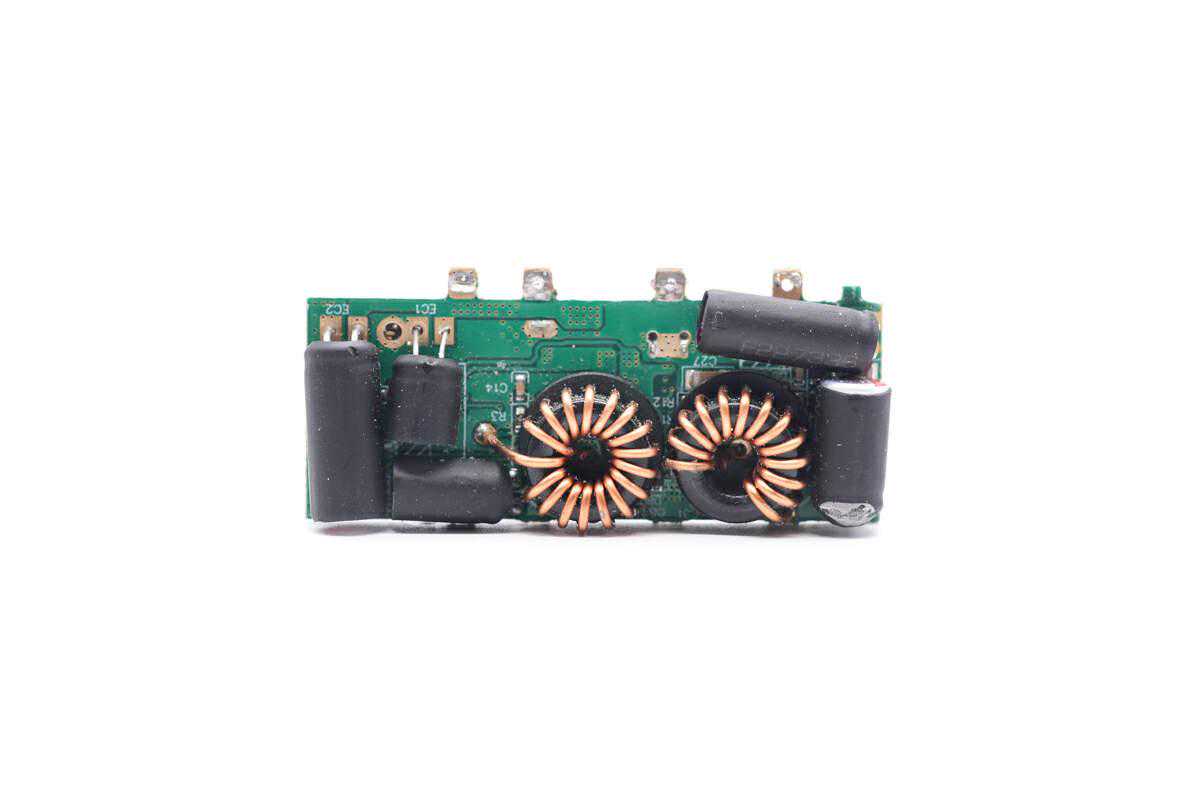

降压小板背面焊接两颗降压电感和滤波电容。电感和电容均外套热缩管绝缘。

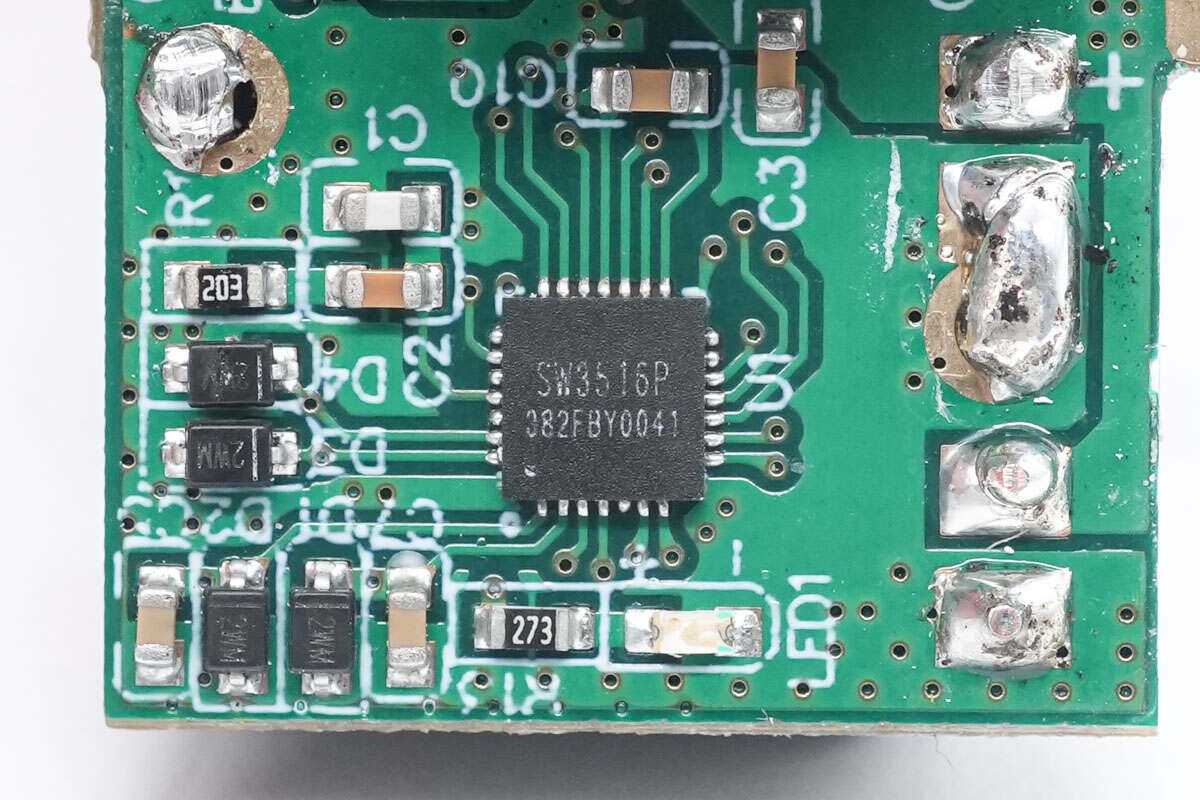

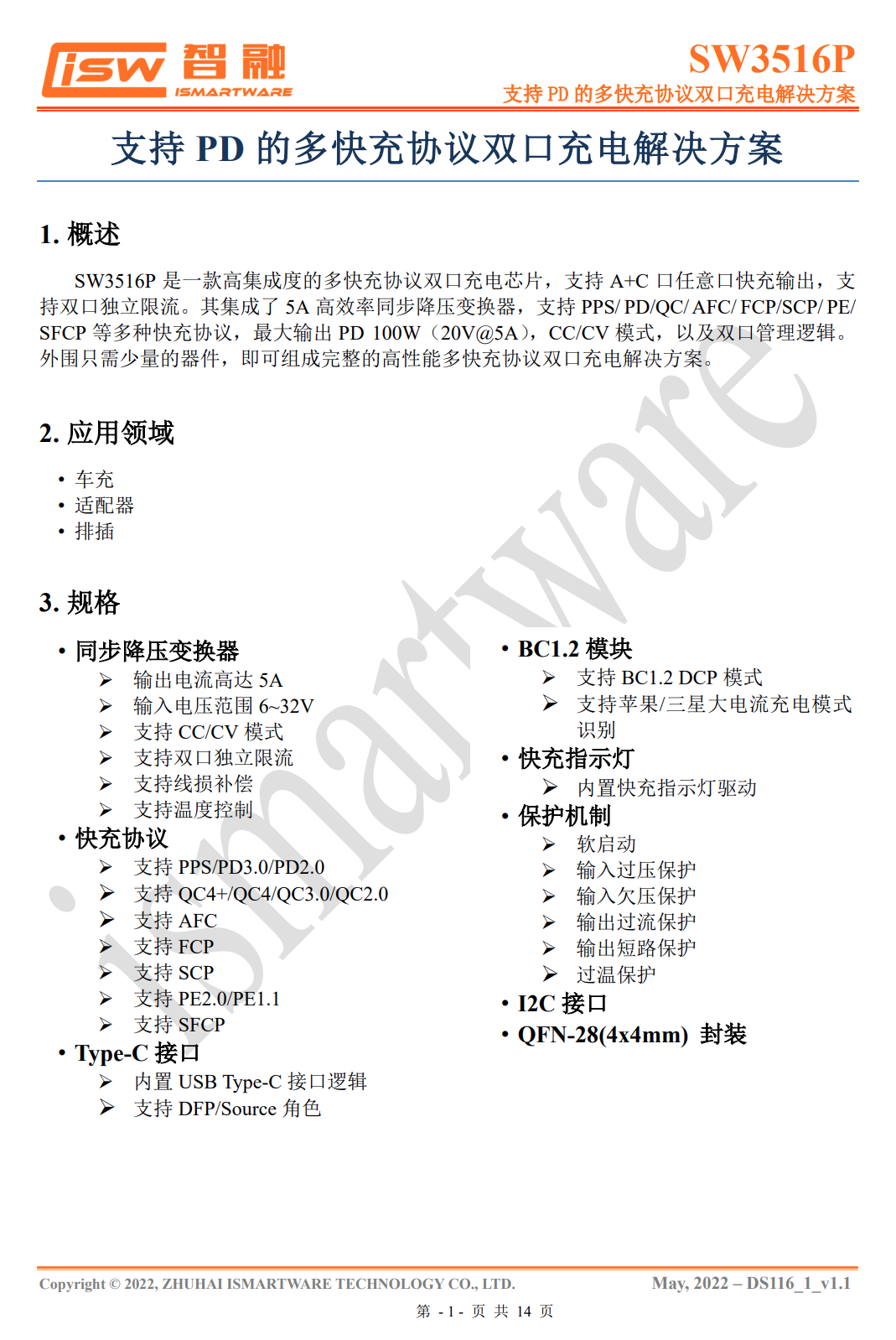

USB-C1和USB-A接口降压协议IC采用智融SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
智融SW3516P详细资料。
充电头网拆解了解到，智融SW3516P此前还被闪极100W3C1A氮化镓充电器、公牛67W3C1A山峰安全快充插座、魅族PANDAER67W2C1A氮化镓变速箱潮充、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。
同步降压开关管来自芯控源，型号AGM403AP，NMOS，耐压40V，导阻2.7mΩ，采用*3.3封装。
输入滤波电容规格为330μF35V。

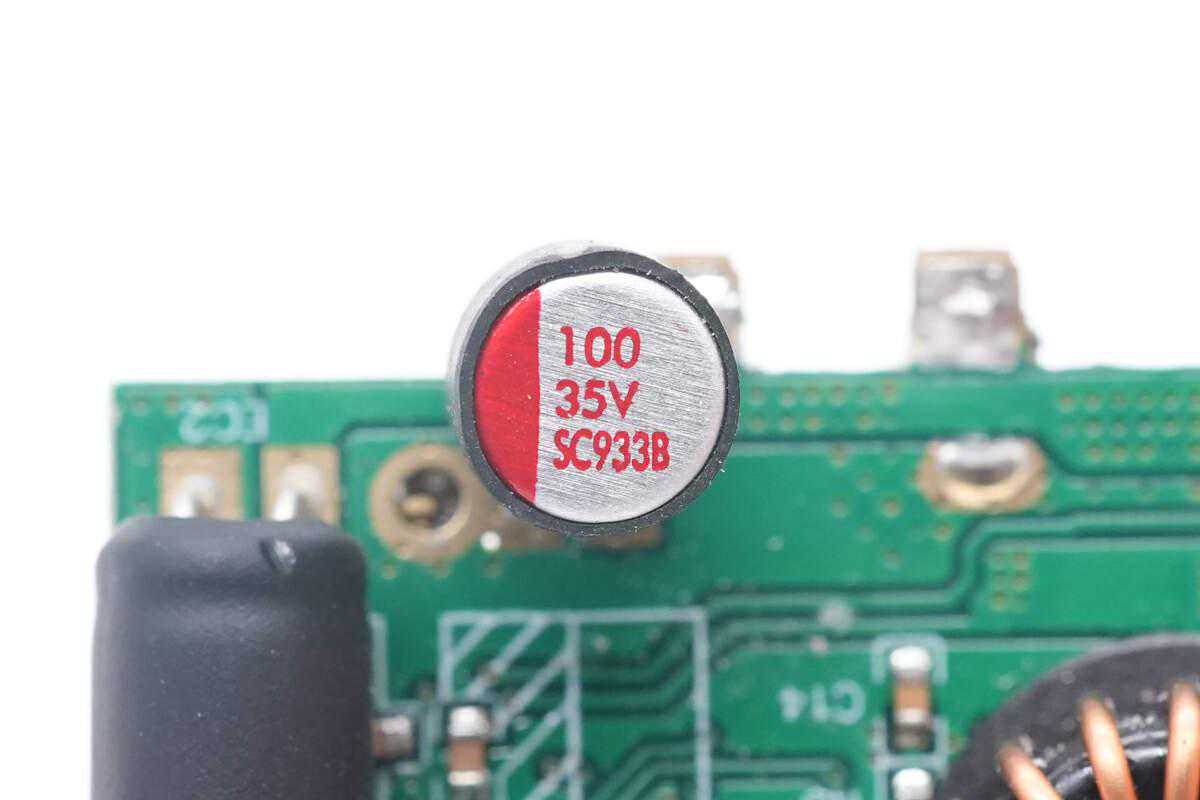

另一颗滤波电容规格为100μF35V。

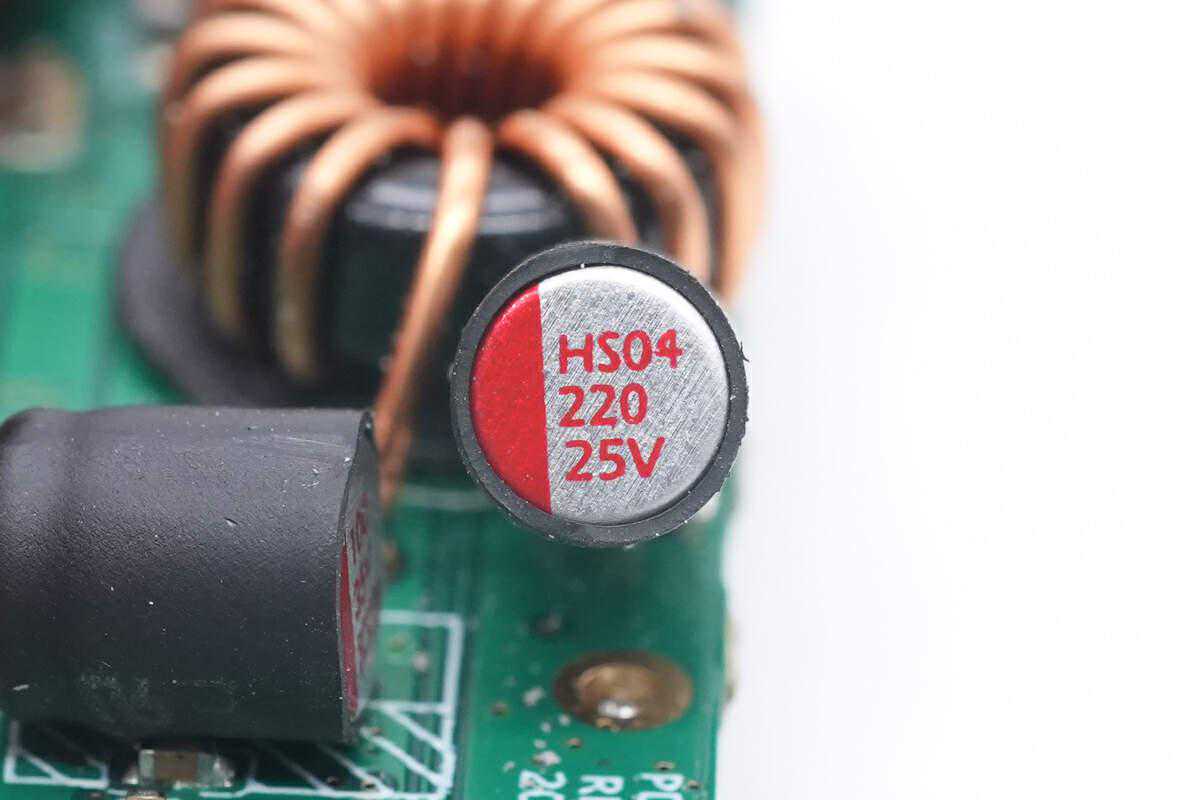

输出滤波电容规格为220μF25V。
两颗降压电感采用磁环绕制，底部设有青稞纸绝缘。

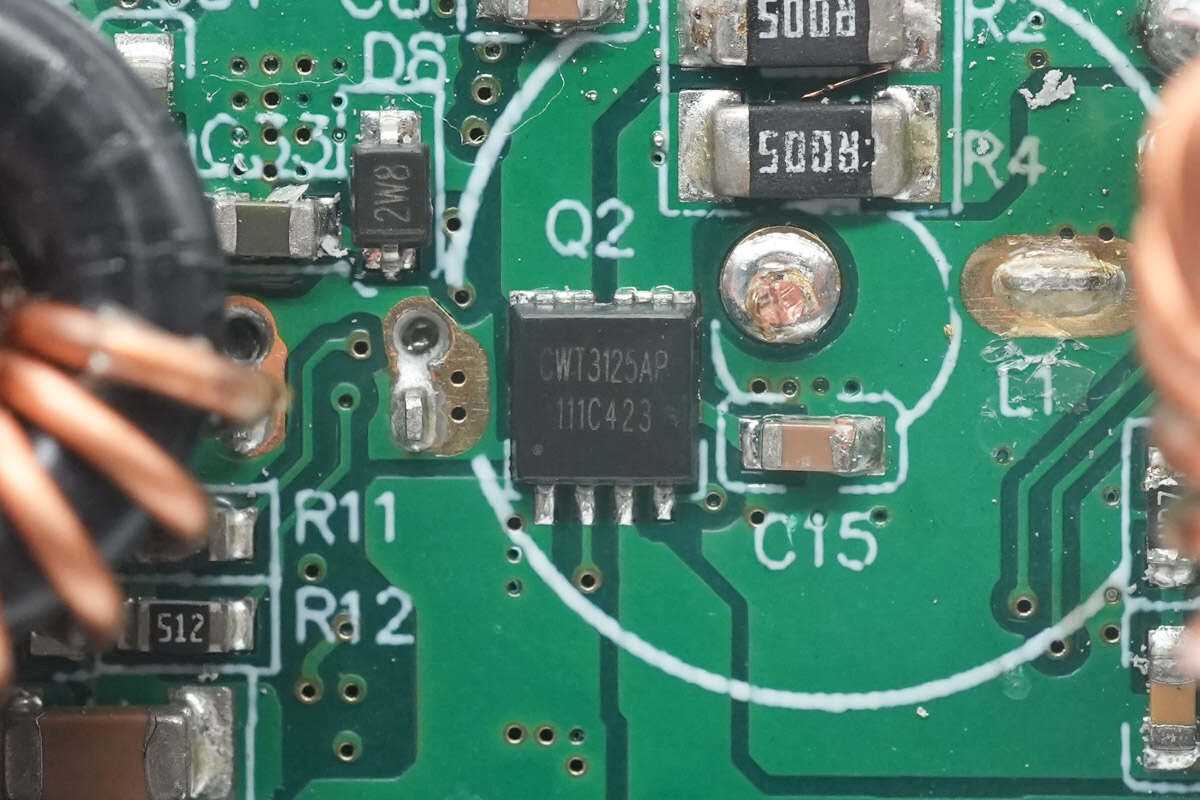

用于USB-C1和USB-A口的VBUS开关管来自禾纳，型号为CWT3125AP，双NMOS管，耐压30V，导阻8.5mΩ，用于两个接口的输出控制。

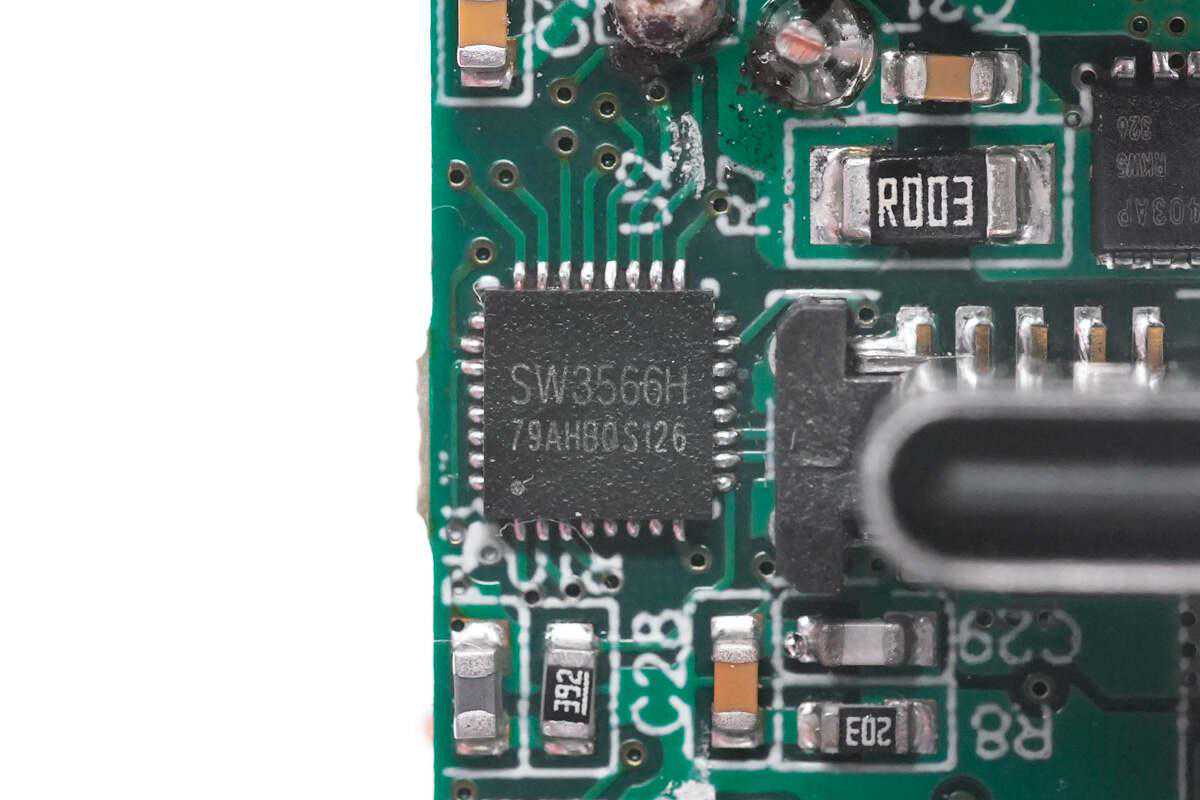

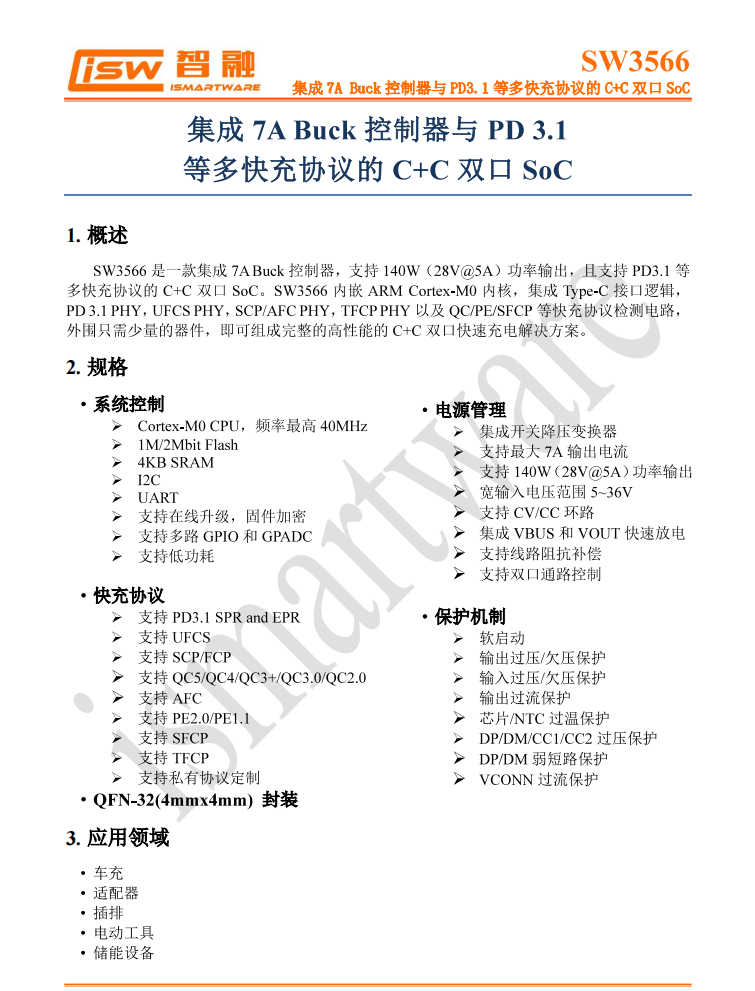

充电器USB-C2接口使用智融SW3566降压控制器，这颗芯片是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。
充电头网拆解了解到，智融SW3566此前还被安克65W2C1A氮化镓充电器、公牛240W3C1A氮化镓桌面充电器、绿联300W4C1A五口PD氮化镓快充充电器、今翔140W3C1A氮化镓快充充电器、古石188W多口桌面充电器、TOMAX拓玛140W3C1A氮化镓充电器等产品采用，芯片性能质量获客户一致认可。
相关阅读：
通过官方认证，智融多口充旗舰芯SW3566来袭
智融推出支持28V5A快充，功率140W的双C快充SOC芯片SW3566
氮化镓充电器拆解，智融旗舰芯SW3566成品量产

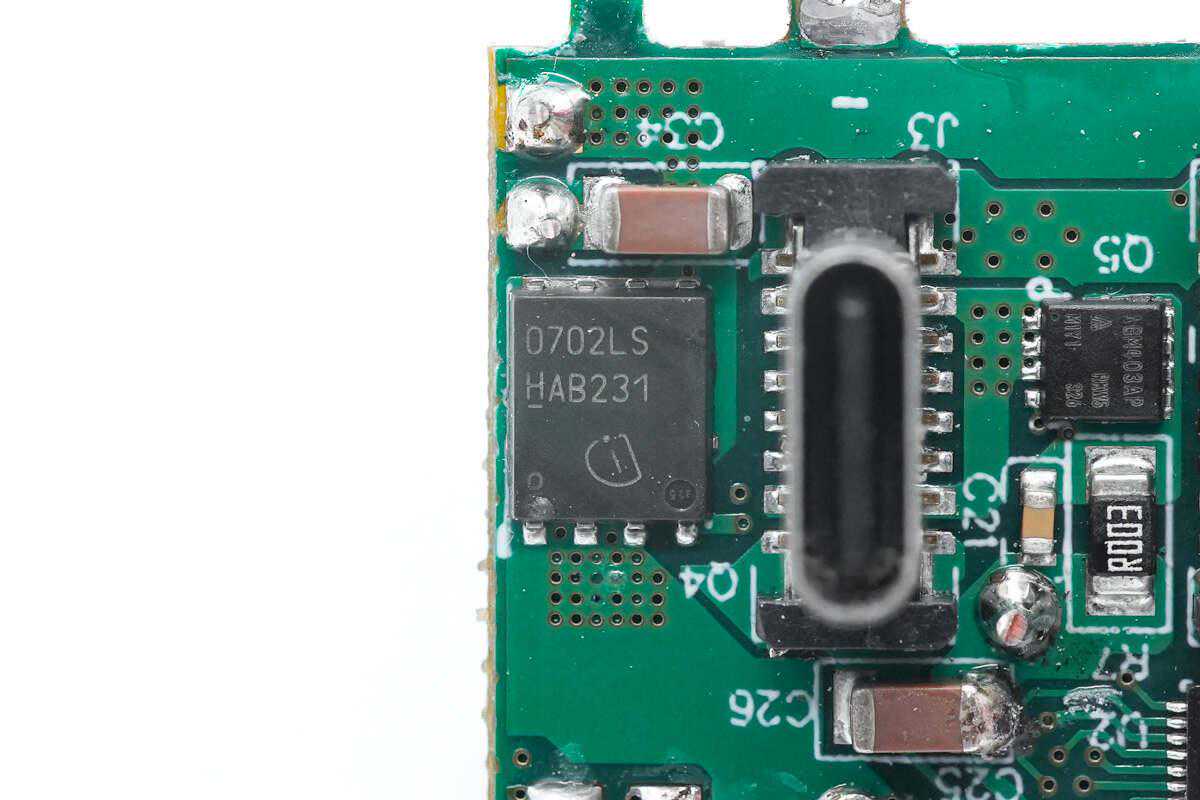

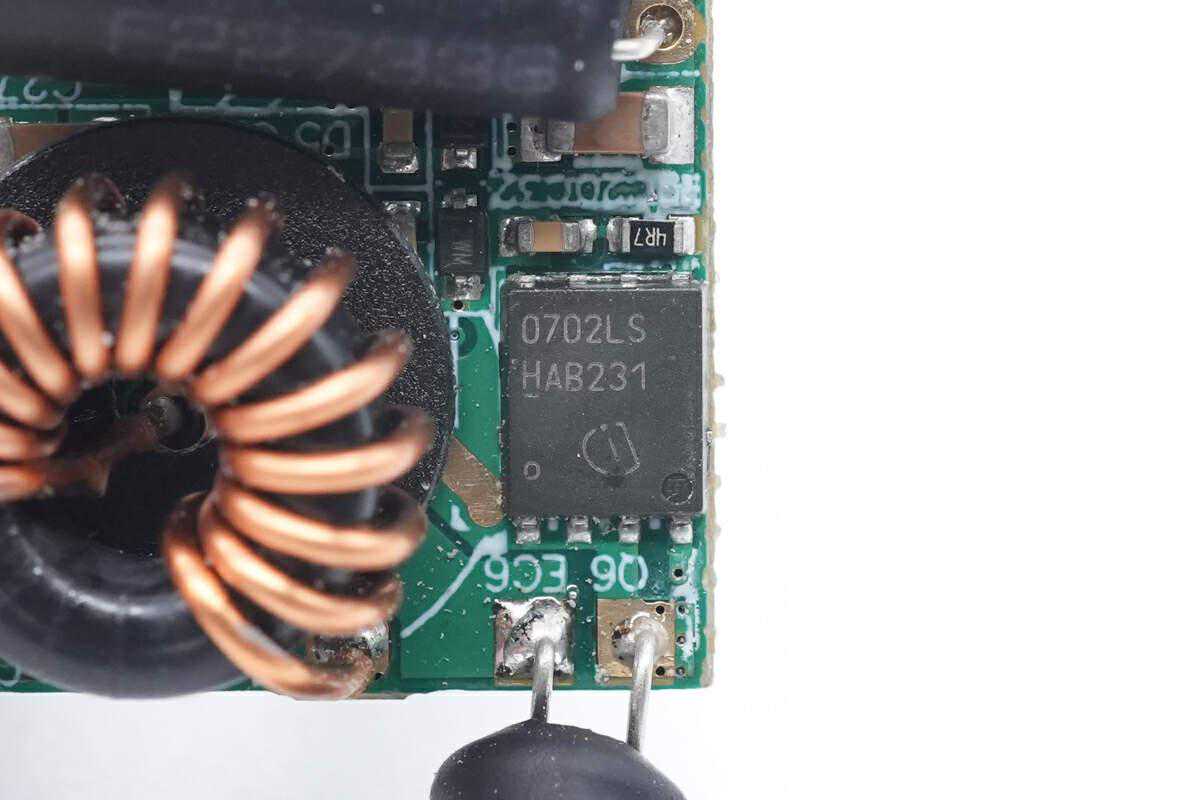

同步降压开关管来自英飞凌，型号BSC0702LS，NMOS，耐压60V，导阻2.7mΩ，采用SuperSO8封装。
另一颗同步降压管型号相同。

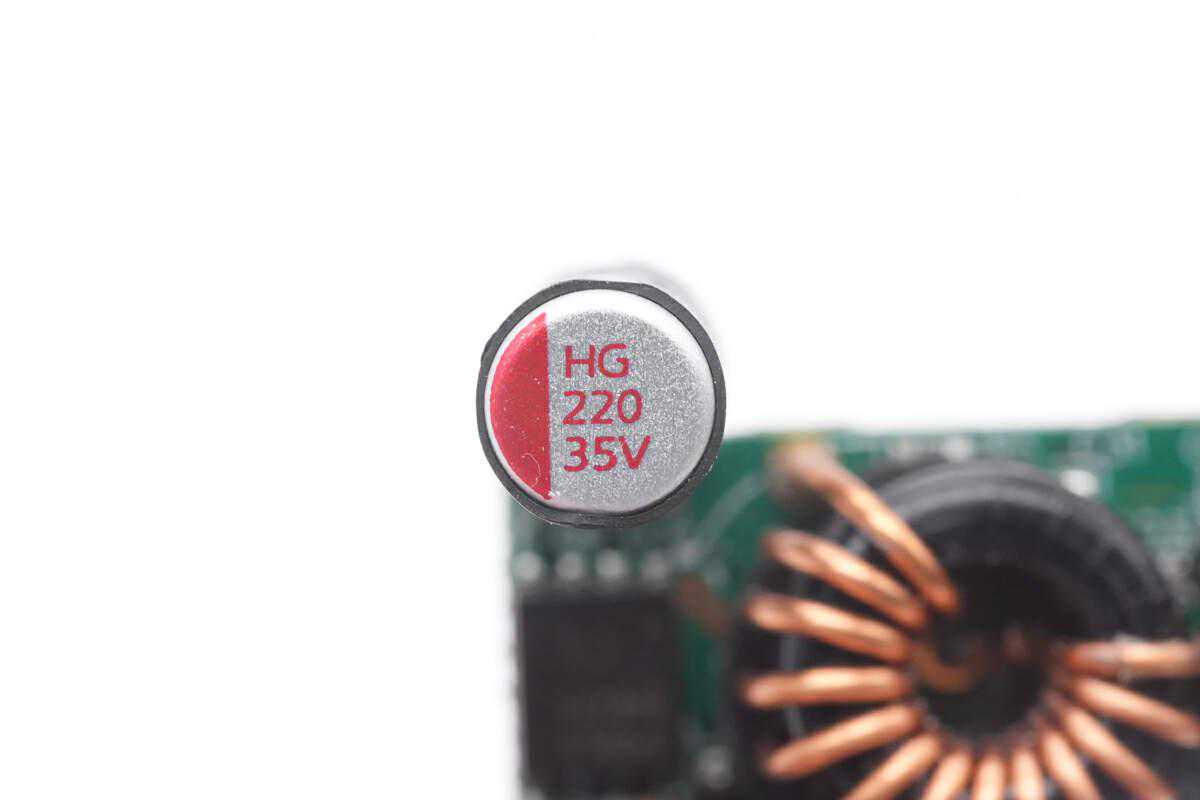

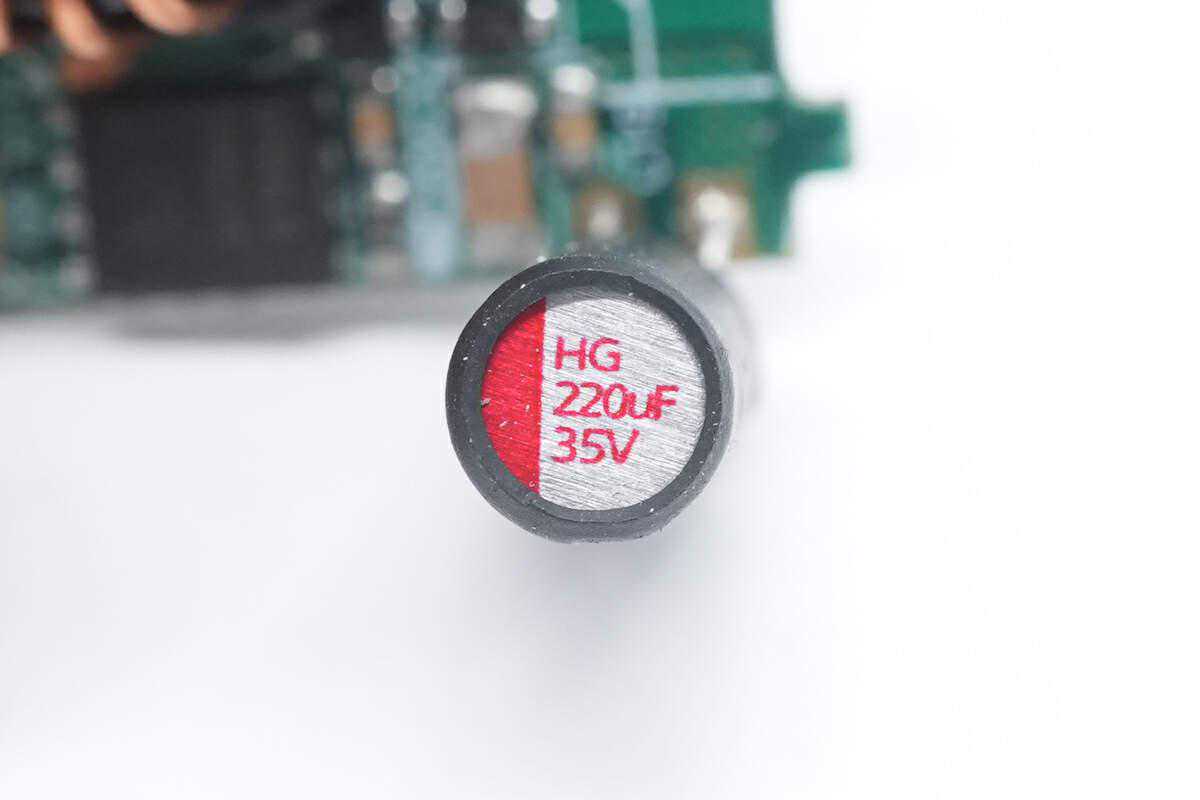

输入滤波电容规格为220μF35V。
输出滤波电容规格相同。

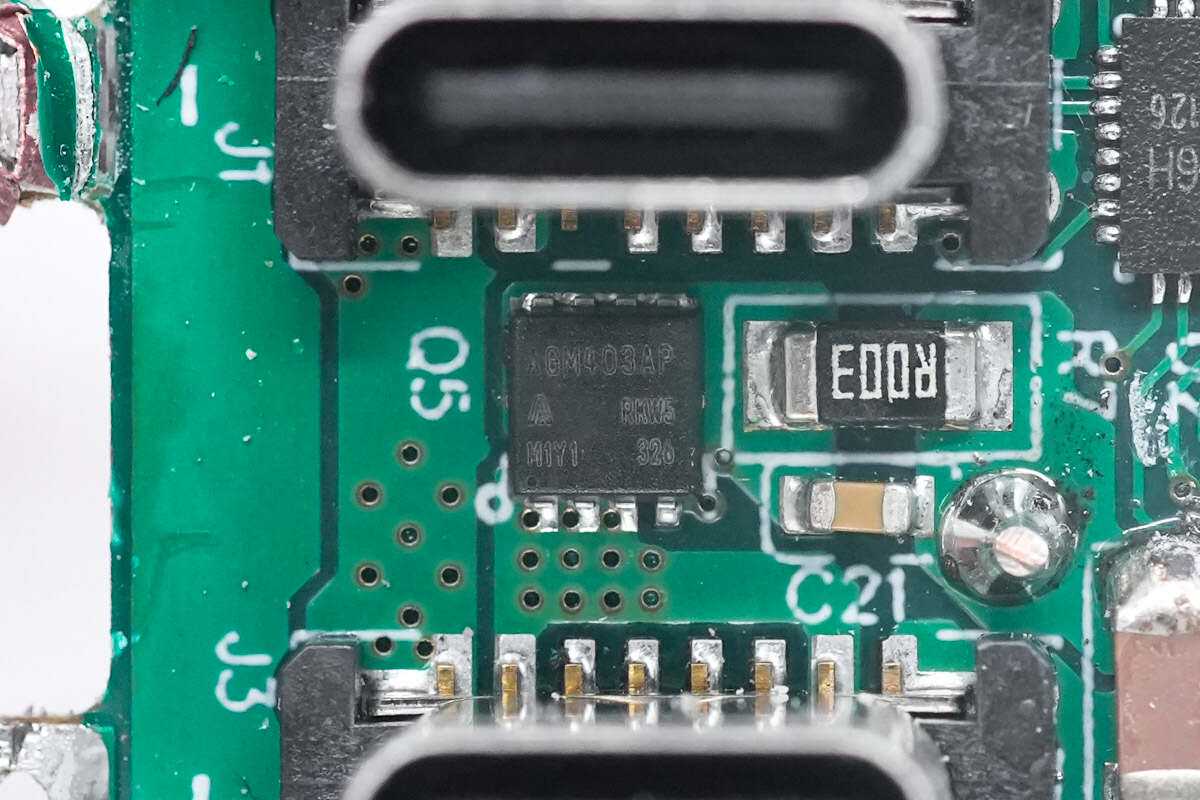

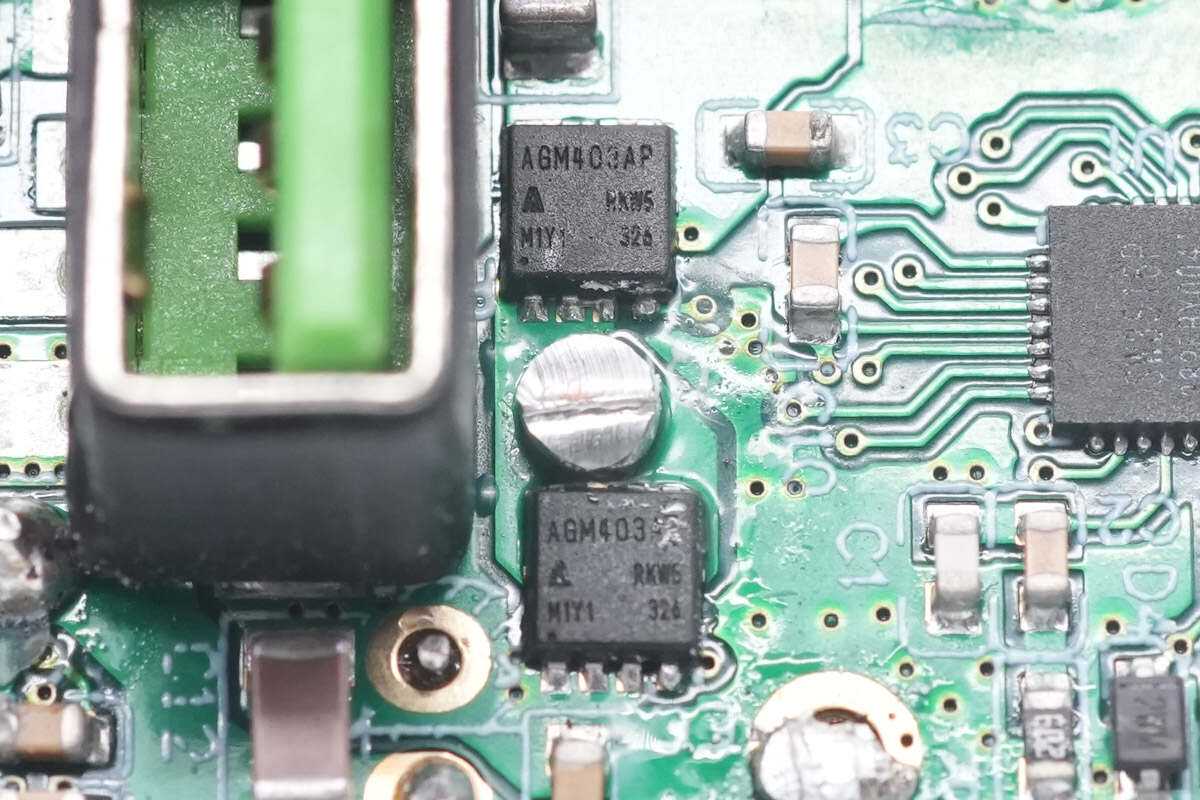

输出VBUS开关管采用芯控源AGM403AP。
USB-C母座采用贴片焊接，黑色舌片不露铜。

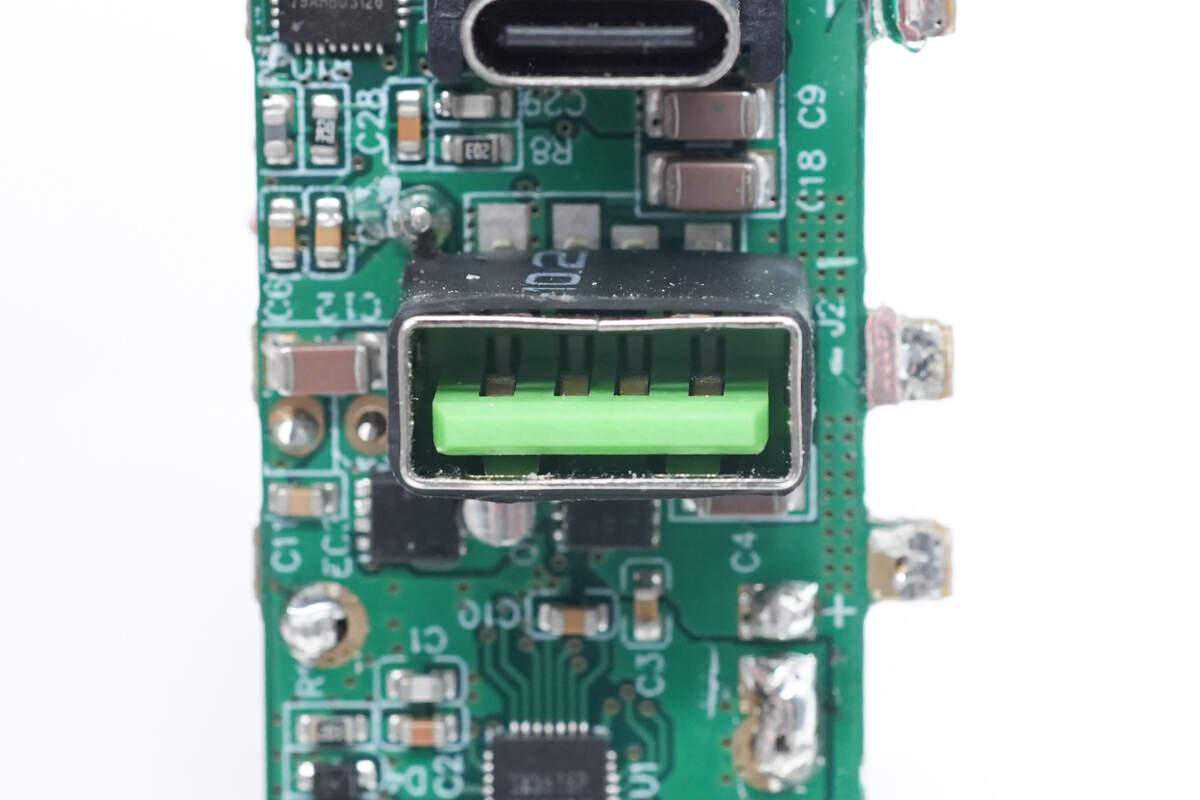

USB-A母座采用绿色胶芯。

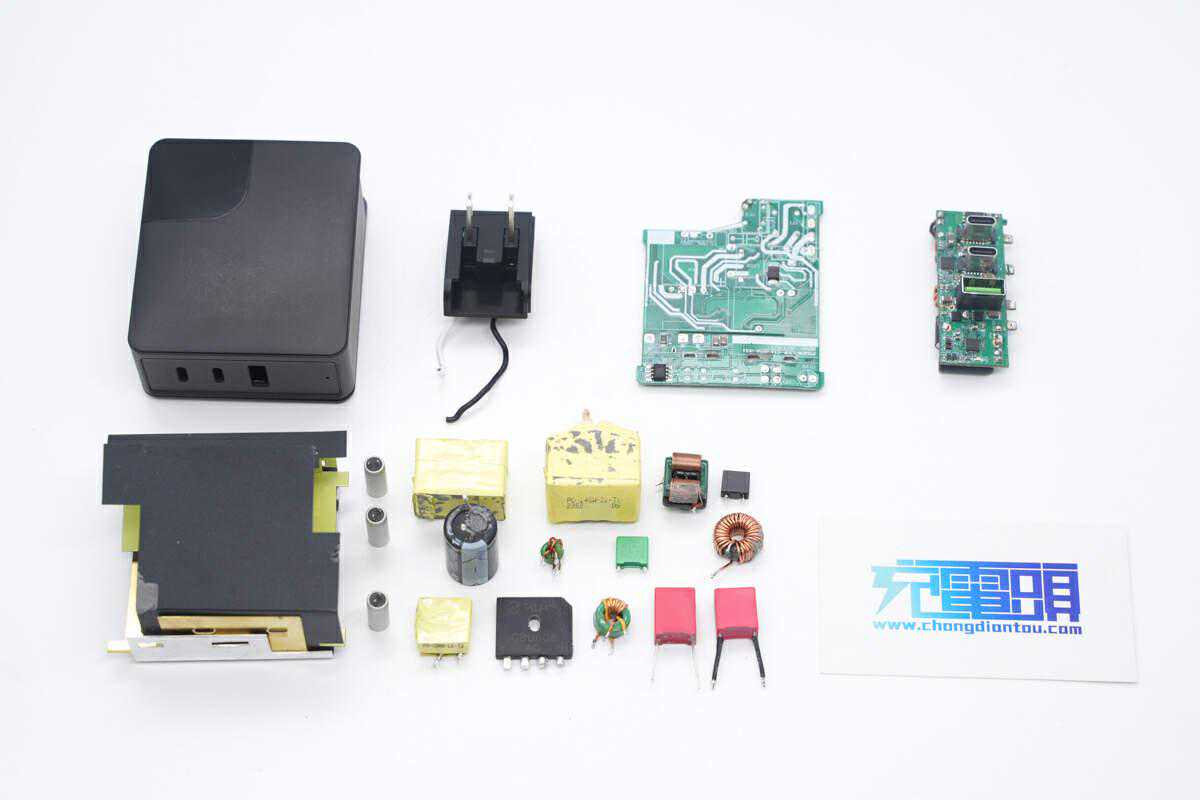

全部拆解一览，来张全家福。
充电头网拆解总结广数这款140W氮化镓充电器为方形机身设计，黑色磨砂外壳、充电器配有折叠插脚，便于携带与收纳。充电器具备2C1A接口，USB-C2接口支持140快充和33WUFCS融合快充，USB-C1接口支持100W快充，USB-A接口支持30W快充，三口均支持快充输出，并支持功率自动分配，满足笔记本电脑和手机同时充电需求。
充电头网通过拆解了解到，广数这款氮化镓充电器采用PFC+LLC+SR架构，采用恩智浦TEA2016+TEA1995电源方案，PFC开关管采用宽芯半导体KX2N65R200PD氮化镓开关管，LLC开关管采用英飞凌IPD60R360P7S，同步整流管采用芯控源AGM1010A。
两路同步降压电路分别采用智融科技SW3566和SW3516P降压协议芯片，搭配使用英飞凌开关管和芯控源开关管。充电器内部PCBA模块包裹散热片，内部填充导热胶并粘贴导热垫加强散热，内部使用多块PCB组合焊接，充分利用内部空间，设计紧凑，用料扎实。
